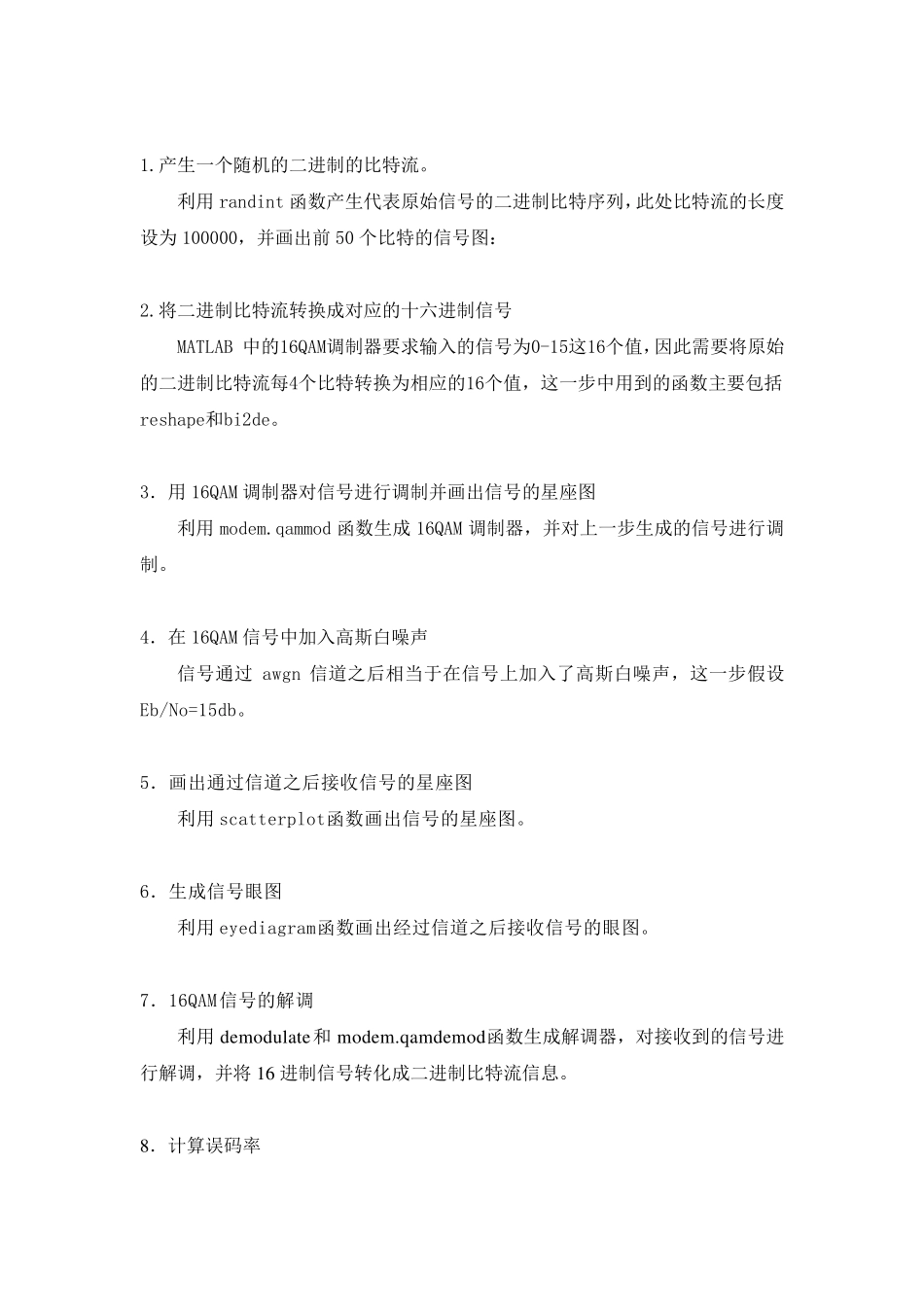

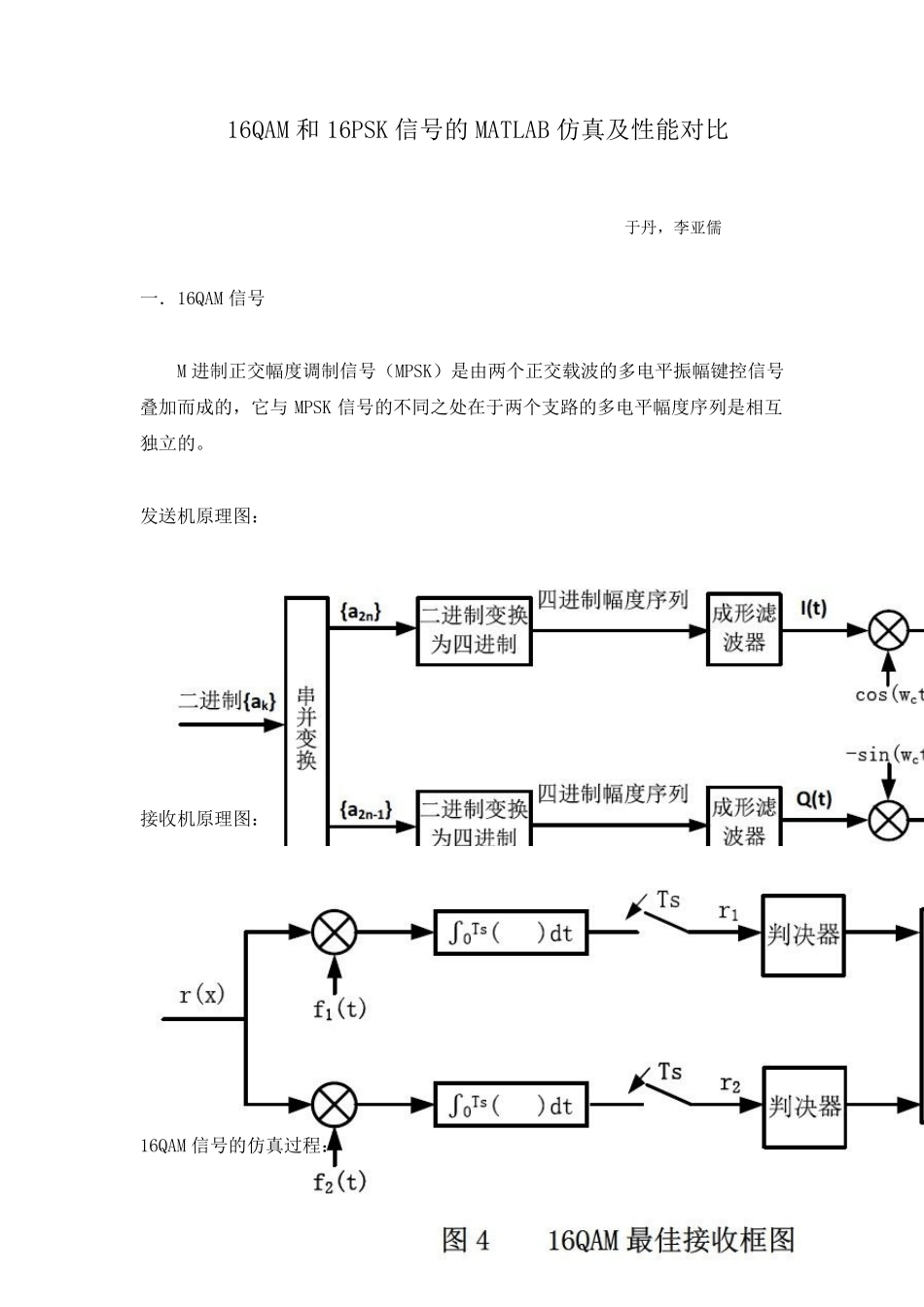

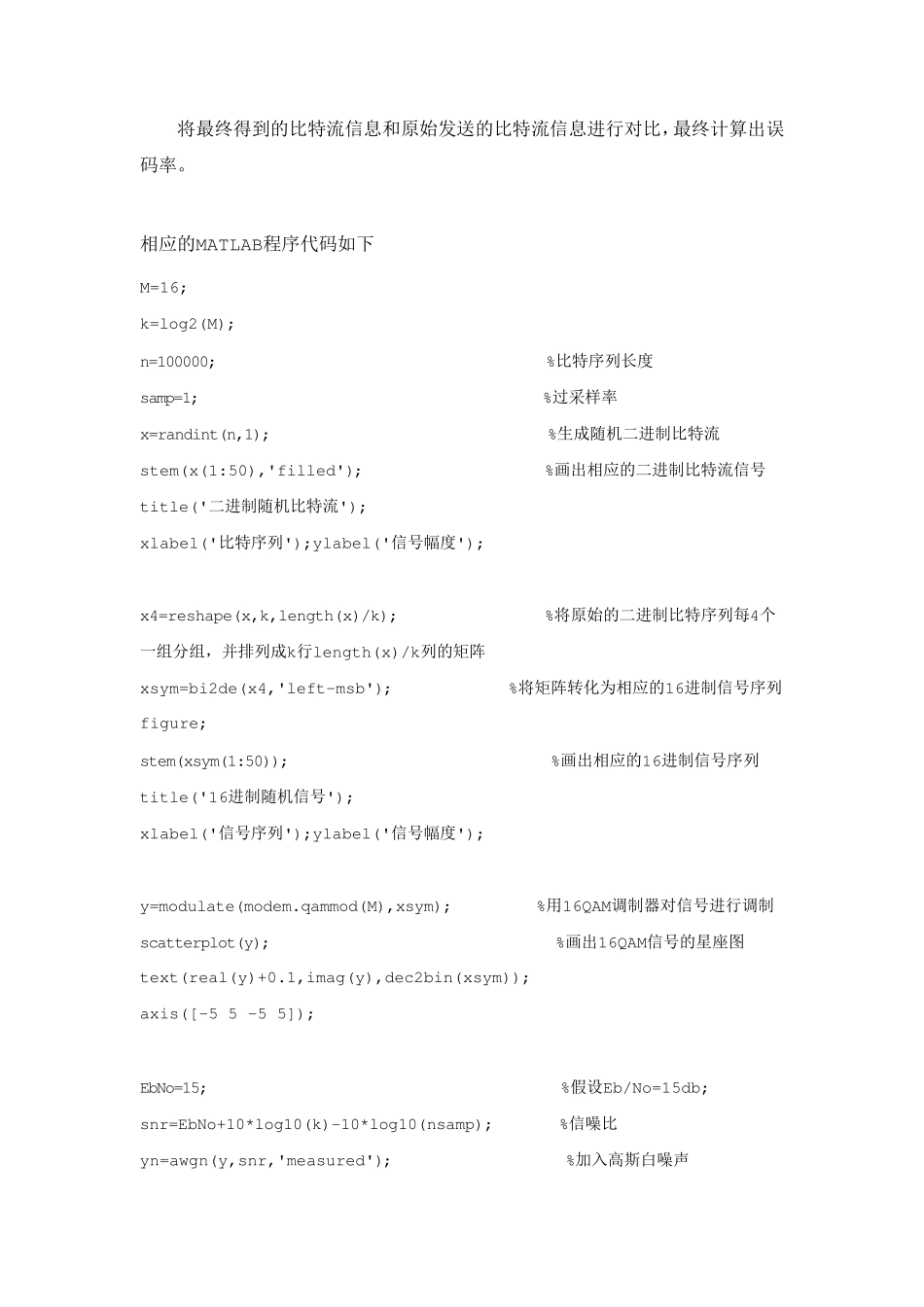

16QAM 和16PSK 信号的MATLAB 仿真及性能对比 于丹，李亚儒 一．16QAM 信号 M 进制正交幅度调制信号（MPSK）是由两个正交载波的多电平振幅键控信号叠加而成的，它与MPSK 信号的不同之处在于两个支路的多电平幅度序列是相互独立的。 发送机原理图： 接收机原理图： 16QAM 信号的仿真过程： 1.产生一个随机的二进制的比特流。 利用 randint 函数产生代表原始信号的二进制比特序列，此处比特流的长度设为 100000，并画出前 50 个比特的信号图： 2.将二进制比特流转换成对应的十六进制信号 MATLAB 中的16QAM调制器要求输入的信号为0-15这16个值，因此需要将原始的二进制比特流每4个比特转换为相应的16个值，这一步中用到的函数主要包括reshape和bi2de。 3．用 16QAM 调制器对信号进行调制并画出信号的星座图 利用 modem.qammod 函数生成 16QAM 调制器，并对上一步生成的信号进行调制。 4．在 16QAM 信号中加入高斯白噪声 信号通过 awgn 信道之后相当于在信号上加入了高斯白噪声，这一步假设Eb/No=15db。 5．画出通过信道之后接收信号的星座图 利用 scatterplot函数画出信号的星座图。 6．生成信号眼图 利用 eyediagram函数画出经过信道之后接收信号的眼图。 7．16QAM信号的解调 利用 demodu late和 modem.qamdemod函数生成解调器，对接收到的信号进行解调，并将 16 进制信号转化成二进制比特流信息。 8．计算误码率 将最终得到的比特流信息和原始发送的比特流信息进行对比，最终计算出误码率。 相应的MATLAB程序代码如下 M=16; k=log2(M); n=100000; %比特序列长度 samp=1; %过采样率 x=randint(n,1); %生成随机二进制比特流 stem(x(1:50),'filled'); %画出相应的二进制比特流信号 title('二进制随机比特流'); xlabel('比特序列');ylabel('信号幅度'); x4=reshape(x,k,length(x)/k); %将原始的二进制比特序列每4个一组分组，并排列成k行length(x)/k列的矩阵 xsym=bi2de(x4,'left-msb'); %将矩阵转化为相应的16进制信号序列 figure; stem(xsym(1:50)); %画出相应的16进制信号序列 title('16进制随机信号'); xlabel('信号序列');ylabel('信号幅度'); y=modulate(modem.qammod(M),xsym); %用16QAM调制器对信号进行调制 scatterplot(y); %画出16QAM信号的星座图 text(real(y)+0.1,imag(y),dec2bin(xsym)); axis([-5 5 -5 5]); EbNo=15; %假设Eb/No=15db; snr=EbNo+1...
