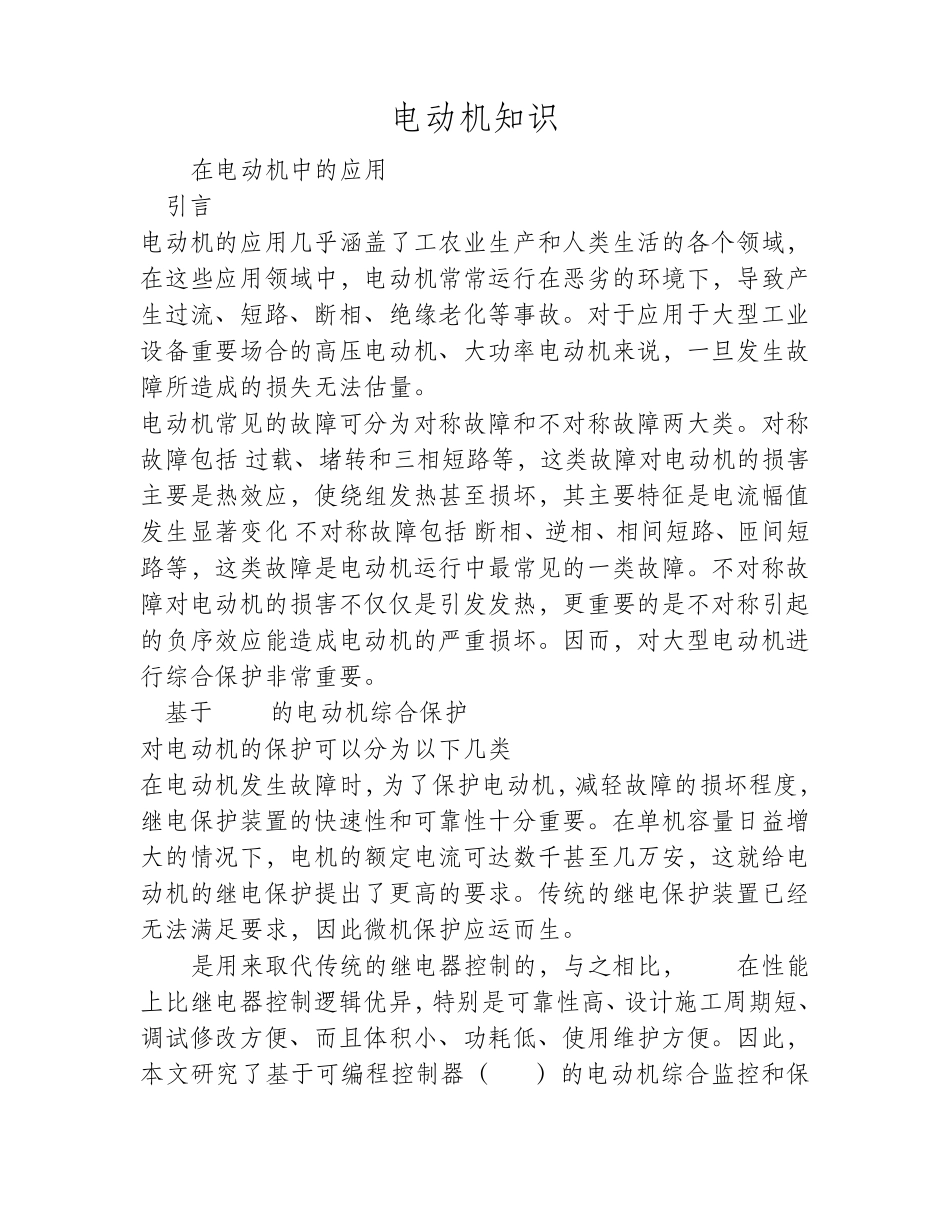

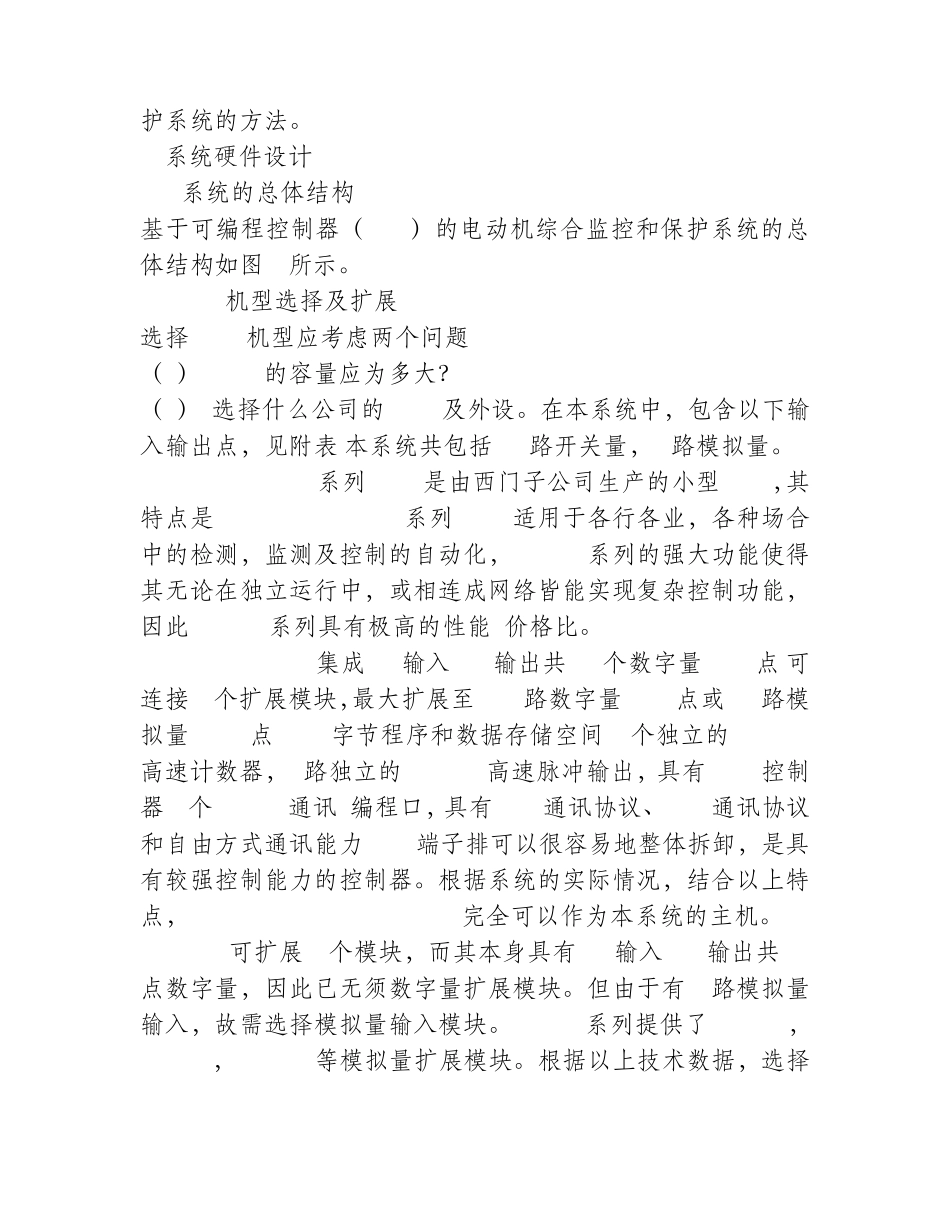

电动机知识 PLC在电动机中的应用 1 引言 电动机的应用几乎涵盖了工农业生产和人类生活的各个领域，在这些应用领域中，电动机常常运行在恶劣的环境下，导致产生过流、短路、断相、绝缘老化等事故。对于应用于大型工业设备重要场合的高压电动机、大功率电动机来说，一旦发生故障所造成的损失无法估量。 电动机常见的故障可分为对称故障和不对称故障两大类。对称故障包括:过载、堵转和三相短路等，这类故障对电动机的损害主要是热效应，使绕组发热甚至损坏，其主要特征是电流幅值发生显著变化;不对称故障包括:断相、逆相、相间短路、匝间短路等，这类故障是电动机运行中最常见的一类故障。不对称故障对电动机的损害不仅仅是引发发热，更重要的是不对称引起的负序效应能造成电动机的严重损坏。因而，对大型电动机进行综合保护非常重要。 2 基于 PLC的电动机综合保护 对电动机的保护可以分为以下几类: 在电动机发生故障时，为了保护电动机，减轻故障的损坏程度，继电保护装臵的快速性和可靠性十分重要。在单机容量日益增大的情况下，电机的额定电流可达数千甚至几万安，这就给电动机的继电保护提出了更高的要求。传统的继电保护装臵已经无法满足要求，因此微机保护应运而生。 PLC是用来取代传统的继电器控制的，与之相比，PLC在性能上比继电器控制逻辑优异，特别是可靠性高、设计施工周期短、调试修改方便、而且体积小、功耗低、使用维护方便。因此，本文研究了基于可编程控制器（PLC）的电动机综合监控和保护系统的方法。 3 系统硬件设计 3.1 系统的总体结构 基于可编程控制器（PLC）的电动机综合监控和保护系统的总体结构如图 1所示。 3.2 PLC机型选择及扩展 选择 PLC机型应考虑两个问题: （1） PLC的容量应为多大？ （2） 选择什么公司的 PLC及外设。在本系统中，包含以下输入输出点，见附表,本系统共包括 12路开关量，7路模拟量。 SIMATIC S7-200系列 PLC是由西门子公司生产的小型 PLC，其特点是:SIMATIC S7-200系列 PLC适用于各行各业，各种场合中的检测，监测及控制的自动化，S7-200系列的强大功能使得其无论在独立运行中，或相连成网络皆能实现复杂控制功能，因此 S7-200系列具有极高的性能/价格比。 S7-200 CPU 224集成 14输入/10输出共 24个数字量 I/O点,可连接 7个扩展模块，最大扩展至 168路数字量 I/O点或 35路模拟量 I/O点;13K字节程序和数据存储空间;6个独立的 30KHz高速计数器，2路独立的...
