Rslogix5000软件编程教程VIP免费

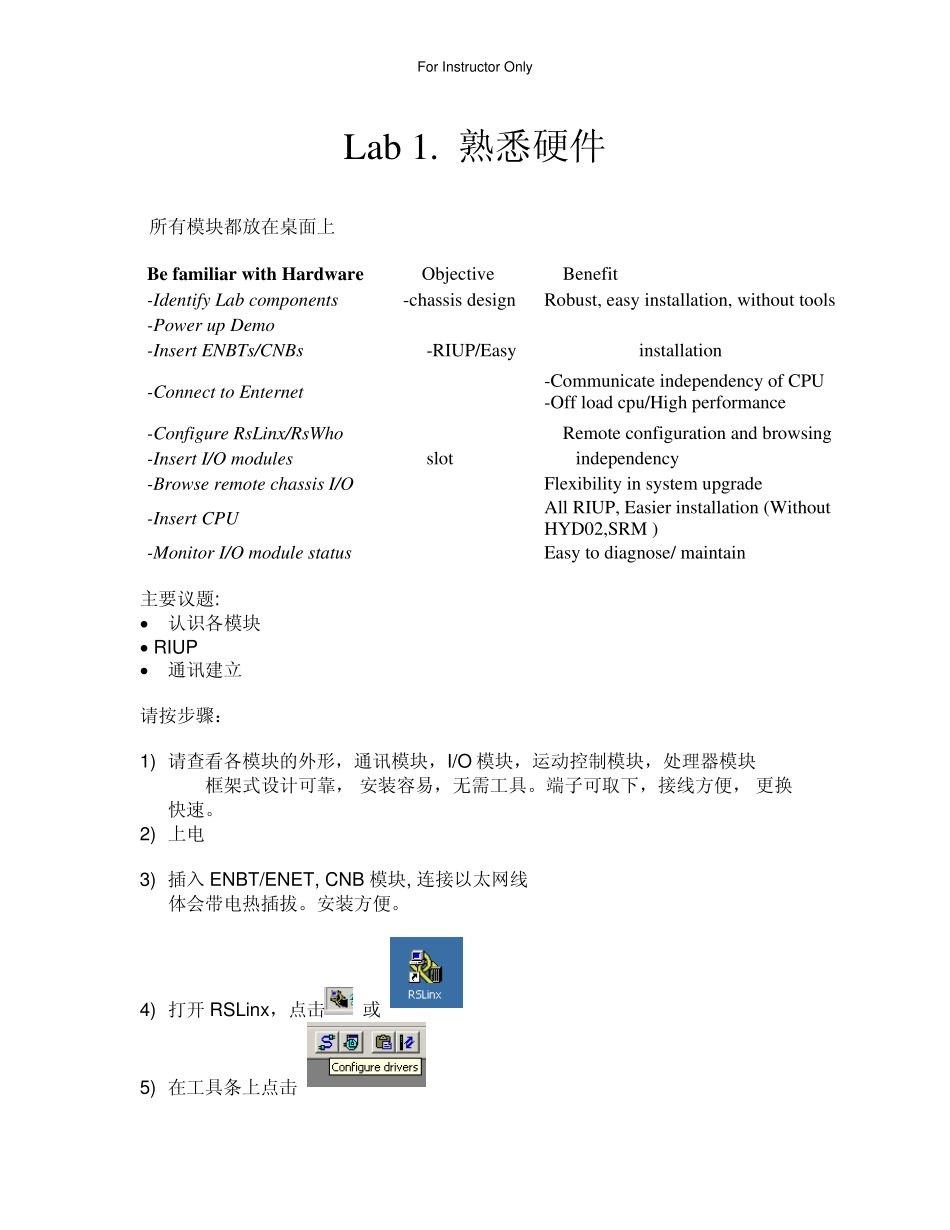

Rslogix5000软件编程教程_第1页
1/92

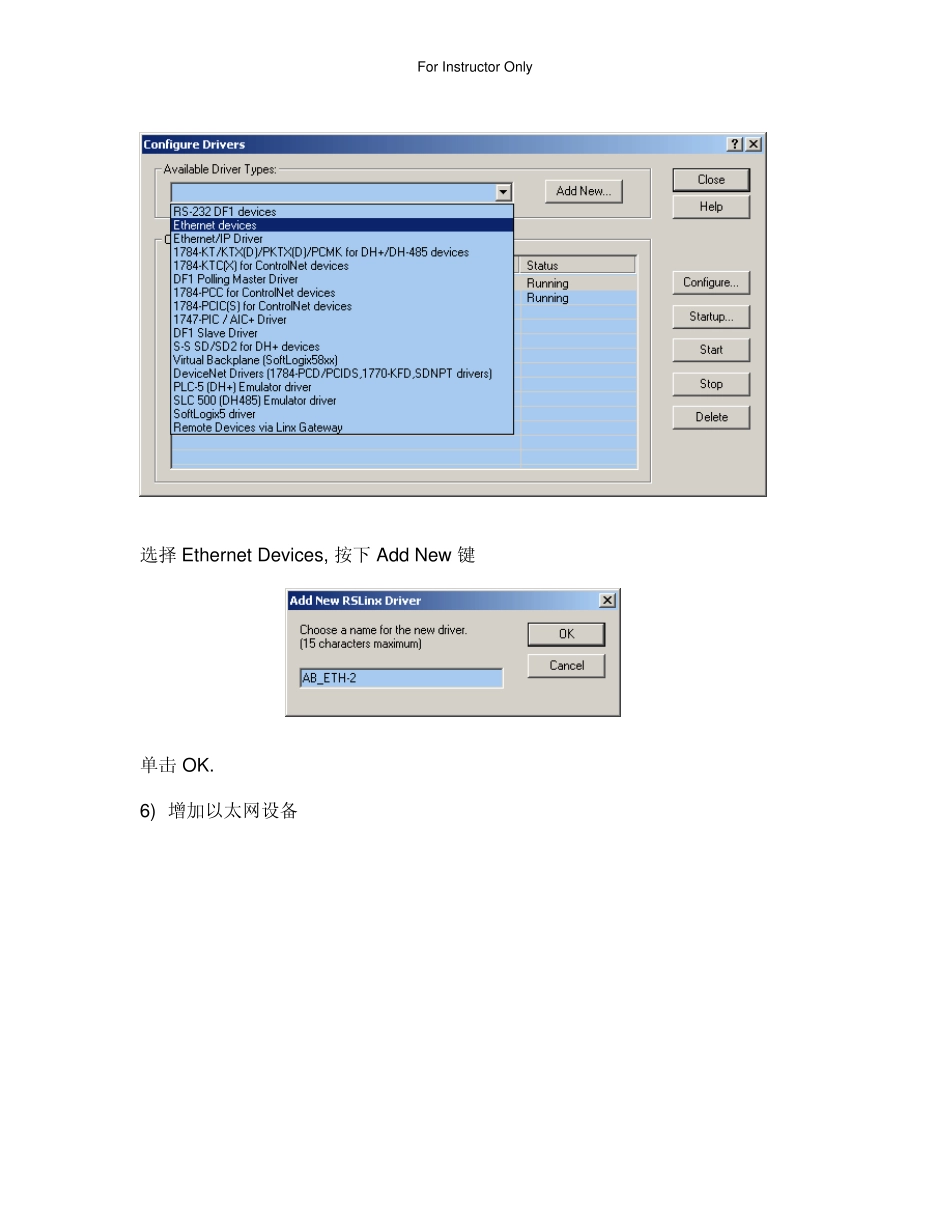

Rslogix5000软件编程教程_第2页
2/92

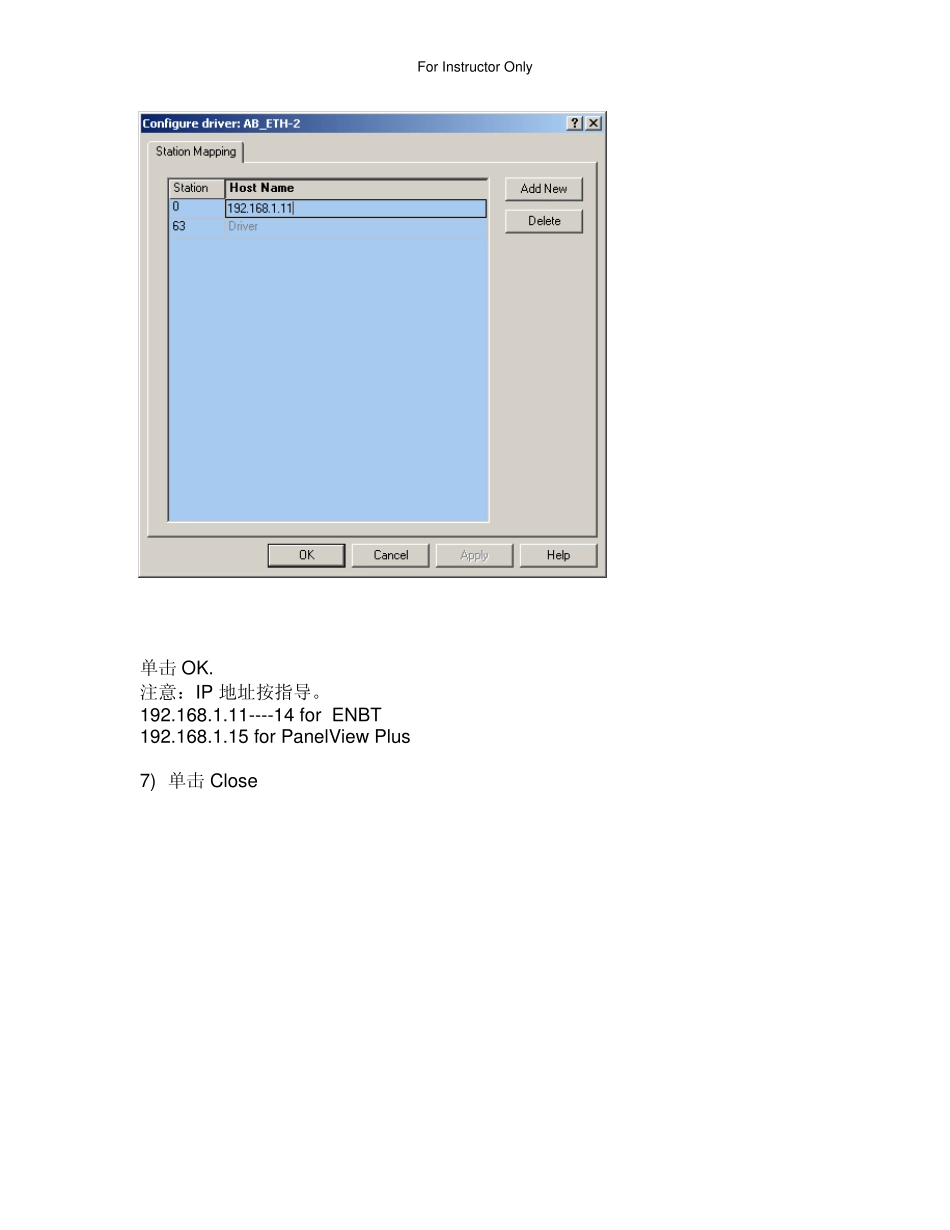

Rslogix5000软件编程教程_第3页
3/92
For Instructor Only Lab 1. 熟悉硬件 所有模块都放在桌面上 Be familiar w ith Hardw are Objective Benefit -Identify Lab components -chassis design Robust, easy installation, without tools -Power up Demo -Insert ENBTs/CNBs -RIUP/Easy installation -Connect to Enternet -Communicate independency of CPU -Off load cpu/High performance -Configure RsLinx/RsWho Remote configuration and browsing -Insert I/O modules slot independency -Browse remote chassis I/O Flexibility in system upgrade -Insert CPU All RIUP, Easier installation (Without HYD02,SRM ) -Monitor I/O module status Easy to diagnose/ maintain 主要议题: • 认识各模块 • RIUP • 通讯建立 请按步骤: 1) 请查看各模块的外形,通讯模块,I/O 模块,运动控制模块,处理器模块 框架式设计可靠, 安装容易,无需工具。端子可取下,接线方便, 更换快速。 2) 上电 3) 插入 ENBT/ENET, CNB 模块, 连接以太网线 体会带电热插拔。安装方便。 4) 打开 RSLinx,点击 或 5) 在工具条上点击 For Instructor Only 选择Ethernet Devices, 按下 Add New 键 单击 OK. 6) 增加以太网设备 For Instructor Only 单击OK. 注意:IP 地址按指导。 192.168.1.11----14 for ENBT 192.168.1.15 for PanelView Plus 7) 单击 Close For Instructor Only 8) 检查计算机的IP 设定。 确认为: 192.168.1.XXX. For Instructor Only 9) 单击。 可以看到, 我们不需要 CPU, 就可以通讯。 减少 CPU 负荷, 提高通讯效率。 保证实时性,可重复性。 10)带电,按槽位插入各模块。 11)展开树形。 所有模块信息可以自动浏览得到。方便维护,调试。 12)插入 CPU 模块。 无槽位限制, 可扩展性好。 如: 当需要多个以太网时,不用放在前几个槽位。 在 03 槽,1756- L55 上点击Device Properties. For Instructor Only 显示CPU 信息。 点击 Configure New DDE/OPC Topic For Instructor Only 13) 远程模块访问。在 configure Driver 中增加新 IP 地址,可以访问其他站点。 For Instructor Only 快速实现远程组态, 下载程序,监控。真正实现网络控制。 问题: 1. 硬件...
