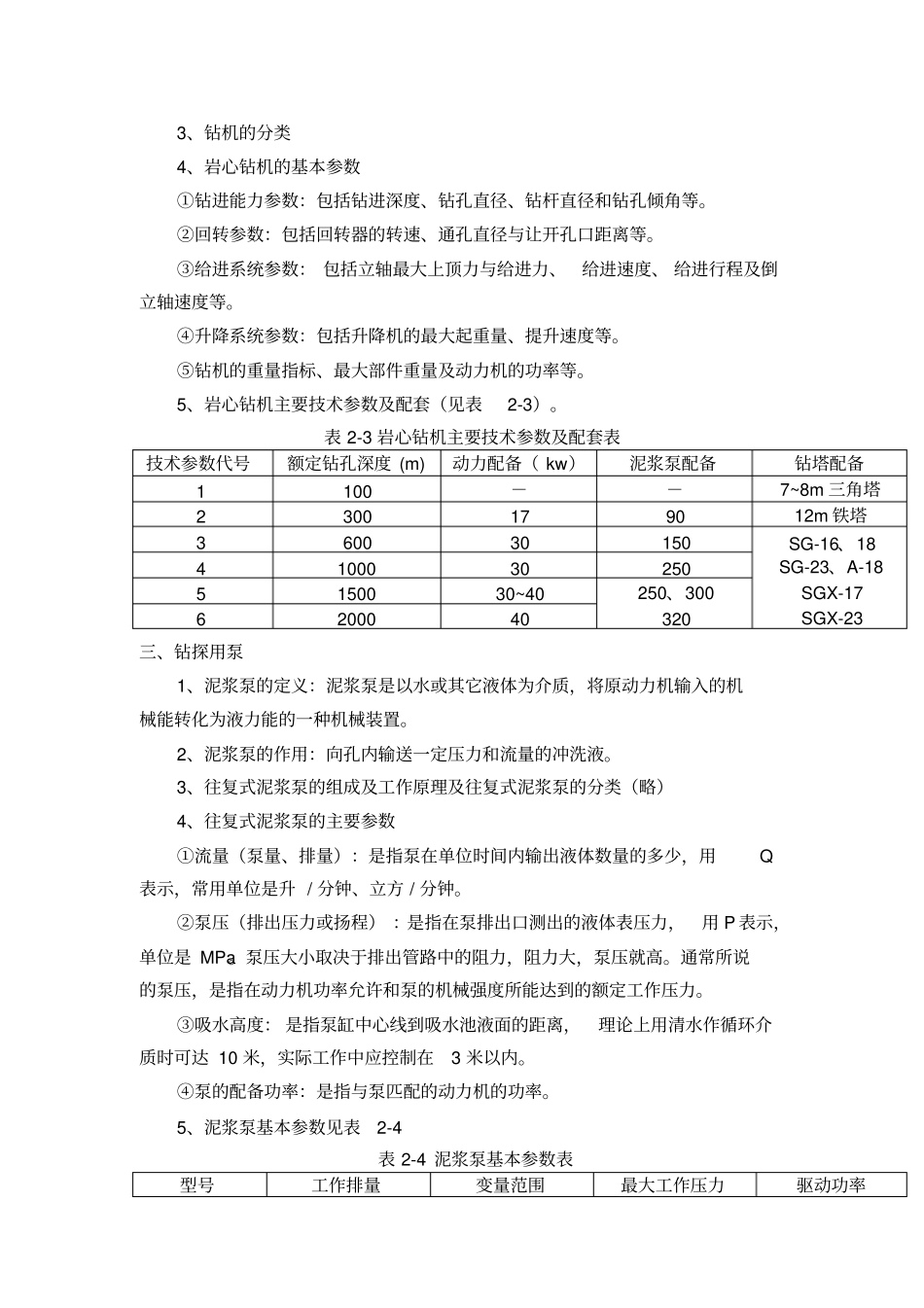

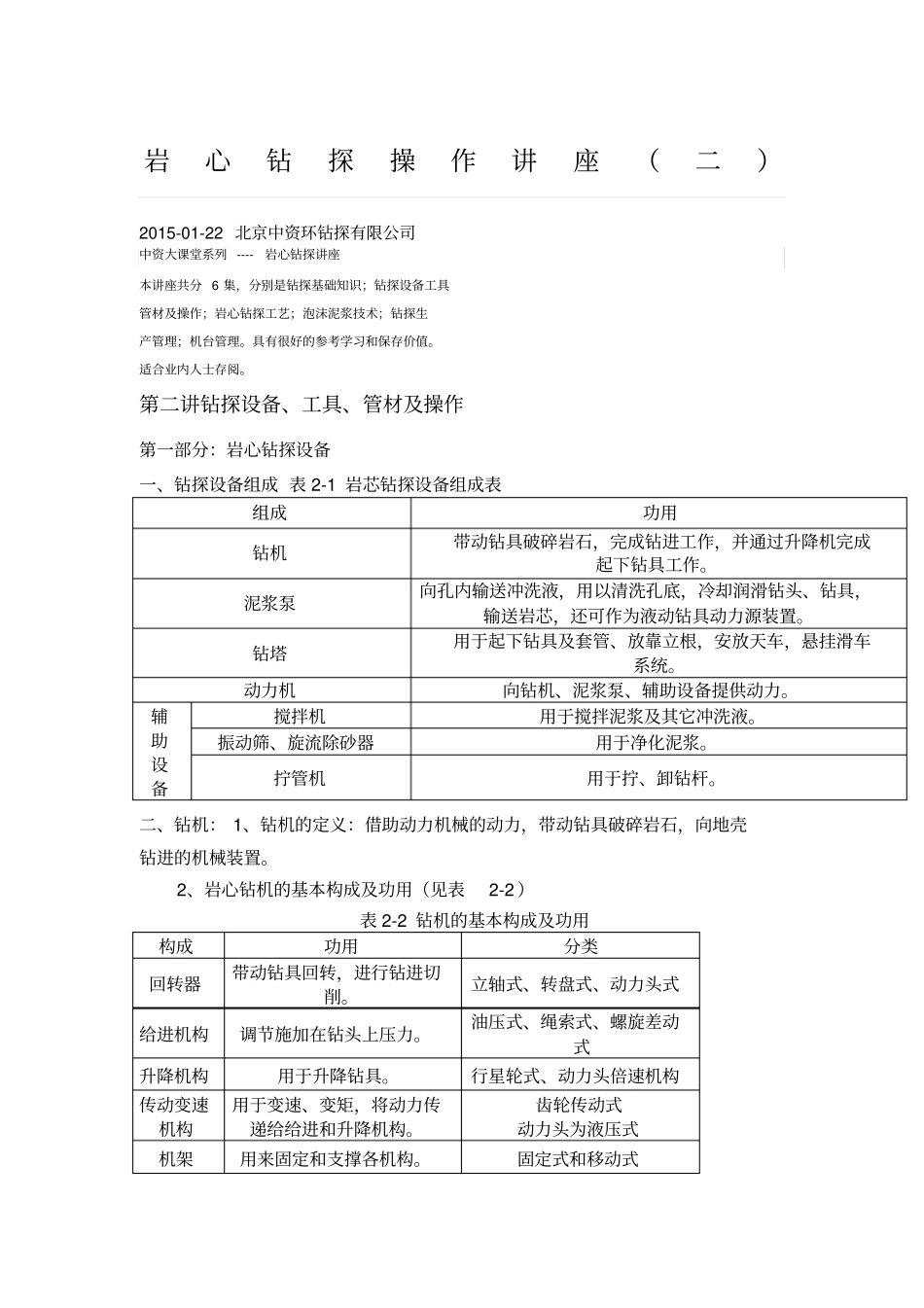

岩心钻探操作讲座(二)2015-01-22 北京中资环钻探有限公司中资大课堂系列 ----岩心钻探讲座本讲座共分 6 集,分别是钻探基础知识;钻探设备工具管材及操作;岩心钻探工艺;泡沫泥浆技术;钻探生产管理;机台管理。具有很好的参考学习和保存价值。适合业内人士存阅。第二讲钻探设备、工具、管材及操作第一部分:岩心钻探设备一、钻探设备组成 表 2-1 岩芯钻探设备组成表组成功用钻机带动钻具破碎岩石,完成钻进工作,并通过升降机完成起下钻具工作。泥浆泵向孔内输送冲洗液,用以清洗孔底,冷却润滑钻头、钻具,输送岩芯,还可作为液动钻具动力源装置。钻塔用于起下钻具及套管、放靠立根,安放天车,悬挂滑车系统。动力机向钻机、泥浆泵、辅助设备提供动力。辅助设备搅拌机用于搅拌泥浆及其它冲洗液。振动筛、旋流除砂器用于净化泥浆。拧管机用于拧、卸钻杆。二、钻机: 1、钻机的定义:借助动力机械的动力,带动钻具破碎岩石,向地壳钻进的机械装置。2、岩心钻机的基本构成及功用(见表2-2 )表 2-2 钻机的基本构成及功用构成功用分类回转器带动钻具回转,进行钻进切削。立轴式、转盘式、动力头式给进机构调节施加在钻头上压力。油压式、绳索式、螺旋差动式升降机构用于升降钻具。行星轮式、动力头倍速机构传动变速机构用于变速、变矩,将动力传递给给进和升降机构。齿轮传动式动力头为液压式机架用来固定和支撑各机构。固定式和移动式3、钻机的分类4、岩心钻机的基本参数①钻进能力参数:包括钻进深度、钻孔直径、钻杆直径和钻孔倾角等。②回转参数:包括回转器的转速、通孔直径与让开孔口距离等。③给进系统参数: 包括立轴最大上顶力与给进力、给进速度、 给进行程及倒立轴速度等。④升降系统参数:包括升降机的最大起重量、提升速度等。⑤钻机的重量指标、最大部件重量及动力机的功率等。5、岩心钻机主要技术参数及配套(见表2-3)。表 2-3 岩心钻机主要技术参数及配套表技术参数代号额定钻孔深度 (m)动力配备( kw)泥浆泵配备钻塔配备1100--7~8m 三角塔2300179012m 铁塔360030150SG-16、18SG-23、A-18SGX-17SGX-2341000302505150030~40250、3003206200040三、钻探用泵1、泥浆泵的定义:泥浆泵是以水或其它液体为介质,将原动力机输入的机械能转化为液力能的一种机械装置。2、泥浆泵的作用:向孔内输送一定压力和流量的冲洗液。3、往复式泥浆泵的组成及工作原理及往复式泥浆泵的分类(略)4、往复式泥浆泵的主要参数①...
