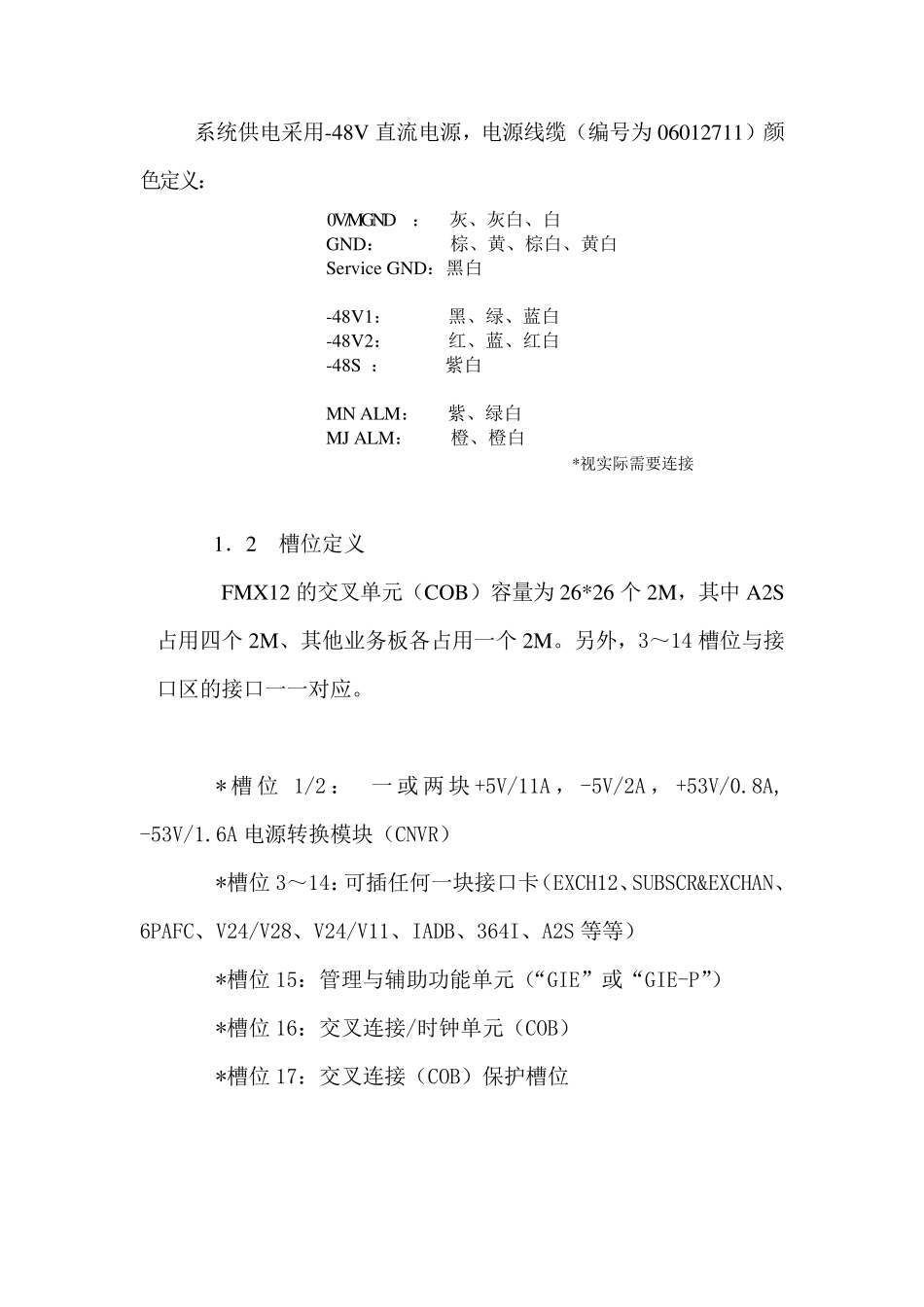

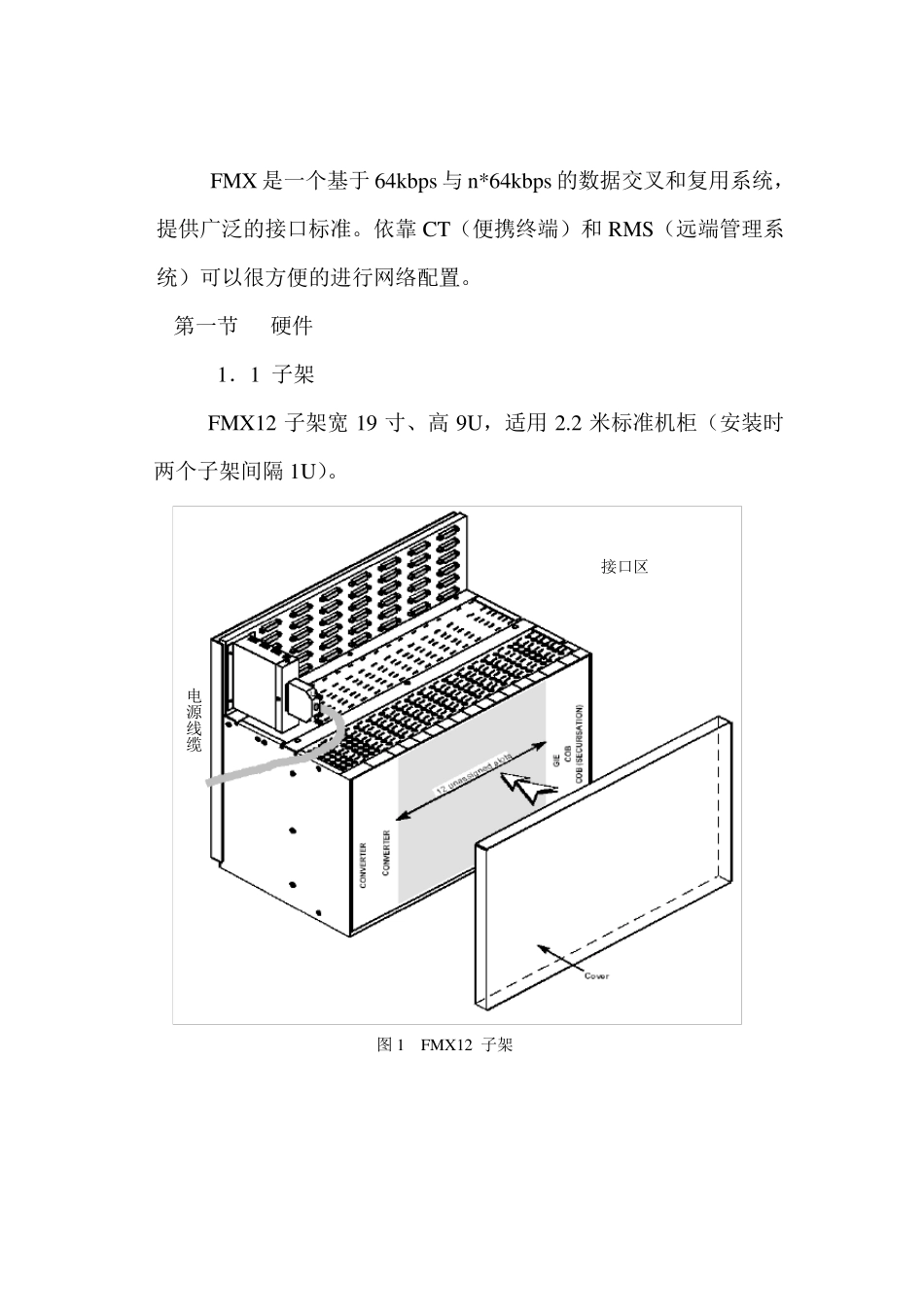

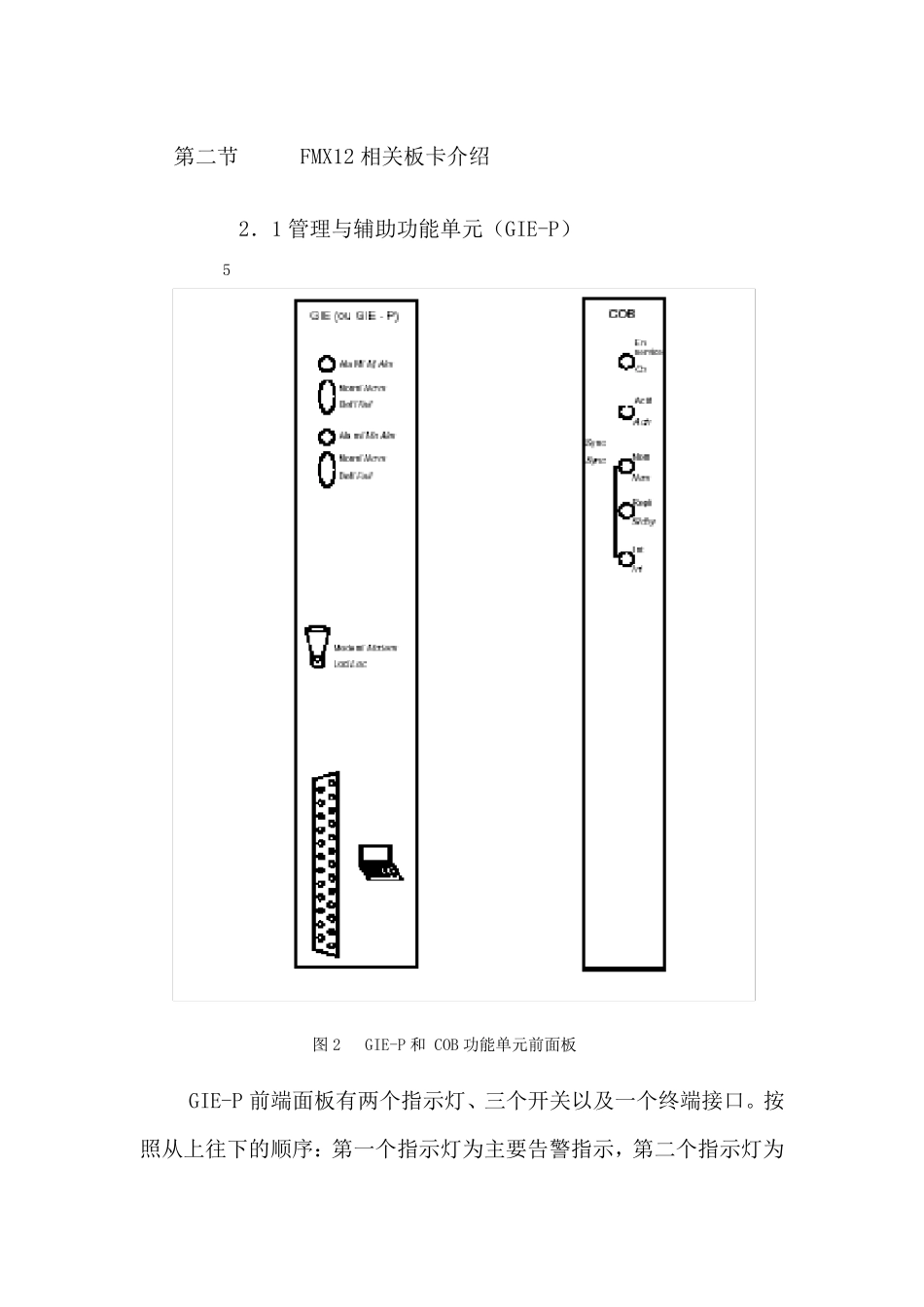

FMX 是一个基于64kbps与n*64kbps的数据交叉和复用系统，提供广泛的接口标准。依靠CT（便携终端）和RMS（远端管理系统）可以很方便的进行网络配置。 第一节 硬件 1．1 子架 FMX12 子架宽19 寸、高 9U，适用2.2 米标准机柜（安装时两个子架间隔 1U）。 图 1 FMX12 子架 接口区 电源线缆 系统供电采用-48V 直流电源，电源线缆（编号为06012711）颜色定义： 0V/MGND： 灰、灰白、白 GND： 棕、黄、棕白、黄白 Serv ice GND：黑白 -48V1： 黑、绿、蓝白 -48V2： 红、蓝、红白 -48S ： 紫白 MN ALM： 紫、绿白 MJ ALM： 橙、橙白 *视实际需要连接 1．2 槽位定义 FMX12 的交叉单元（COB）容量为26*26 个2M，其中A2S占用四个2M、其他业务板各占用一个2M。另外，3～14 槽位与接口区的接口一一对应。 * 槽位1/2 ： 一或两块+5V/11A ，-5V/2A ，+53V/0.8A, -53V/1.6A 电源转换模块（CNVR） *槽位3～14：可插任何一块接口卡（EXCH12、SUBSCR&EXCHAN、6PAFC、V24/V28、V24/V11、IADB、364I、A2S 等等） *槽位15：管理与辅助功能单元（“GIE”或“GIE-P”） *槽位16：交叉连接/时钟单元（COB） *槽位17：交叉连接（COB）保护槽位 第二节 FMX12 相关板卡介绍 2．1 管理与辅助功能单元（GIE-P） 5 图2 GIE-P 和 COB 功能单元前面板 GIE-P 前端面板有两个指示灯、三个开关以及一个终端接口。按照从上往下的顺序：第一个指示灯为主要告警指示，第二个指示灯为次要告警，依次两个开关分别为主要告警与次要告警上传确认开关。第三个开关使能便携终端（CT）能否通过面板上的终端接口进行本地维护，需要进行本地维护时将开关拨向下方。 GIE-P 单元的E402 跳线设置，当连接块在HS（出厂默认）时，电池处于断开状态，存储器对业务配置不进行保存，系统断电后所做配置将丢失。连接块在ES 时，电池对存储器供电，系统断电后，所做业务配置不受影响。 2．2 交叉连接/时钟单元（COB） 如图2 所示，COB 前面板共有5 个指示灯，依次为工作状态、工作主/备状态、主用时钟、备用时钟、内部时钟。 3．3 4x2M 板（A2S） A2S 在使用时必须将板上S1～S6 开关全部拨向75ohms 方向。A2S 提供的4 个2M 对应其接口如图3 图 3 2M 出线接口 3．4 交换侧话路板（EXCH12） 单模块共有12 话路，EXCH12 前面板第一个指示灯为告警指示，当12 个话路中有一路异常，会出现告警。 3．5 用户...
