SDCardlinux驱动流程图(整理pdf)VIP免费

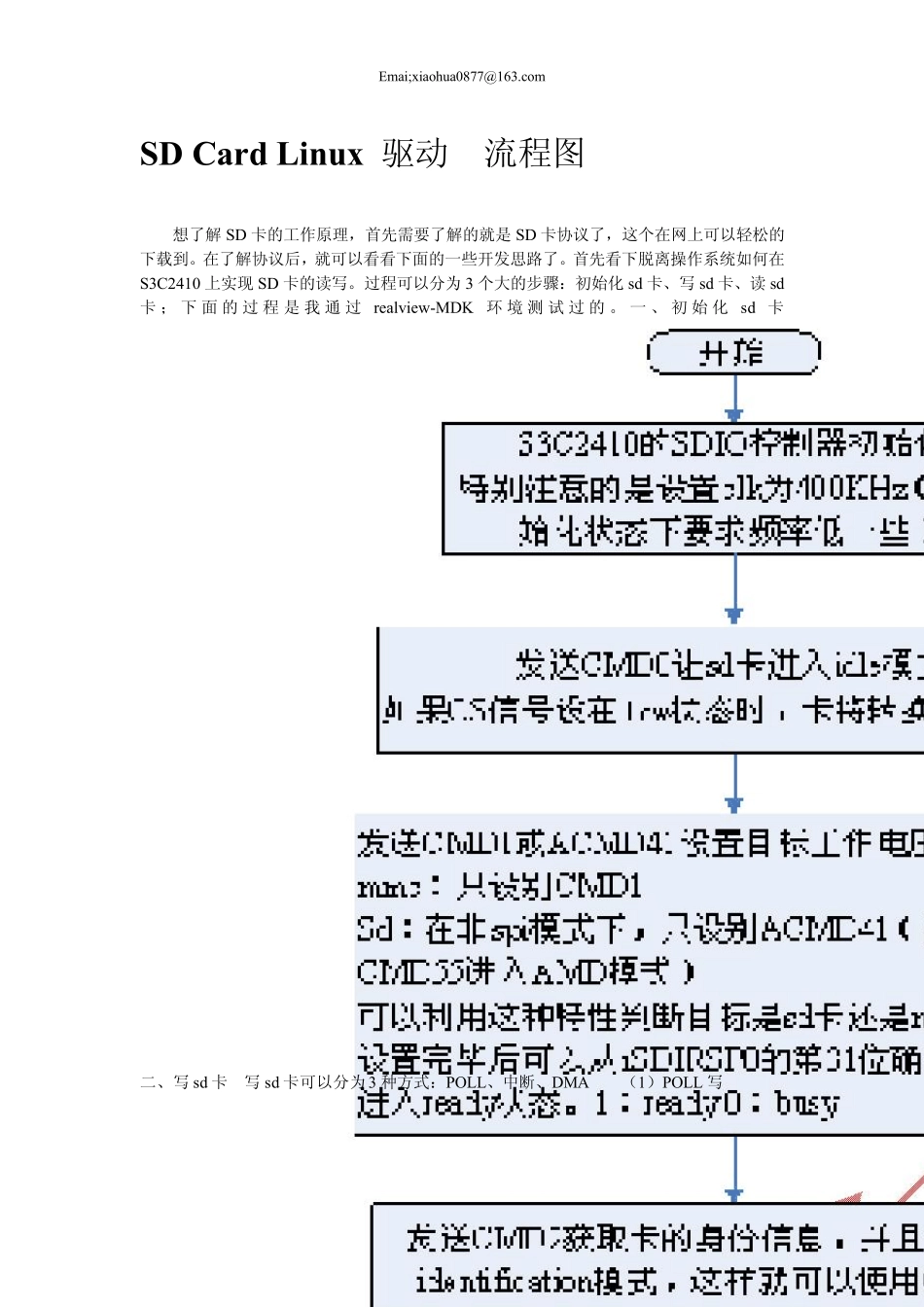

SDCardlinux驱动流程图(整理pdf)_第1页
1/12

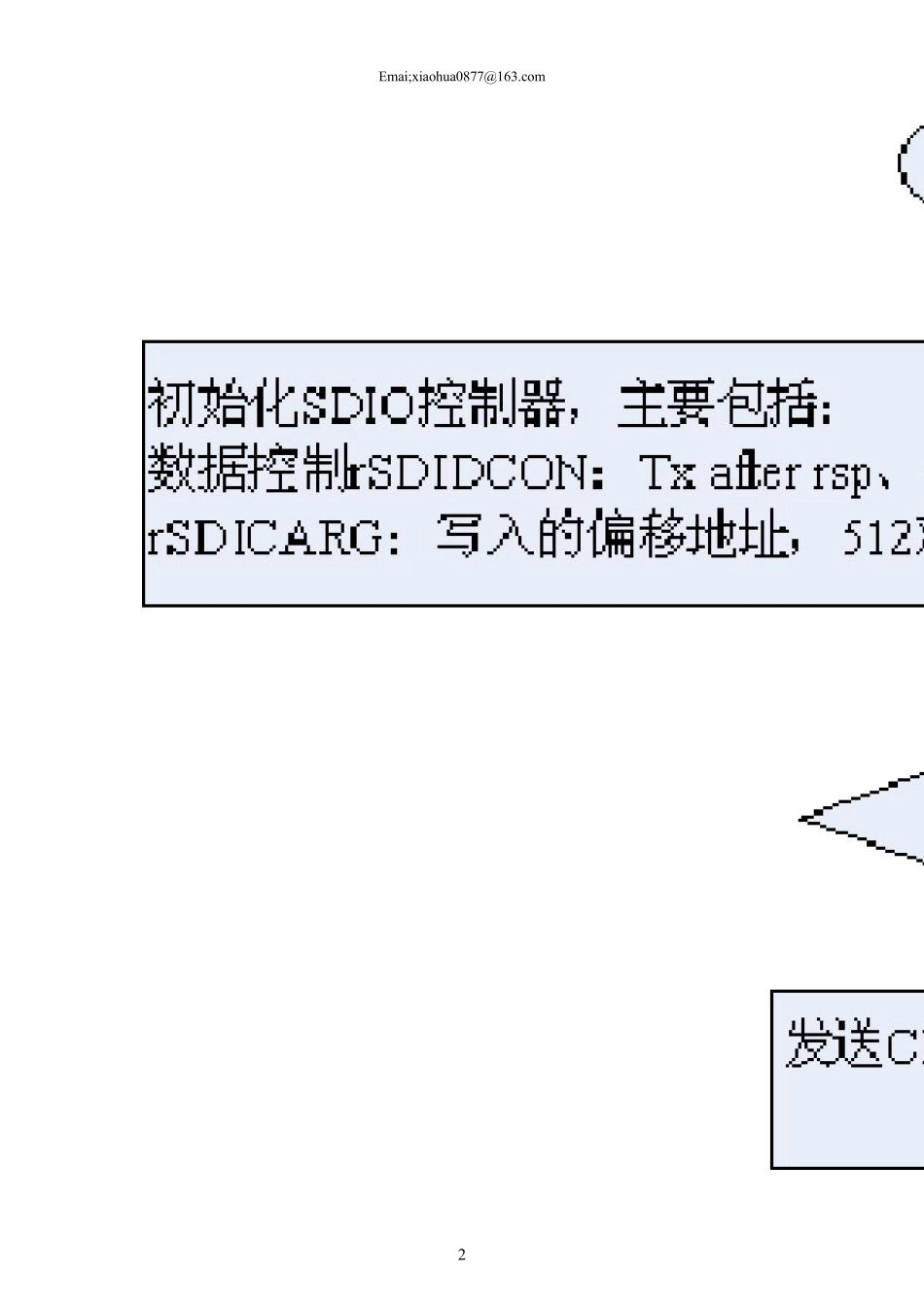

SDCardlinux驱动流程图(整理pdf)_第2页
2/12

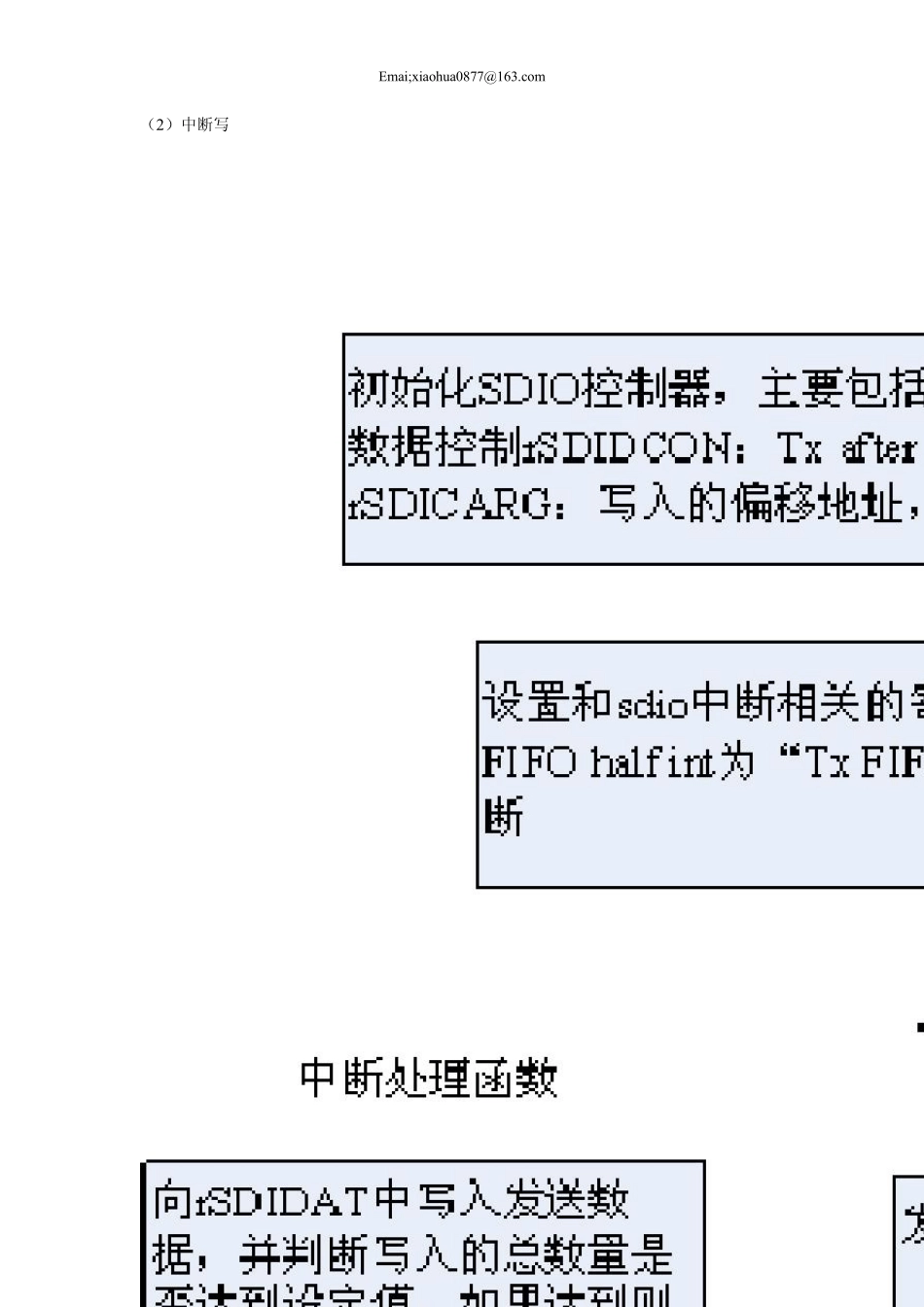

SDCardlinux驱动流程图(整理pdf)_第3页
3/12
Emai;xiaohua0877@163.com 1 SD Card Linux 驱动 流程图 想了解 SD 卡的工作原理,首先需要了解的就是 SD 卡协议了,这个在网上可以轻松的下载到。在了解协议后,就可以看看下面的一些开发思路了。首先看下脱离操作系统如何在S3C2410 上实现 SD 卡的读写。过程可以分为 3 个大的步骤:初始化 sd 卡、写 sd 卡、读 sd卡 ; 下 面 的 过 程 是 我 通 过 realview-MDK 环 境 测 试 过 的 。 一 、 初 始 化 sd 卡 二、写 sd 卡 写 sd 卡可以分为3 种方式:POLL、中断、DMA (1)POLL 写 Emai;xiaohua0877@163.com 2 Emai;xiaohua0877@163.com 3 (2)中断写 Emai;xiaohua0877@163.com 4 (3)DMA 写 Emai;xiaohua0877@163.com 5 Emai;xiaohua0877@163.com 6 三、读sd 卡 读sd 卡也可分为 3 中方式:POLL、中断、DMA (1)POLL 读 Emai;xiaohua0877@163.com 7 (2)中断读 (3)DMA 读 Emai;xiaohua0877@163.com 8 基于S3C2410 的SD 卡linux 驱动工作原理(二) 前几天写了篇“基于S3C2410 的SD 卡linux 驱动工作原理(一)”,说了下脱离操作系统如何在 S3C2410 上实现 SD 卡的读写。了解了脱离操作系统的工作原理后,现在可以思考 linuxEmai;x iaohu a0877@163.com 9 是如何管理管理SD 卡的了。Linu x 中SD 驱动可以分为 3 层:块设备层(mmc_block.c ,mmc_sy sfs.c,mmc_qu eu e.c)、mmc 协议层(mmc.c)、sd 驱动层(s3c2410_sdi.c)。 下面从以下几个方面理解驱动: 1、s3c2410_sdi.c 代码初始化过程; 2、SD 卡块设备注册过程; 3、requ est 及数据传输的实现。 下面介绍的过程参考的代码是我们华清远见培训中心在教学中使用的一套代码,内核版本是2.6.8,其它版本过程类似。 一、s3c2410_sdi.c 代码初始化过程 Emai;xiaohua0877@163.com 10 二、SD 卡块设备注册过程 Emai;x iaohu a0877@163.com 11 三、requ est 及数据传输的实现 Emai;xiaohua0877@163.com 12
