SED单板E300网管配置指导手册VIP免费

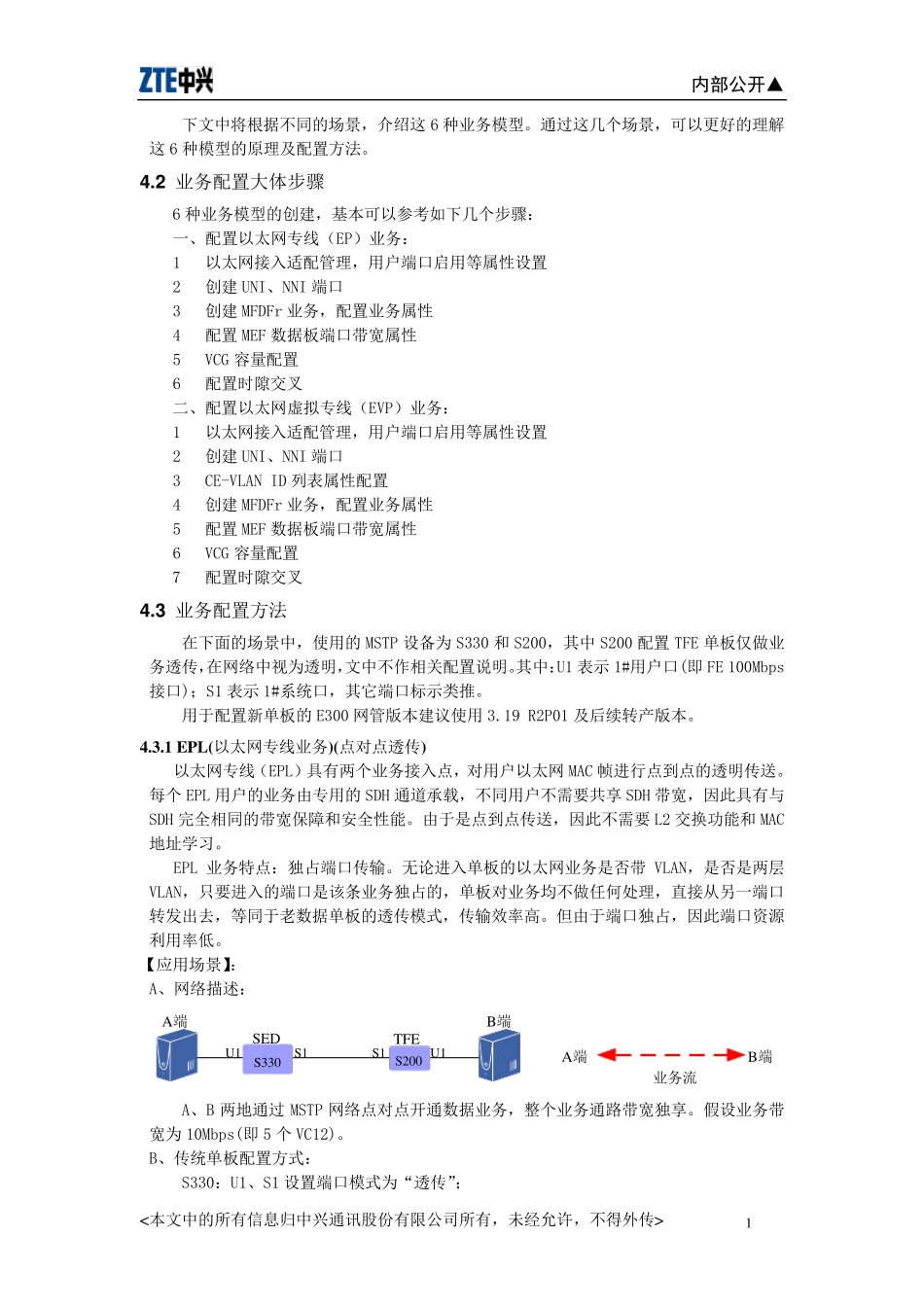

SED单板E300网管配置指导手册_第1页
1/44
SED单板E300网管配置指导手册_第2页
2/44
SED单板E300网管配置指导手册_第3页
3/44
内部公开▲ <本 文 中 的 所 有 信 息 归 中 兴 通 讯 股 份 有 限 公 司 所 有 , 未 经 允 许 , 不 得 外 传 > 1 下 文 中 将 根 据 不 同 的 场 景 , 介 绍 这 6 种 业 务 模 型 。 通 过 这 几 个 场 景 , 可 以 更 好 的 理 解这 6 种 模 型 的 原 理 及 配 置 方 法 。 4 .2 业 务 配 置 大 体 步 骤 6 种 业 务 模 型 的 创 建 , 基 本 可 以 参 考 如 下 几 个 步 骤 : 一 、 配 置 以 太 网 专 线 ( EP) 业 务 : 1 以 太 网 接 入 适 配 管 理 , 用 户 端 口 启 用 等 属 性 设 置 2 创 建 UNI、 NNI 端 口 3 创 建 MFDFr 业 务 , 配 置 业 务 属 性 4 配 置 MEF 数 据 板 端 口 带 宽 属 性 5 VCG 容 量 配 置 6 配 置 时 隙 交 叉 二 、 配 置 以 太 网 虚 拟 专 线 ( EVP) 业 务 : 1 以 太 网 接 入 适 配 管 理 , 用 户 端 口 启 用 等 属 性 设 置 2 创 建 UNI、 NNI 端 口 3 CE-VLAN ID 列 表 属 性 配 置 4 创 建 MFDFr 业 务 , 配 置 业 务 属 性 5 配 置 MEF 数 据 板 端 口 带 宽 属 性 6 VCG 容 量 配 置 7 配 置 时 隙 交 叉 4 .3 业 务 配 置 方 法 在 下 面 的 场 景 中 , 使 用 的 MSTP 设 备 为 S330 和 S200, 其 中 S200 配 置 TFE 单 板 仅 做 业务 透 传 ,在 网 络 中 视 为 透 明 ,文 中 不 作 相 关 配 置 说 明 。其 中 :U1 表 示 1#用 户 口 (即 FE 100Mbps接 口 ); S1 表 示 1#系 统 口 , 其 它 端 口 标示 类推。 用 于配 置 新单 板 的 E300 网 管 版本 建 议使 用 3.19 R2P01 及 后续转产版本 。 4.3.1 EPL(以 太 网 专 线 业 务 )(点对点透 传 ) 以 太 网 专 线 ( EPL) 具有 两个 业 务 接 入 点, 对用 户 以 太 网 MAC 帧进行点到点的 透 明 传 送。每个 EPL 用 户 的 业 务 由专 用 的 SDH 通 道承载, 不 同 用 户 不 需要共享SDH 带 宽 , 因此具有 与SDH 完全相 同 的 带 宽 保障和 ...
