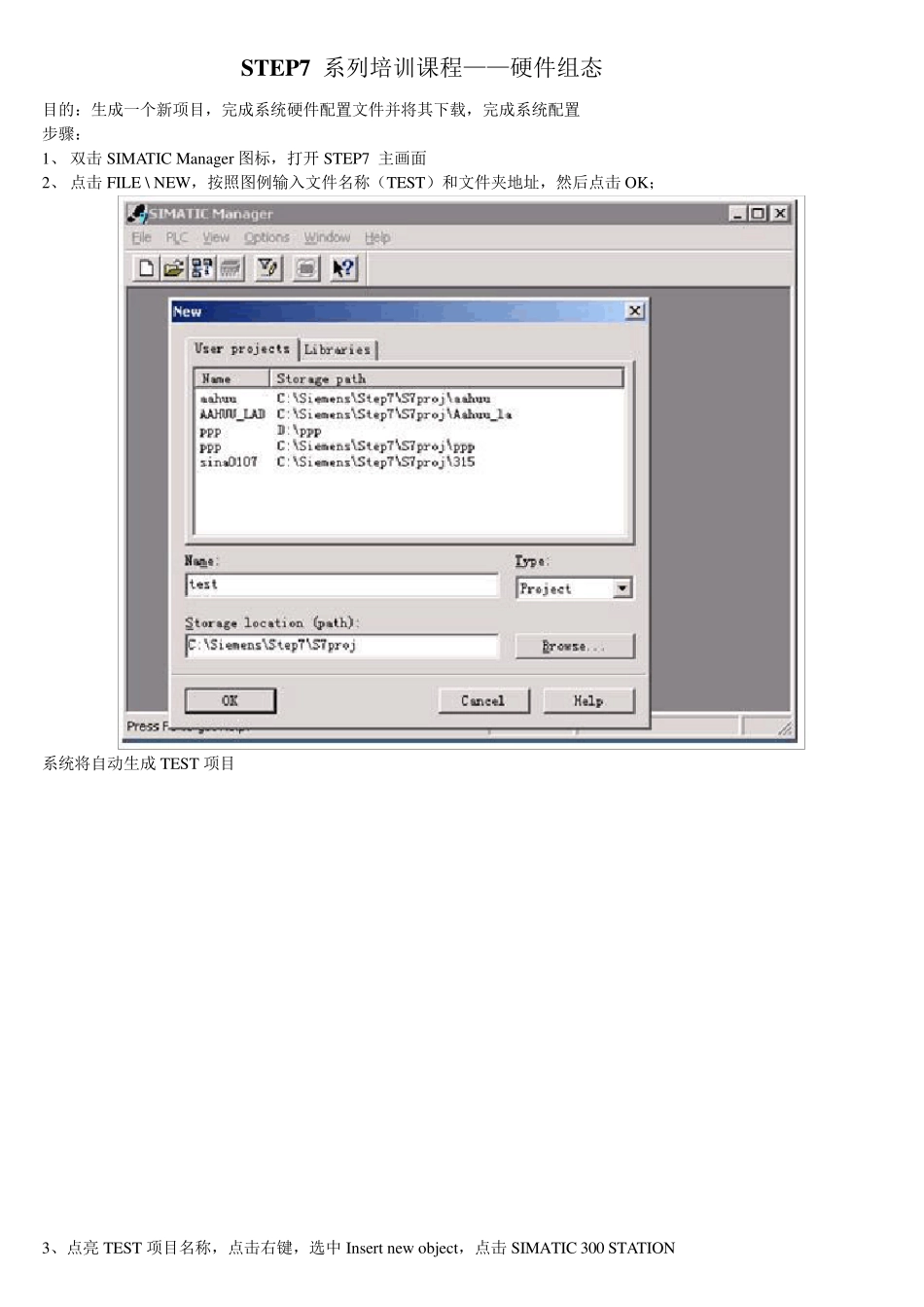

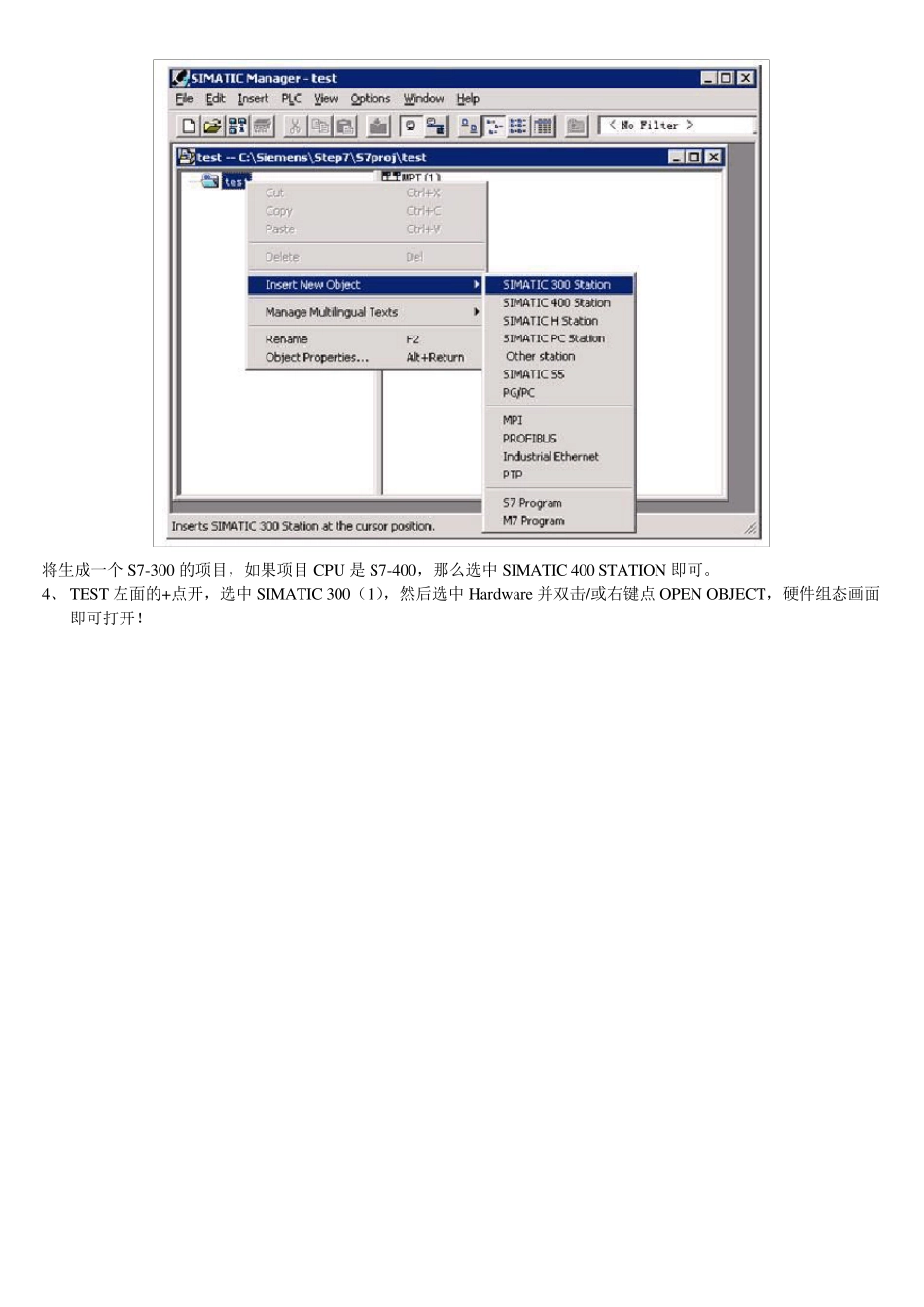

STEP7 系列培训课程——硬件组态 目的：生成一个新项目，完成系统硬件配置文件并将其下载，完成系统配置 步骤： 1、 双击 SIMATIC Manager 图标，打开 STEP7 主画面 2、 点击 FILE \ NEW，按照图例输入文件名称（TEST）和文件夹地址，然后点击 OK； 系统将自动生成 TEST 项目 3、点亮 TEST 项目名称，点击右键，选中 Insert new object，点击 SIMATIC 300 STATION 将生成一个S7-300 的项目，如果项目CPU 是S7-400，那么选中SIMATIC 400 STATION 即可。 4、 TEST 左面的+点开，选中SIMATIC 300（1），然后选中Hardw are 并双击/或右键点 OPEN OBJECT，硬件组态画面即可打开！ 5、双击 SIMATIC 300\RACK-300,然后将 Rail 拖入到左边空白处。生成空机架。 6、双击 PS-300，选中 PS 307 2A，将其拖到机架 RACK 的第一个 SLOT； 7、双击 CPU-300，双击 CPU-315-2DP，双击 6ES7 315-2AF03-0AB0，选中 V1.2，将其拖到机架 RACK 的第 2 个 SLOT;一 个 组 态PROFIBUS-DP的 窗 口 将 弹 出 ， 在Address 中 选 择 分 配 你 的DP地 址 ， 默 认 为2 ； 8、然后点击 SUBNET 的 NEW 按钮，生成一个 PROFIBUS NET 的窗口将弹出。点中 NETWORK SETTING 页面，你可以在这里设置 PROFIBUS-DP 的参数，包括速率、协议类型。 9、点击确定，即可生成一个 PROFIBUS-DP 网络 10、组态 ET200M，点开 PROFIBUS DP\点开 ET200M\选中 IM153-1(注意,是 6ES7 153-1AA03-0XB0);将 其拖到左面 PROFIBUS(1):DP master sy stem(1)上; 11、立即，会弹出 IM153-1 通讯卡设置画面；DP地址可以改动，默认值为 1；点击确定。 12、点开 IM153-1\再点开 DI300\选中 SM321 DI16*DC24V 模块,并将其拖入左下面的第 4 槽中，一个 DI 模块组态完毕，系统将自动为模块的通道分配 I/O 地址（该处为 I0.0~ I1.7）。 13 按照上面步骤组态 DO 模块（6ES7 322-1BH010AA0）。系统也将为其分配地址为（Q0.0~ Q1.7）。 14、按照上面的方法组态 AI 模拟量模块（6ES7 331 7KF01-0AB0）；然后双击该模块，弹出模块属性画面，点击 Measuring栏，为每个通道定义信号类型，将 0-1 通道定义为两线制 4~20mA 信号，2-3 通道为内部补偿 K 型热点偶信号（TI-C K）。 最后点击 OK，完成 AI 模块组态。系统将为每个通道定义地址，该处第一通道是 PIW256、PIW258。。。 15、点击，Sav e and Complice,存盘并编译硬件组态，完成硬件组态工作。 16、检查组态，点击 STATION \Consistency check ,如果弹出 NO error 窗口,则表示没有错误产生!
