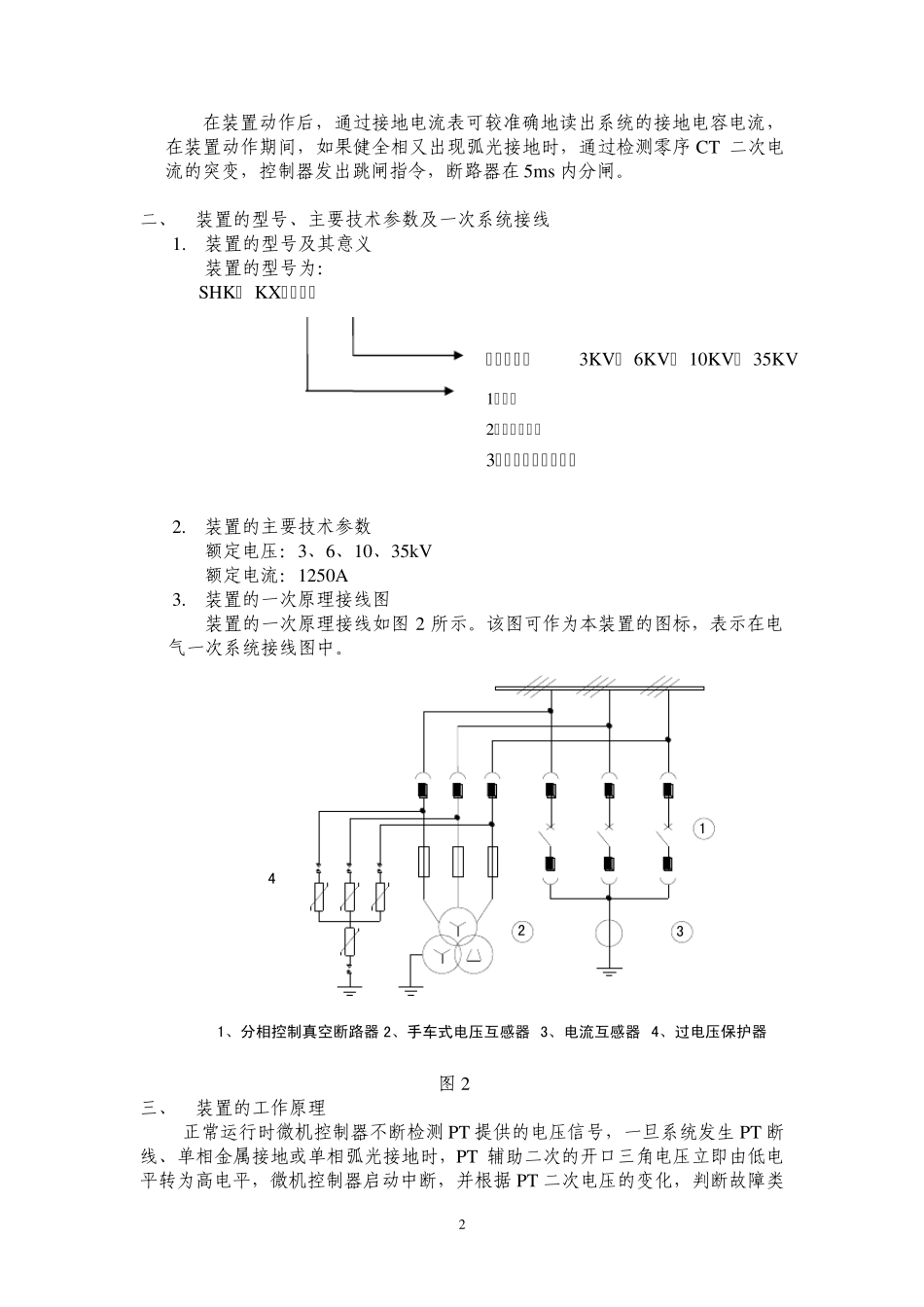

SHK-KX 开关消弧及过电压保护装置 使 用 说 明 书 上海合凯电力保护设备有限公司 1 SHK-KX 开关消弧及过电压保护装置使用说明书 一、 SHK-KX 装置的构成及主要元件的作用 SHK-KX 装置（以下简称装置）的柜体结构如图 1 所示。装置的主要元件及其作用如下： 1203023456789101112132300145014181516171000 图 1 1、 消弧智能控制器 2、快速手车断路器 3、专用PT 手车 4、电压互感器 5、 PT 静触头盒 6、过电压保护装置 7、穿墙套管 8、绝缘子 9、断路器触头盒 10、电缆穿墙套管 11、高压电缆 12、接地排 13、接地孔 14、电流互感器 15、一次系统牌 16、观察窗 17、铭牌 18、电流表 1、手车式电压互感器 为装置提供被保护系统的二次电压和辅助二次电压信号。 2、微机控制器 根据电压互感器提供的信号，判断故障类别（PT 断线、金属接地、弧光接地）和相别，向控制室或上位机发出故障信号，当发生弧光接地时在 20ms之内向故障相真空接触器发出动作命令。 3、交流真空快速手车式断路器 在接到微机控制器的动作命令后的10ms之内完成合闸动作，使弧光接地故障在 15ms之内快速转化为金属性接地。装置动作后， 允许 1250A的电容电流连续通过至少 2小时以上，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。 4、三相组合式过电压保护器 TBP 将相对地和相与相之间的各种过电压限制在设备绝缘允许的较低的水平。 5、零序CT 和接地电流表 2 在装置动作后，通过接地电流表可较准确地读出系统的接地电容电流，在装置动作期间，如果健全相又出现弧光接地时，通过检测零序CT 二次电流的突变，控制器发出跳闸指令，断路器在5ms内分闸。 二、 装置的型号、主要技术参数及一次系统接线 1. 装置的型号及其意义 装置的型号为： SHK－ KX－□－□ 2. 装置的主要技术参数 额定电压：3、6、10、35kV 额定电流：1250A 3. 装置的一次原理接线图 装置的一次原理接线如图 2 所示。该图可作为本装置的图标，表示在电气一次系统接线图中。 23411、分相控制真空断路器 2、手车式电压互感器 3、电流互感器 4、过电压保护器 图 2 三、 装置的工作原理 正常运行时微机控制器不断检测PT 提供的电压信号，一旦系统发生 PT 断线、单相金属接地或单相弧光接地时，PT 辅助二次的开口三角电压立即由低电平转为高电平，微机控制器启动中断，并根据 PT 二次电压的变化，判断故障类电压等...
