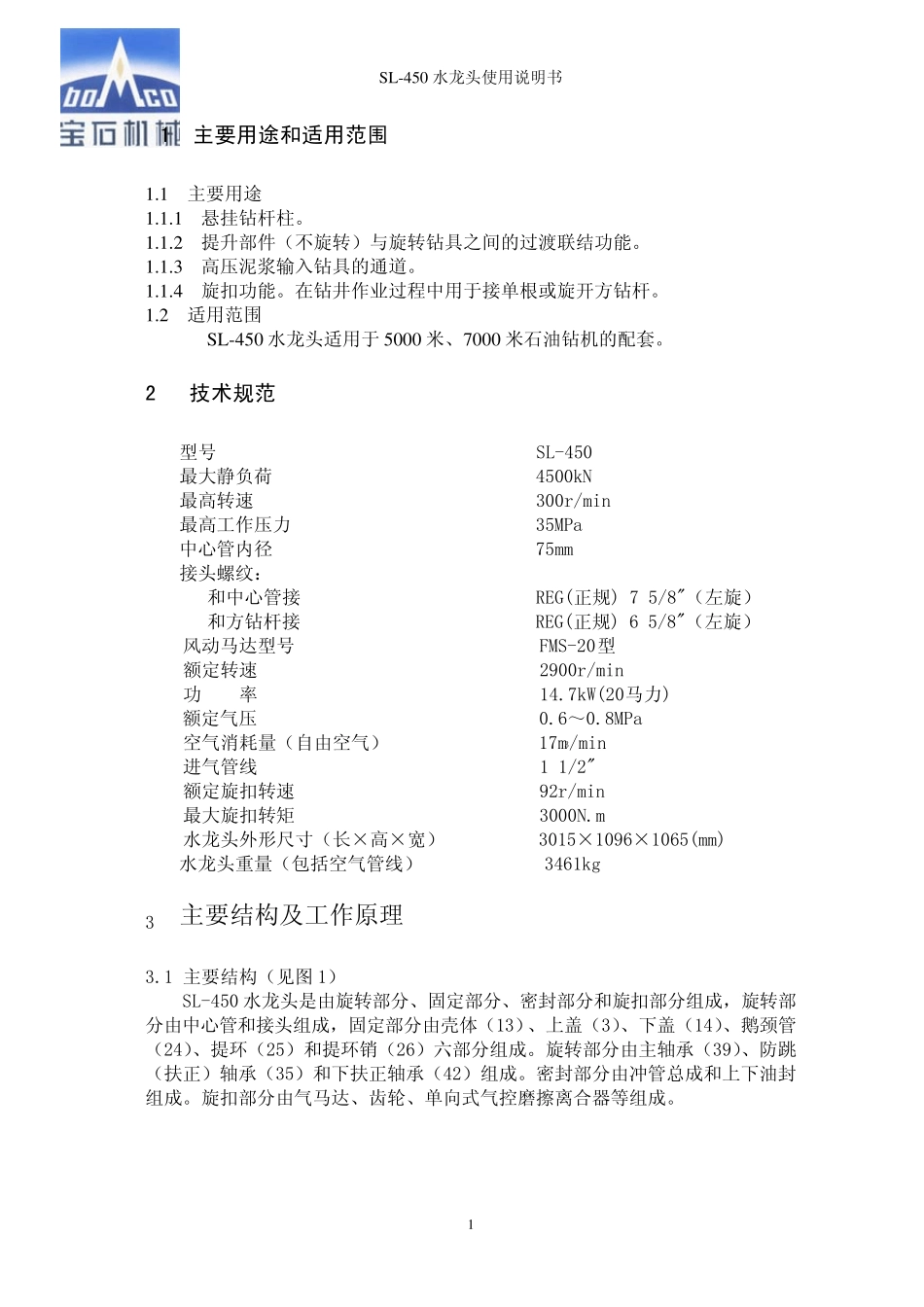

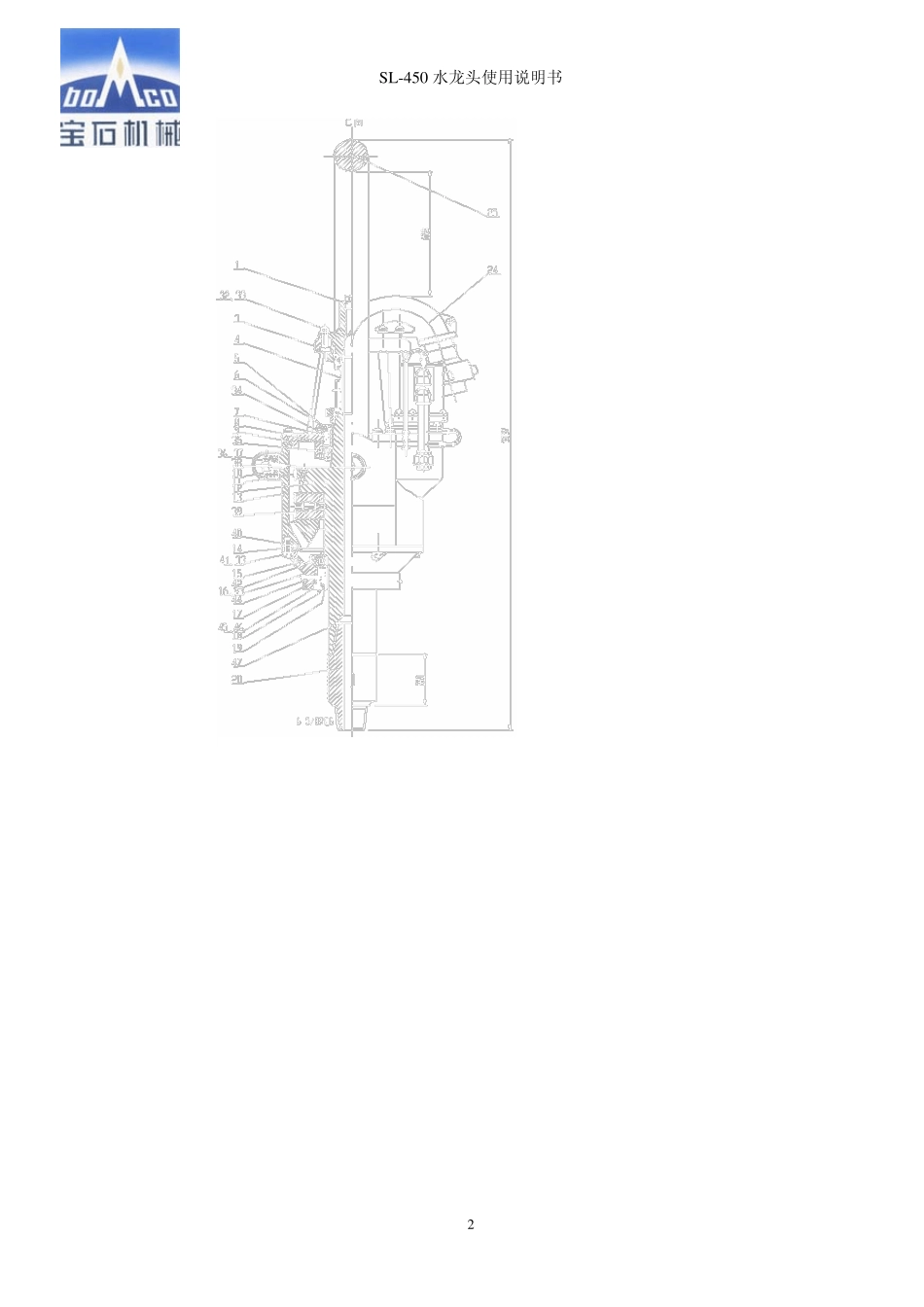

SL-450 水龙头 使 用 说 明 书 2003 年 3 月 SL-450 水龙头使用说明书 11 主要用途和适用范围 1.1 主要用途 1.1.1 悬挂钻杆柱。 1.1.2 提升部件（不旋转）与旋转钻具之间的过渡联结功能。 1.1.3 高压泥浆输入钻具的通道。 1.1.4 旋扣功能。在钻井作业过程中用于接单根或旋开方钻杆。 1.2 适用范围 SL-450 水龙头适用于5000 米、7000 米石油钻机的配套。 2 技术规范 型号 SL-450 最大静负荷 4500kN 最高转速 300r/min 最高工作压力 35MPa 中心管内径 75mm 接头螺纹： 和中心管接 REG(正规) 7 5/8"（左旋） 和方钻杆接 REG(正规) 6 5/8"（左旋） 风动马达型号 FMS-20型 额定转速 2900r/min 功 率 14.7kW(20马力) 额定气压 0.6～0.8MPa 空气消耗量（自由空气） 17m3/min 进气管线 1 1/2" 额定旋扣转速 92r/min 最大旋扣转矩 3000N.m 水龙头外形尺寸（长×高×宽） 3015×1096×1065(mm) 水龙头重量（包括空气管线） 3461kg 3 主要结构及工作原理 3.1 主要结构（见图 1） SL-450 水龙头是由旋转部分、固定部分、密封部分和旋扣部分组成，旋转部分由中心管和接头组成，固定部分由壳体（13）、上盖（3）、下盖（14）、鹅颈管（24）、提环（25）和提环销（26）六部分组成。旋转部分由主轴承（39）、防跳（扶正）轴承（35）和下扶正轴承（42）组成。密封部分由冲管总成和上下油封组成。旋扣部分由气马达、齿轮、单向式气控磨擦离合器等组成。 SL-450 水龙头使用说明书 2SL-450 水龙头使用说明书 图 1 SL-450 水龙头 3SL-450 水 龙 头 使 用 说 明 书 中 心 管 承 受 钻 柱 的 全 部 重 量 和 内 部 的 泥 浆 压 力 ， 它 与 接 头 之 间 的 联 接 螺 纹 以及 接 头 与 方 钻 杆 的 联 接 螺 纹 均 符 合 API Spec 7（ 旋 转 钻 柱 构 件 规 范 ） 的 螺 纹 规 格尺 寸 和 测 量 办 法 。 中 心 管 是 中 心 通 空 零 件 ， 图 2 冲 管 总 成 1、 上 盘 根 盒 压 盖 2、 上 盘 根 盒 3、 弹 簧 圈 4、 上 密 封 压 套 5、 泥 浆 盘 根 6、 上衬 环 7、 冲 管 8、 下 盘 根 盒 9、 下 衬 环 10、 下 隔 环 11、 下 隔 环 12 、 下 压 密 封 压 套 13、 下 盘 根 盒 压 盖 14、 O 形 密...
