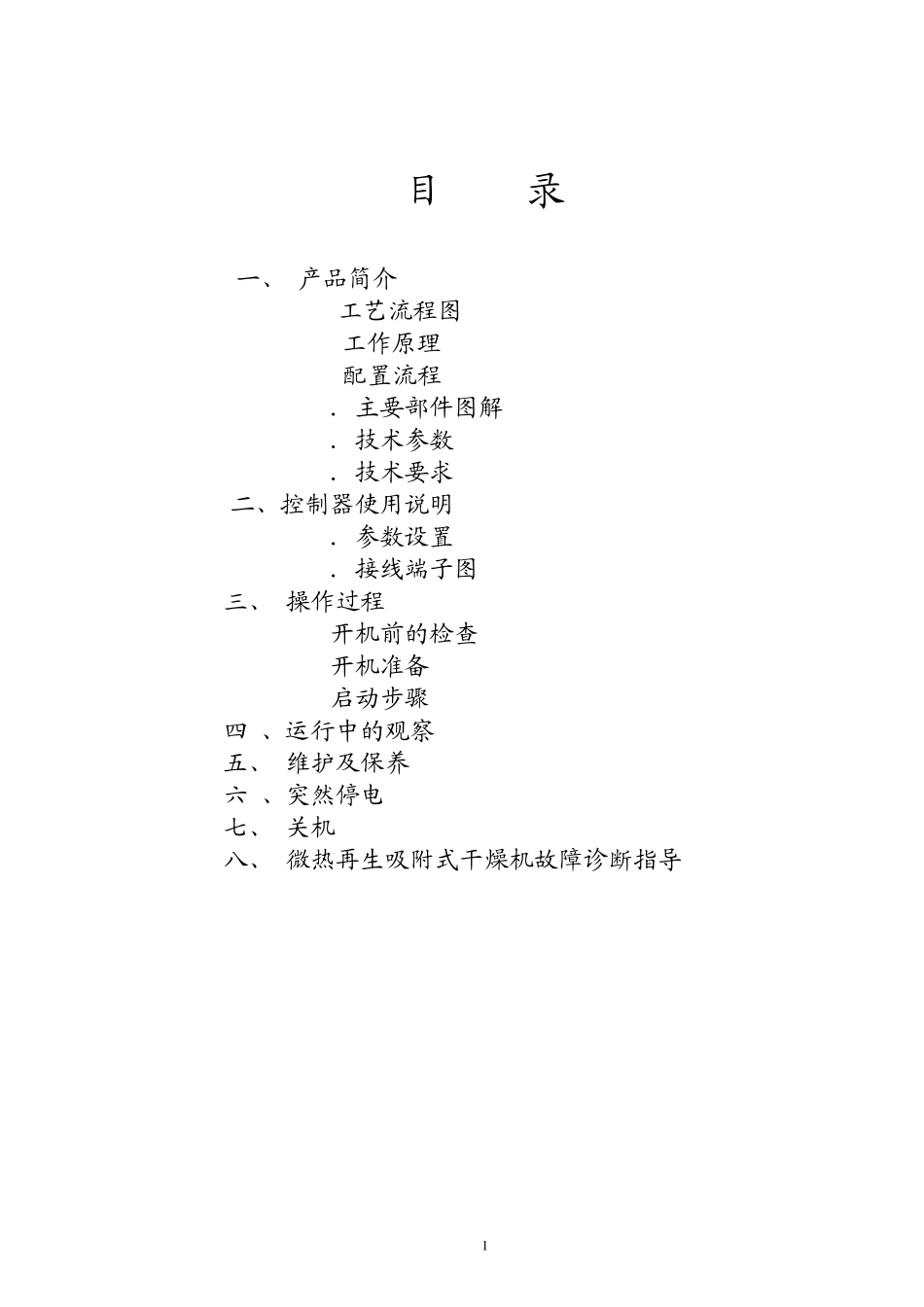

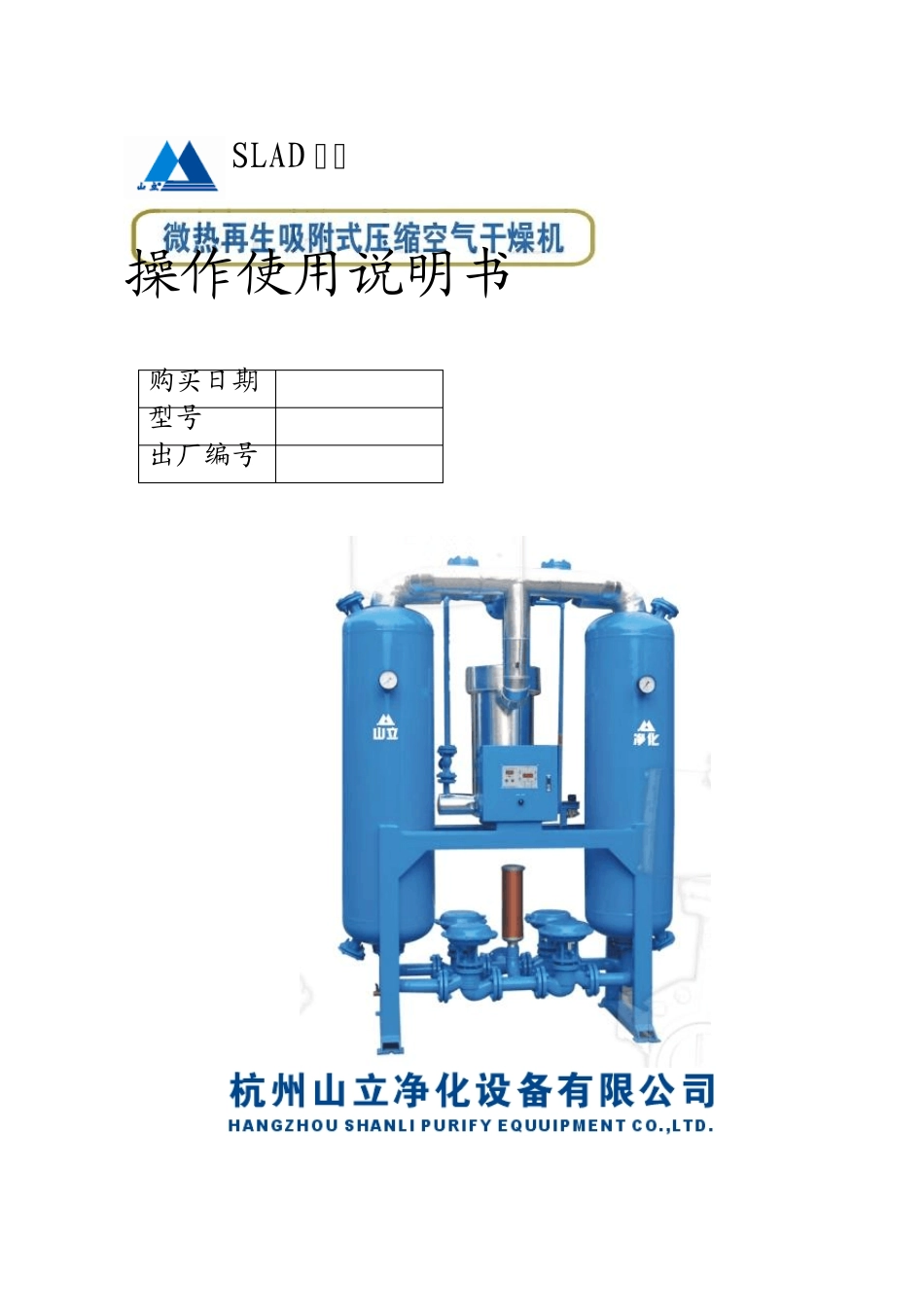

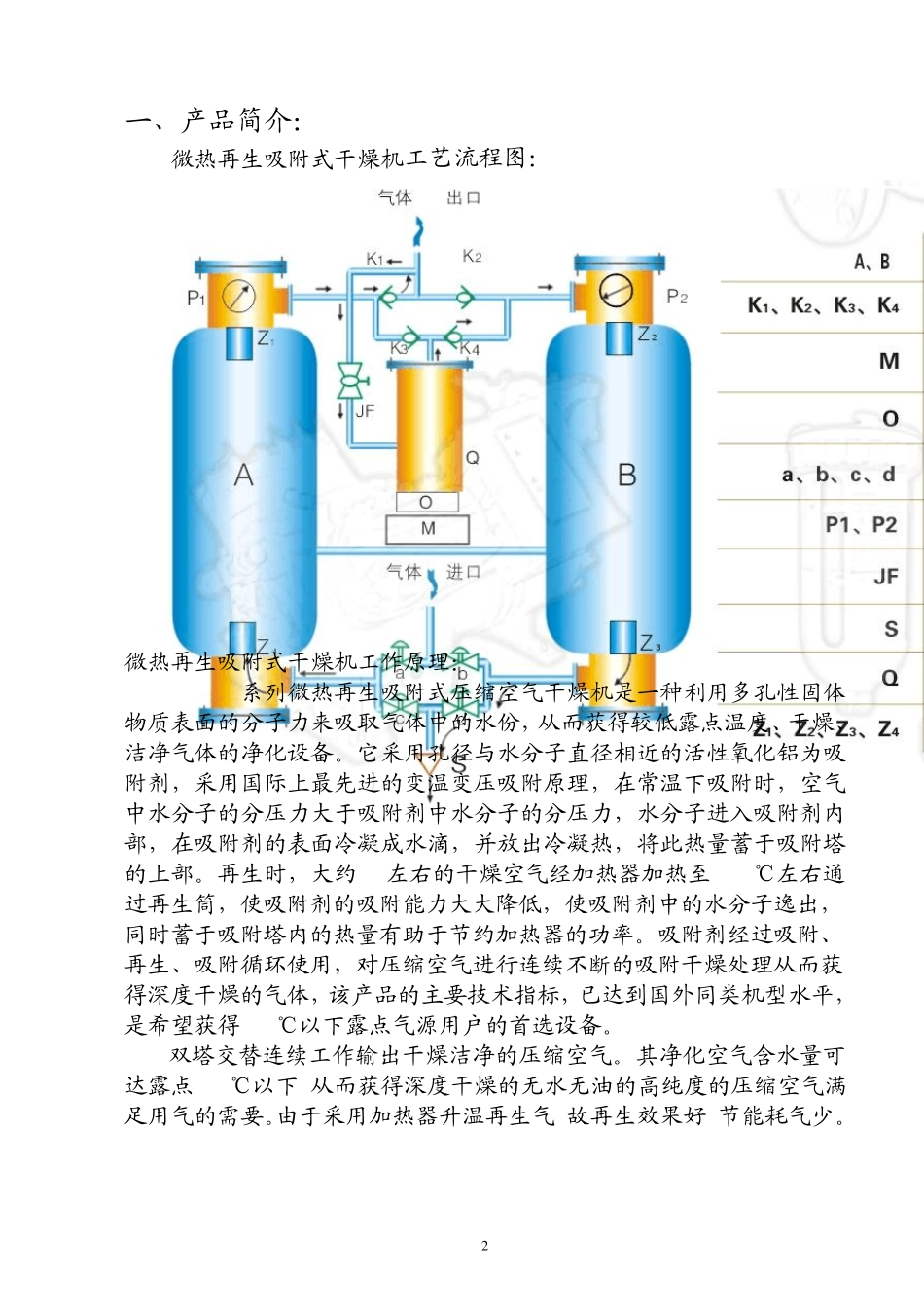

SLAD 系列 操作使用说明书 购买日期 型号 出厂编号 1 目 录 一、 产品简介 1.工艺流程图 2.工作原理 3.配臵流程 4．主要部件图解 5．技术参数 6．技术要求 二、控制器使用说明 1．参数设臵 2．接线端子图 三、 操作过程 1.开机前的检查 2.开机准备 3.启动步骤 四 、运行中的观察 五、 维护及保养 六 、突然停电 七、 关机 八、 微热再生吸附式干燥机故障诊断指导 2 一、产品简介： 微热再生吸附式干燥机工艺流程图： 微热再生吸附式干燥机工作原理： SLAD系列微热再生吸附式压缩空气干燥机是一种利用多孔性固体物质表面的分子力来吸取气体中的水份，从而获得较低露点温度、干燥、洁净气体的净化设备。它采用孔径与水分子直径相近的活性氧化铝为吸附剂，采用国际上最先进的变温变压吸附原理，在常温下吸附时，空气中水分子的分压力大于吸附剂中水分子的分压力，水分子进入吸附剂内部，在吸附剂的表面冷凝成水滴，并放出冷凝热，将此热量蓄于吸附塔的上部。再生时，大约5%左右的干燥空气经加热器加热至150℃左右通过再生筒，使吸附剂的吸附能力大大降低，使吸附剂中的水分子逸出，同时蓄于吸附塔内的热量有助于节约加热器的功率。吸附剂经过吸附、再生、吸附循环使用，对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体，该产品的主要技术指标，已达到国外同类机型水平，是希望获得-40℃以下露点气源用户的首选设备。 双塔交替连续工作输出干燥洁净的压缩空气。其净化空气含水量可达露点-40℃以下,从而获得深度干燥的无水无油的高纯度的压缩空气满足用气的需要。由于采用加热器升温再生气,故再生效果好,节能耗气少。 3 微热再生吸附式干燥机配臵流程： 微热再生吸附式干燥机主要部件图解: 4 技术参数： 进气温度:≤45℃ 进气含油量：≤0.1PPM 工作压力:0.6～1.0MPa 成品气露点:≤-40℃ 再生气量:≤4%～6% 工作周期:1～20（Nm3/min含）T=2h；25～50（Nm3/min含）T=4h； 60～100（Nm3/min含）T=6h;100（Nm3/min）以上 T=8h 电源：1～8（Nm3/min）AC 220 50Hz 10（Nm3/min）以上 AC380/220 50Hz 技术要求： 1) 微热再生吸附式干燥机的使用组合: 后 部 冷 却 器 缓 冲 罐 气液 分 离 器 螺杆、离心式 空 气 压缩机 HC级过滤器 高效除油器或除油过滤器微 热 再 生 吸 附 式 压 缩 空 气 干 燥 机 除 尘 过 滤 器 HA级 过 滤 器 注意...
