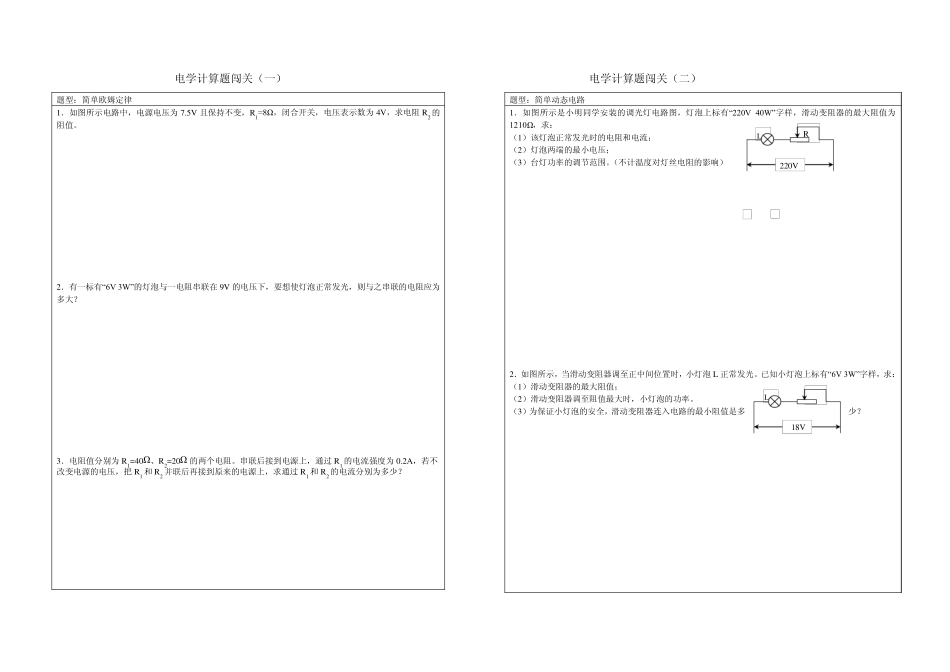

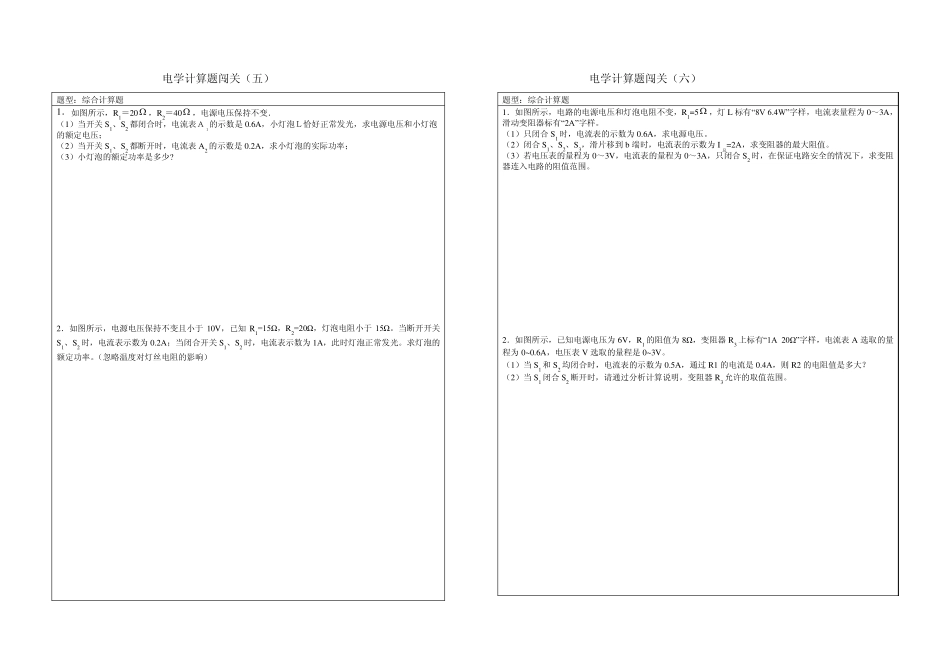

电学计算题闯关(一) 题型:简单欧姆定律 1.如图所示电路中,电源电压为7.5V 且保持不变,R1=8Ω,闭合开关,电压表示数为4V,求电阻R2 的阻值。 2.有一标有“6V 3W”的灯泡与一电阻串联在9V 的电压下,要想使灯泡正常发光,则与之串联的电阻应为多大? 3.电阻值分别为R1=40Ω、R2=20Ω 的两个电阻。串联后接到电源上,通过 R1 的电流强度为0.2A,若不改变电源的电压,把 R1 和 R2 并联后再接到原来的电源上,求通过 R1 和 R2 的电流分别为多少? 电学计算题闯关(二) 题型:简单动态电路 1.如图所示是小明同学安装的调光灯电路图,灯泡上标有“220V 40W”字样,滑动变阻器的最大阻值为1210Ω,求: (1)该灯泡正常发光时的电阻和电流; (2)灯泡两端的最小电压; (3)台灯功率的调节范围。(不计温度对灯丝电阻的影响) 2.如图所示,当滑动变阻器调至正中间位置时,小灯泡L 正常发光。已知小灯泡上标有“6V 3W”字样,求: (1)滑动变阻器的最大阻值; (2)滑动变阻器调至阻值最大时,小灯泡的功率。 (3)为保证小灯泡的安全,滑动变阻器连入电路的最小阻值是多少? R L 220V L 18V 电学计算题闯关(三) 题型:列方程 1.如图18 所示,当开关S 闭合后,滑动变阻器滑片P 在B 端时,电压表示数为9V,电流表示数为0.15A;滑片P 在中点C 时电压表的示数为6V。求: (1) 滑动变阻器R1 的最大阻值; (2) 电源电压和 R2 的阻值。 2.如图所示,电源电压保持不变,当调节滑动变阻器滑片P 使电压表示数为10V 时,变阻器消耗的电功率为10W。当调节滑片P 到另一位置时,电压表示数为5V,此时变阻器的功率为7.5W。求: (1)电阻R 的大小; (2)电源电压; 电学计算题闯关(四) 题型:简单阻值范围 1.在如图所示电路中,R0=30Ω,电源电压为24V 且保持不变,电流表量程为0~0.6A,电压表量程为0~15V,为保证各电表的安全,滑动变阻器阻值的变化范围是多少? 2.如图所示电路,灯泡上标有“9V 4.5W”字样,电源电压为12V 且保持不变,电流表量程为0~0.6A,电压表量程为0~3V,为保证灯泡各电表的安全,滑动变阻器阻值的变化范围是多少? 电学计算题闯关(五) 题型:综合计算题 1.如图所示,R1=20 ,R2=40 ,电源电压保持不变. (1)当开关S1、S2 都闭合时,电流表A1的示数是 0.6A,小灯泡L恰好正常发光,求电源电压和小灯泡的额定电压; (2)当开关S1...
