基本二进制调制样式的波形和功率谱matlab实现VIP免费

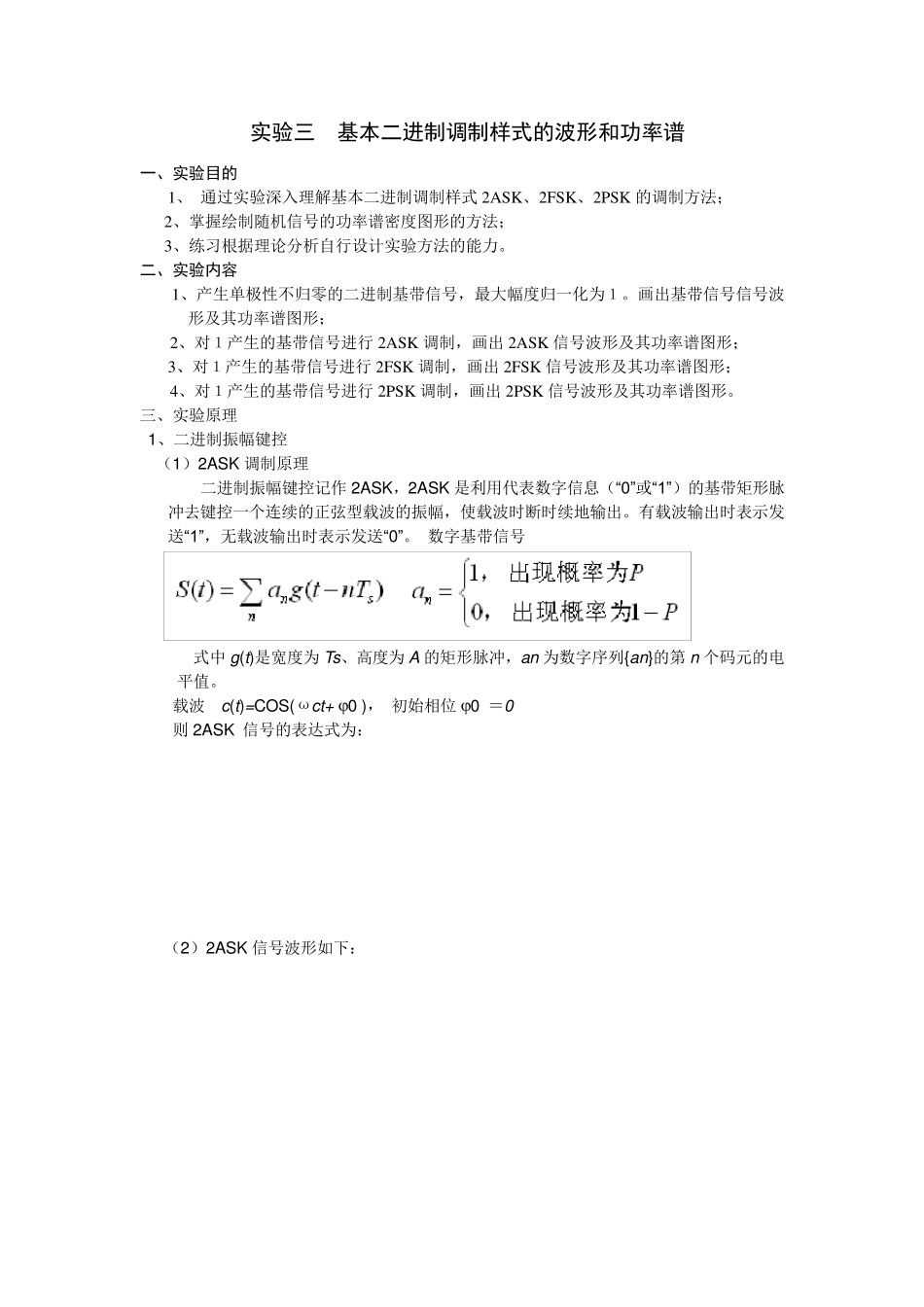

基本二进制调制样式的波形和功率谱matlab实现_第1页
1/11

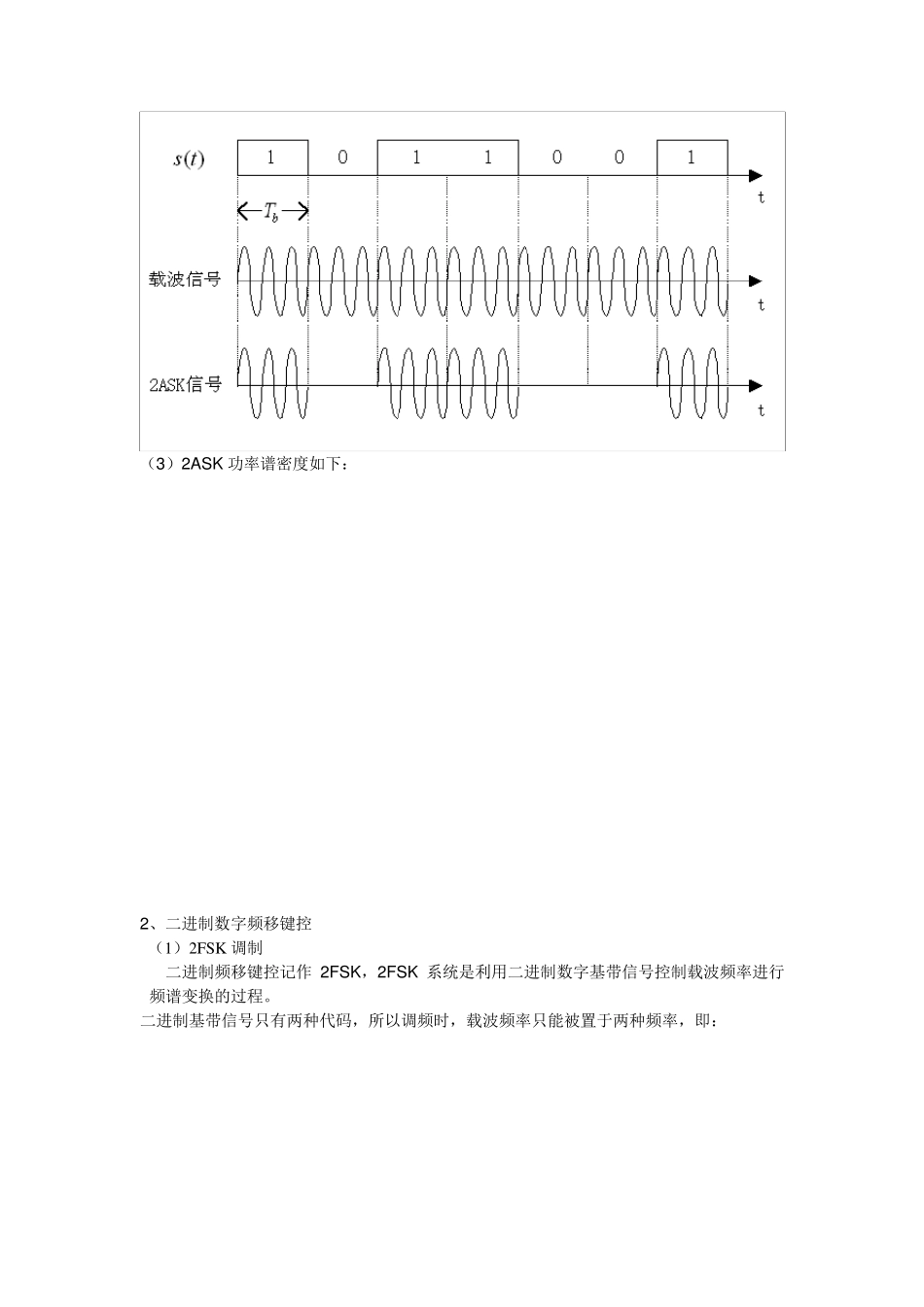

基本二进制调制样式的波形和功率谱matlab实现_第2页
2/11

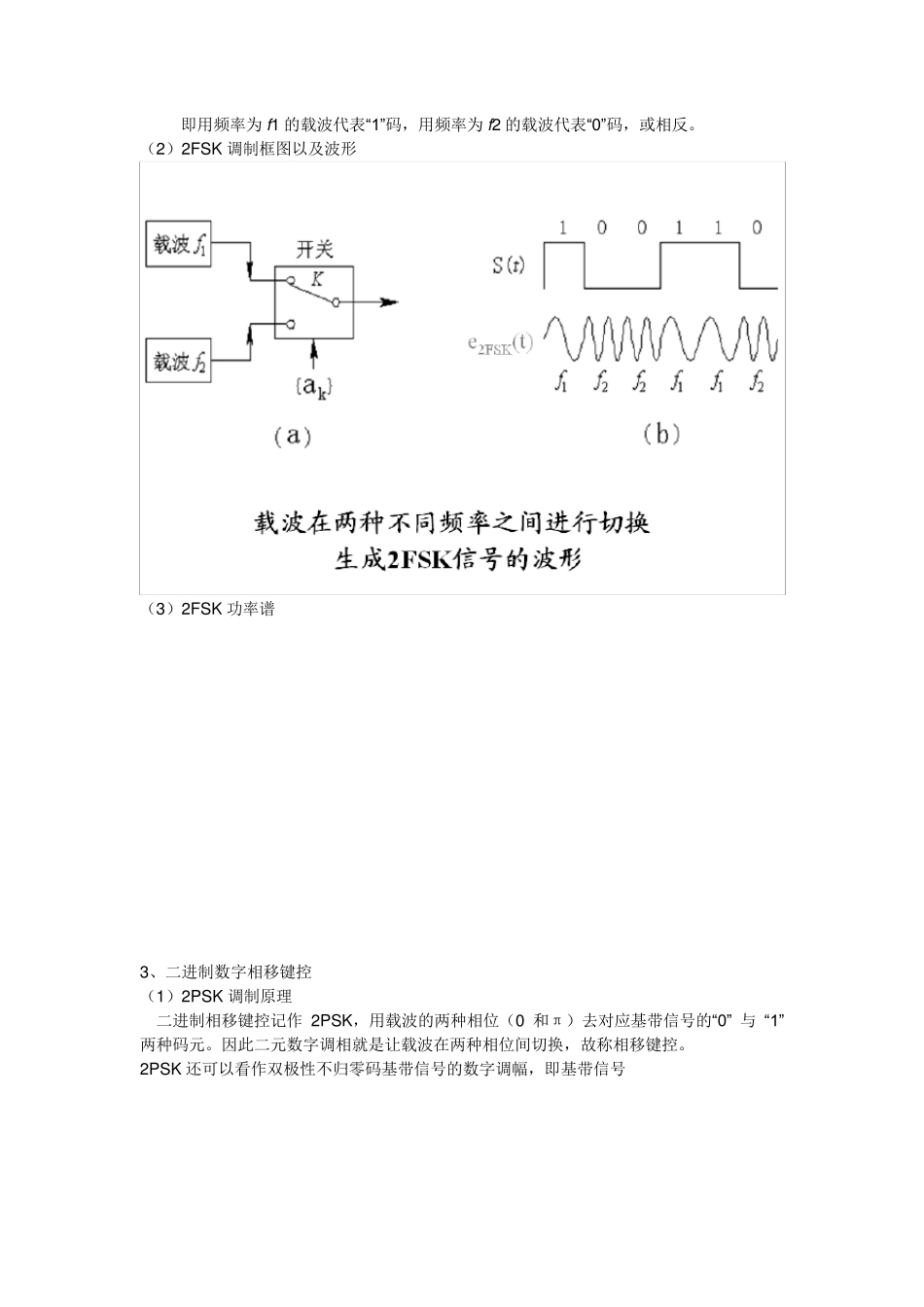

基本二进制调制样式的波形和功率谱matlab实现_第3页
3/11
实验三 基本二进制调制样式的波形和功率谱 一、实验目的 1、 通过实验深入理解基本二进制调制样式2ASK、2FSK、2PSK 的调制方法; 2、掌握绘制随机信号的功率谱密度图形的方法; 3、练习根据理论分析自行设计实验方法的能力。 二、实验内容 1、产生单极性不归零的二进制基带信号,最大幅度归一化为1。画出基带信号信号波形及其功率谱图形; 2、对1产生的基带信号进行2ASK 调制,画出2ASK 信号波形及其功率谱图形; 3、对1产生的基带信号进行2FSK 调制,画出2FSK 信号波形及其功率谱图形; 4、对1产生的基带信号进行2PSK 调制,画出2PSK 信号波形及其功率谱图形。 三、实验原理 1、二进制振幅键控 (1)2ASK 调制原理 二进制振幅键控记作2ASK,2ASK 是利用代表数字信息(“0”或“1”)的基带矩形脉冲去键控一个连续的正弦型载波的振幅,使载波时断时续地输出。有载波输出时表示发送“1”,无载波输出时表示发送“0”。 数字基带信号 式中g(t)是宽度为Ts、高度为A 的矩形脉冲,an 为数字序列{an}的第n 个码元的电平值。 载波 c(t)=COS(ωct+ 0 ), 初始相位 0 =0 则 2ASK 信号的表达式为: (2)2ASK 信号波形如下: (3)2ASK 功率谱密度如下: 2、二进制数字频移键控 (1)2FSK 调制 二进制频移键控记作 2FSK,2FSK 系统是利用二进制数字基带信号控制载波频率进行频谱变换的过程。 二进制基带信号只有两种代码,所以调频时,载波频率只能被置于两种频率,即: 即用频率为f1 的载波代表“1”码,用频率为f2 的载波代表“0”码,或相反。 (2)2FSK 调制框图以及波形 (3)2FSK 功率谱 3、二进制数字相移键控 (1)2PSK 调制原理 二进制相移键控记作2PSK,用载波的两种相位(0 和π)去对应基带信号的“0” 与 “1”两种码元。因此二元数字调相就是让载波在两种相位间切换,故称相移键控。 2PSK 还可以看作双极性不归零码基带信号的数字调幅,即基带信号 与载波 cosωc t 的乘积。 (2)2PSK 信号频谱 四、实验实现方法: 1、基带信号的产生: 用一个“均匀分布随机数产生器”产生在(0,1)范围均匀分布的随机数,然后通过 if 语句进行判断,如果输入的随机数在(0,0.5)以内,则输出就是0; 否则输出为1,即产生了单极性不归零的二进制基带信号。 2、2ASK,2FSK,2PSK 调制的实现 将单极性不归零的二进制基带信号按照各种调制的原理进行调制,由于要实现画...
