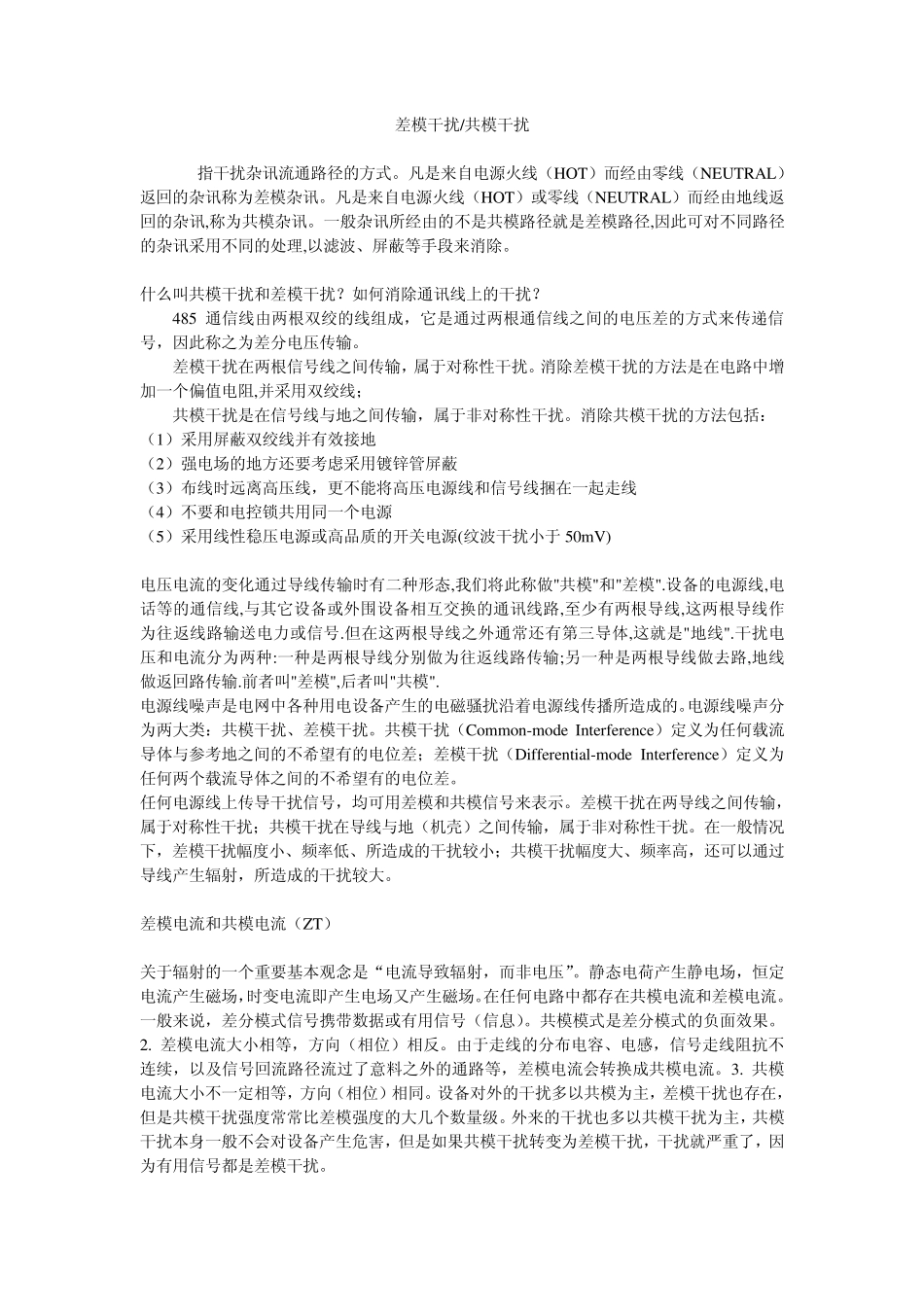

差模干扰与共模干扰_第1页
1/7

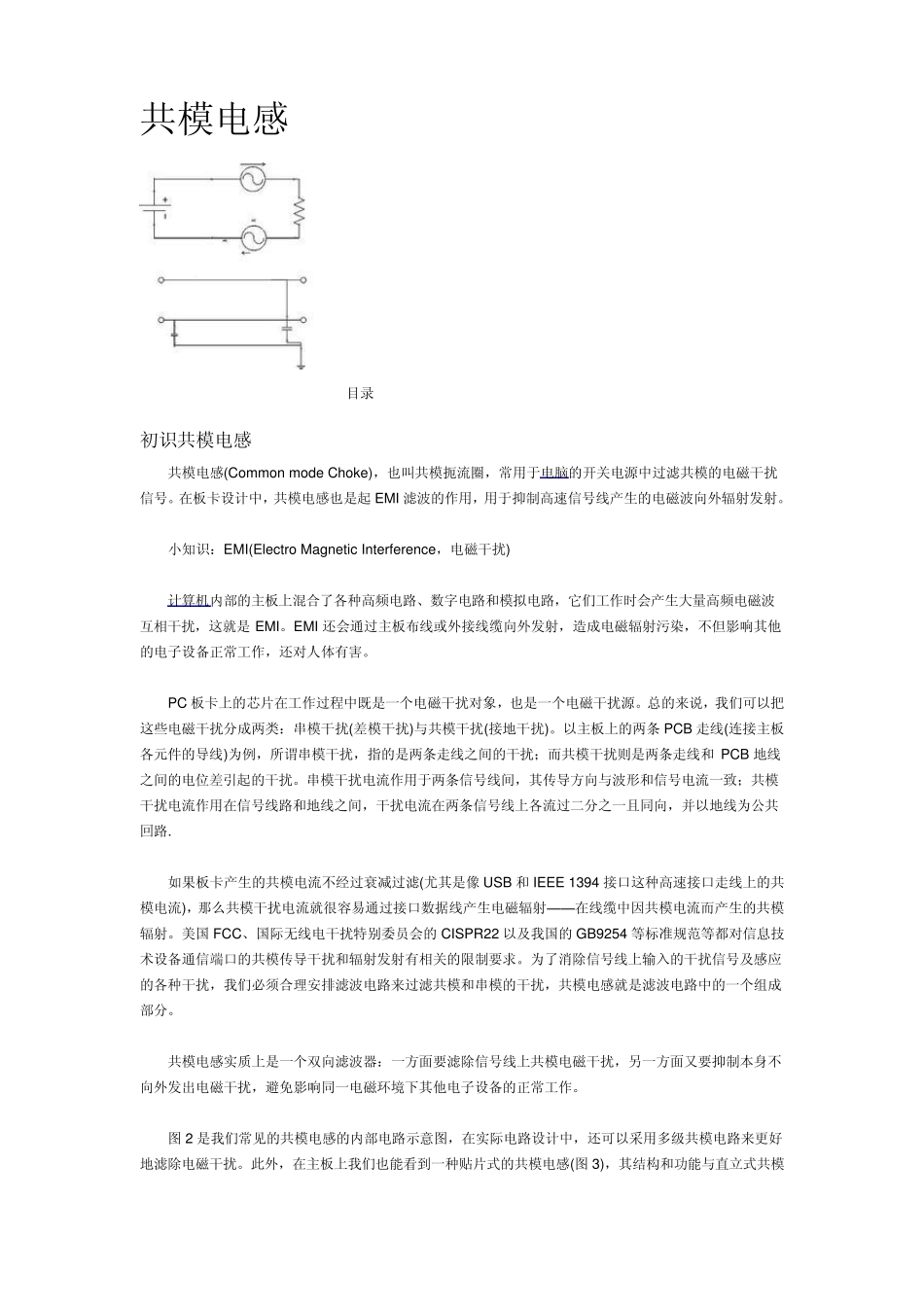

差模干扰与共模干扰_第2页
2/7

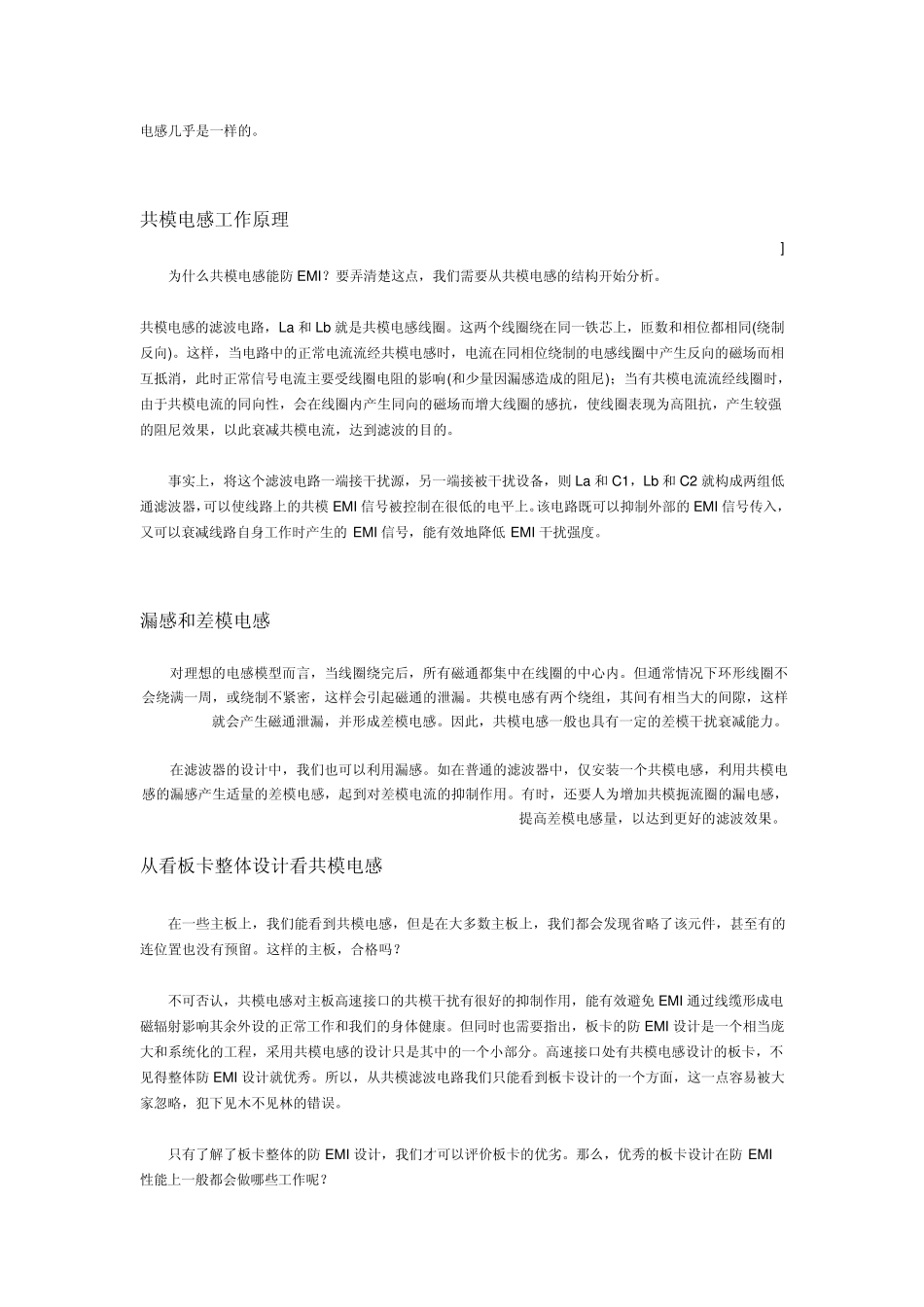

差模干扰与共模干扰_第3页
3/7
差模干扰/共模干扰 指干扰杂讯流通路径的方式。凡是来自电源火线(HOT)而经由零线(NEUTRAL)返回的杂讯称为差模杂讯。凡是来自电源火线(HOT)或零线(NEUTRAL)而经由地线返回的杂讯,称为共模杂讯。一般杂讯所经由的不是共模路径就是差模路径,因此可对不同路径的杂讯采用不同的处理,以滤波、屏蔽等手段来消除。 什么叫共模干扰和差模干扰?如何消除通讯线上的干扰? 485 通信线由两根双绞的线组成,它是通过两根通信线之间的电压差的方式来传递信号,因此称之为差分电压传输。 差模干扰在两根信号线之间传输,属于对称性干扰。消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线; 共模干扰是在信号线与地之间传输,属于非对称性干扰。消除共模干扰的方法包括: (1)采用屏蔽双绞线并有效接地 (2)强电场的地方还要考虑采用镀锌管屏蔽 (3)布线时远离高压线,更不能将高压电源线和信号线捆在一起走线 (4)不要和电控锁共用同一个电源 (5)采用线性稳压电源或高品质的开关电源(纹波干扰小于 50mV) 电压电流的变化通过导线传输时有二种形态,我们将此称做"共模"和"差模".设备的电源线,电话等的通信线,与其它设备或外围设备相互交换的通讯线路,至少有两根导线,这两根导线作为往返线路输送电力或信号.但在这两根导线之外通常还有第三导体,这就是"地线".干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输;另一种是两根导线做去路,地线做返回路传输.前者叫"差模",后者叫"共模". 电源线噪声是电网中各种用电设备产生的电磁骚扰沿着电源线传播所造成的。电源线噪声分为两大类:共模干扰、差模干扰。共模干扰(Common-mode Interference)定义为任何载流导体与参考地之间的不希望有的电位差;差模干扰(Differential-mode Interference)定义为任何两个载流导体之间的不希望有的电位差。 任何电源线上传导干扰信号,均可用差模和共模信号来表示。差模干扰在两导线之间传输,属于对称性干扰;共模干扰在导线与地(机壳)之间传输,属于非对称性干扰。在一般情况下,差模干扰幅度小、频率低、所造成的干扰较小;共模干扰幅度大、频率高,还可以通过导线产生辐射,所造成的干扰较大。 差模电流和共模电流(ZT) 关于辐射的一个重要基本观念是“电流导致辐射,而非电压”。静态电荷产生静电场,恒定电流产生磁场,时变电流即产生电场又产生磁场。在任何电路中都存在共模电流和差模电流。一般来说,差分模式信号携...
