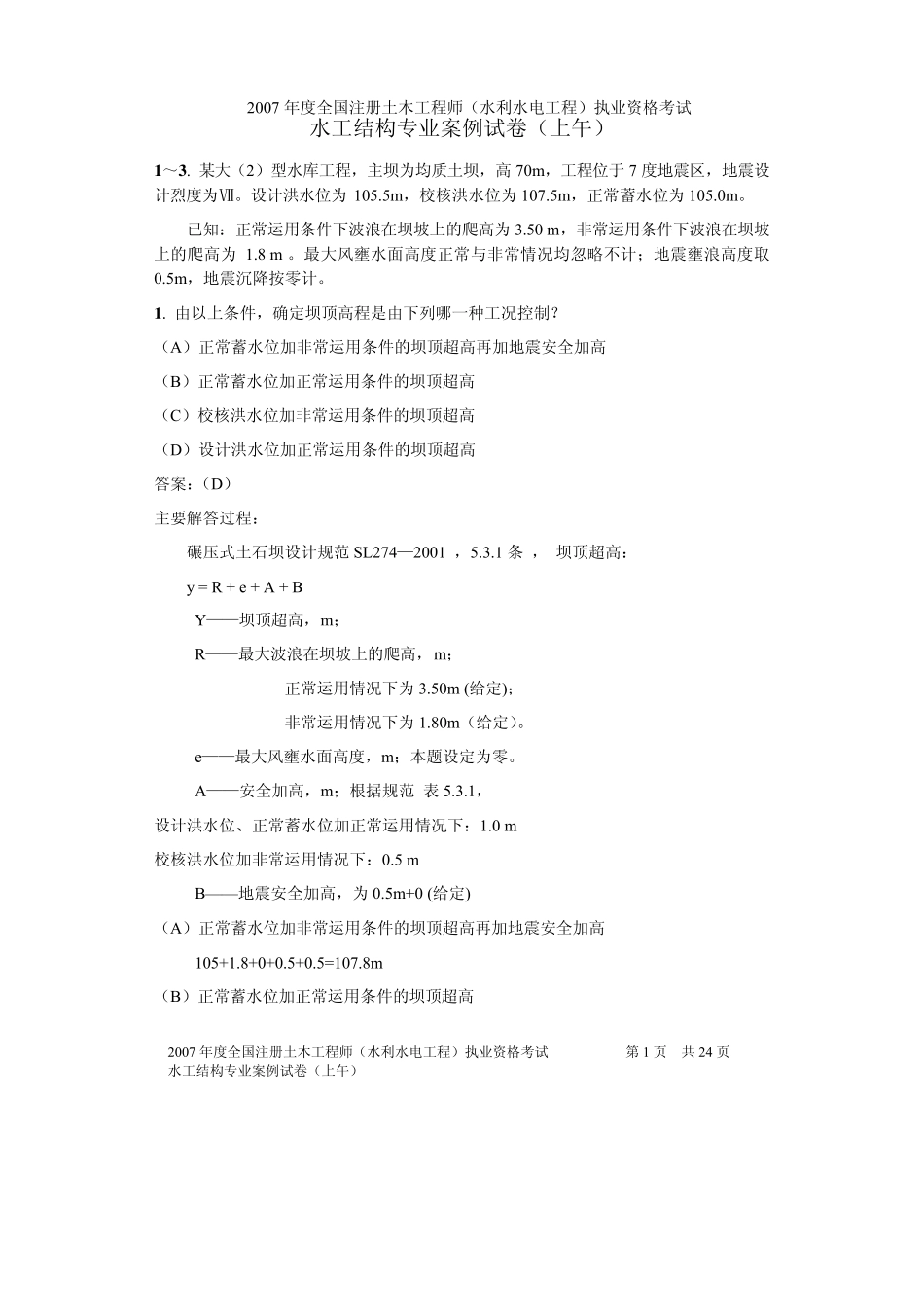

2007 年度全国注册土木工程师(水利水电工程)执业资格考试 第1 页 共24 页 水工结构专业案例试卷(上午) 2007 年度全国注册土木工程师(水利水电工程)执业资格考试 水工结构专业案例试卷(上午) 1 ~3 . 某大(2)型水库工程,主坝为均质土坝,高70m,工程位于7 度地震区,地震设计烈度为Ⅶ。设计洪水位为105.5m,校核洪水位为107.5m,正常蓄水位为105.0m。 已知:正常运用条件下波浪在坝坡上的爬高为3.50 m,非常运用条件下波浪在坝坡上的爬高为1.8 m 。最大风壅水面高度正常与非常情况均忽略不计;地震壅浪高度取0.5m,地震沉降按零计。 1 . 由以上条件,确定坝顶高程是由下列哪一种工况控制? (A)正常蓄水位加非常运用条件的坝顶超高再加地震安全加高 (B)正常蓄水位加正常运用条件的坝顶超高 (C)校核洪水位加非常运用条件的坝顶超高 (D)设计洪水位加正常运用条件的坝顶超高 答案:(D) 主要解答过程: 碾压式土石坝设计规范SL274—2001 ,5.3.1 条 , 坝顶超高: y = R + e + A + B Y——坝顶超高,m; R——最大波浪在坝坡上的爬高,m; 正常运用情况下为3.50m (给定); 非常运用情况下为1.80m(给定)。 e——最大风壅水面高度,m;本题设定为零。 A——安全加高,m;根据规范 表 5.3.1, 设计洪水位、正常蓄水位加正常运用情况下:1.0 m 校核洪水位加非常运用情况下:0.5 m B— — 地震安全加高,为0.5m+0 (给定) (A)正常蓄水位加非常运用条件的坝顶超高再加地震安全加高 105+1.8+0+0.5+0.5=107.8m (B)正常蓄水位加正常运用条件的坝顶超高 2007 年度全国注册土木工程师(水利水电工程)执业资格考试 第 2 页 共 24 页 水工结构专业案例试卷(上午) 105.0+3.5+0+1.0=109.5m (C)校核洪水位加非常运用条件的坝顶超高 107.5+1.8+0+0.5=109.8m (D)设计洪水位加正常运用条件的坝顶超高 105.5+3.5+0+1.0=110.0m 答案:(D) 2. 参照已建工程的经验,均质土坝的上、下游坝坡关系有一定的规律,该坝的综合坝坡,上、下游各拟定了四种情况,下列选项中哪一项是符合一般规律的? (A)1:2.5,1:2.8 (B)1:2.6,1:2.6 (C)1:2.6,1:3.0 (D)1:2.8,1:2.4 答案:(D ) 主要解答过程:均质土坝一般上缓下陡。 3. 当对该坝最大坝高断面进行坝坡稳定分析时,非常运用情况下,下列选项中哪一项是正确的? (A)需要计及地震荷载,...
