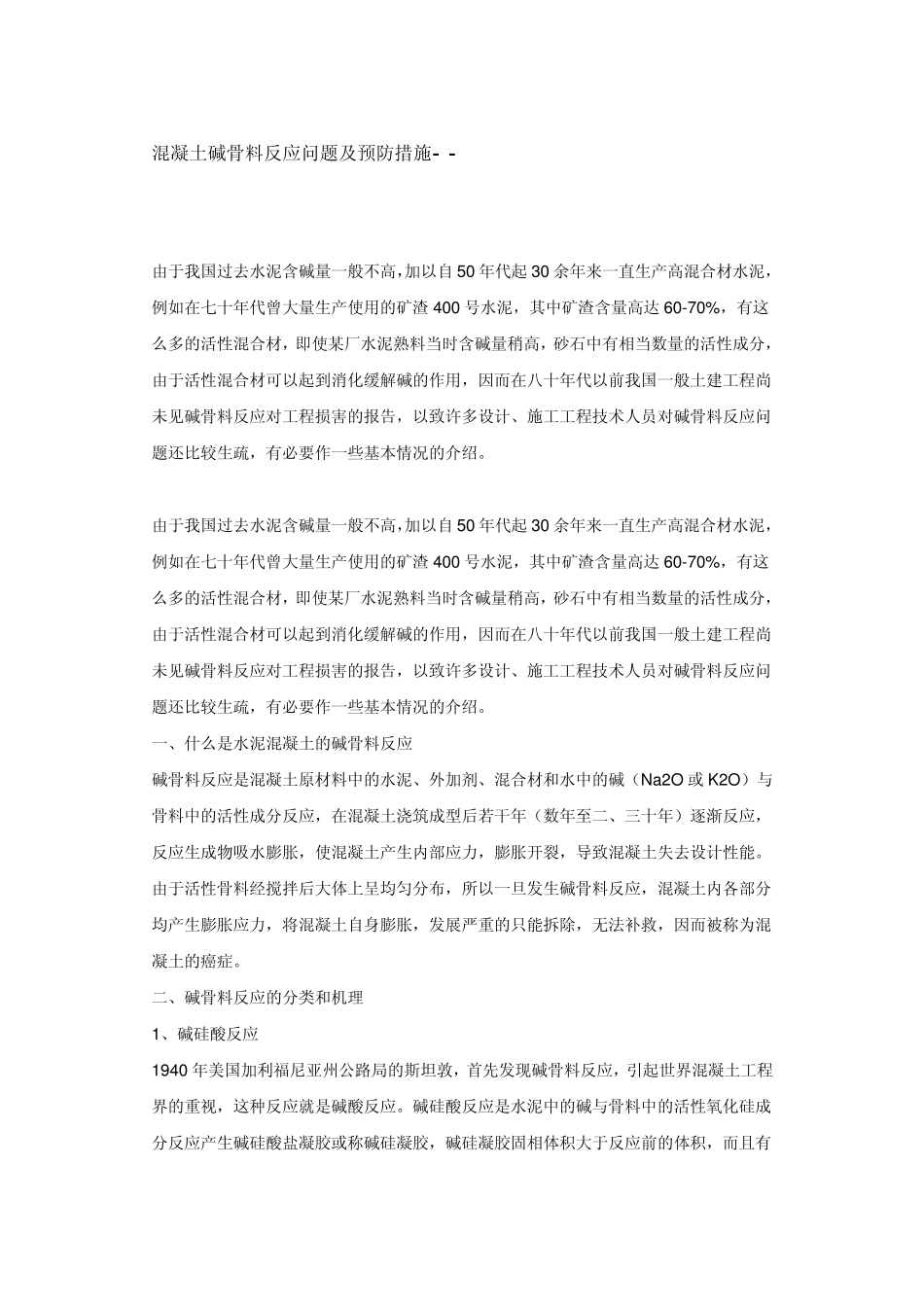

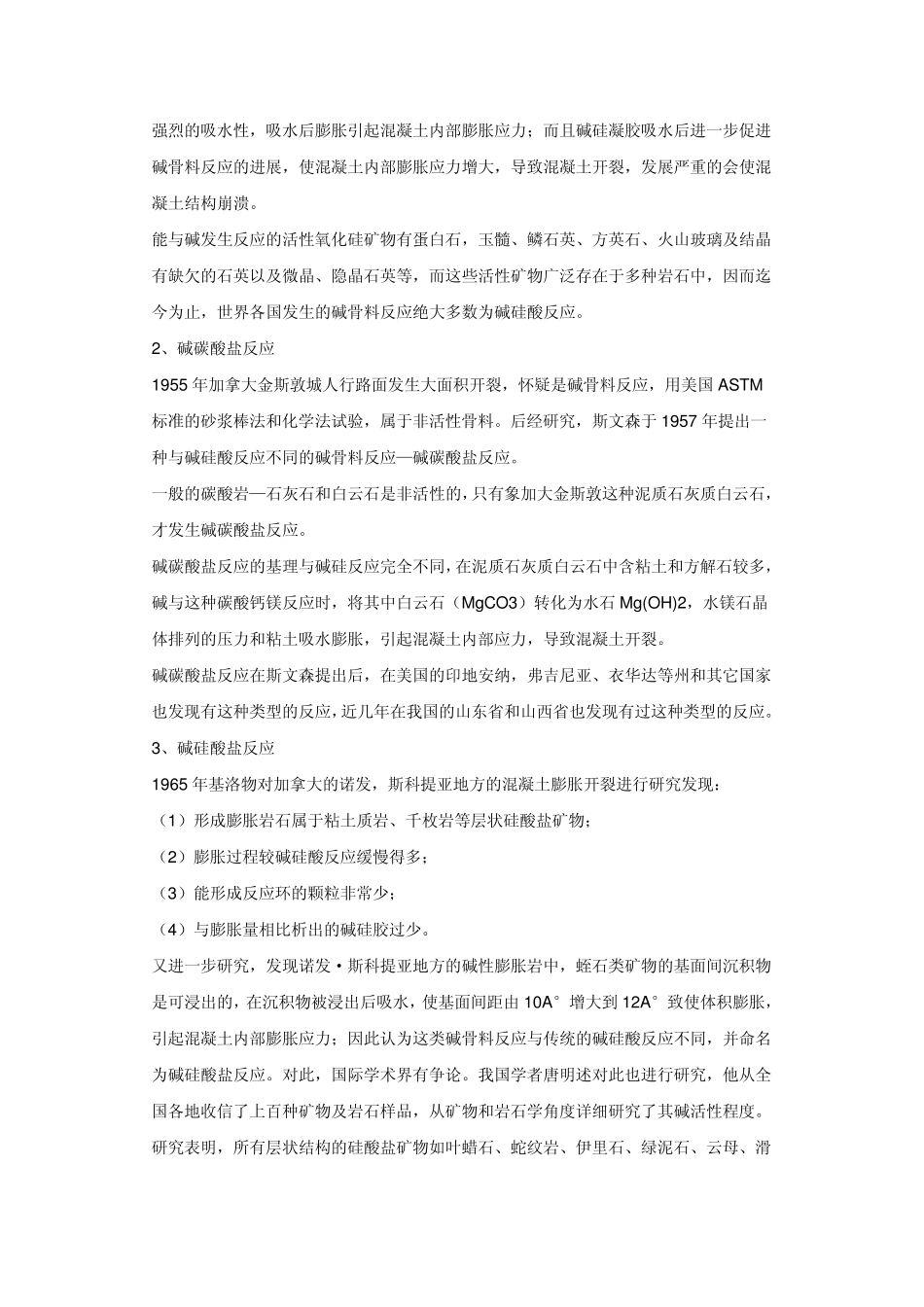

混凝土碱骨料反应问题及预防措施- - 由于我国过去水泥含碱量一般不高,加以自50 年代起30 余年来一直生产高混合材水泥,例如在七十年代曾大量生产使用的矿渣400 号水泥,其中矿渣含量高达60-70%,有这么多的活性混合材,即使某厂水泥熟料当时含碱量稍高,砂石中有相当数量的活性成分,由于活性混合材可以起到消化缓解碱的作用,因而在八十年代以前我国一般土建工程尚未见碱骨料反应对工程损害的报告,以致许多设计、施工工程技术人员对碱骨料反应问题还比较生疏,有必要作一些基本情况的介绍。 由于我国过去水泥含碱量一般不高,加以自50 年代起30 余年来一直生产高混合材水泥,例如在七十年代曾大量生产使用的矿渣400 号水泥,其中矿渣含量高达60-70%,有这么多的活性混合材,即使某厂水泥熟料当时含碱量稍高,砂石中有相当数量的活性成分,由于活性混合材可以起到消化缓解碱的作用,因而在八十年代以前我国一般土建工程尚未见碱骨料反应对工程损害的报告,以致许多设计、施工工程技术人员对碱骨料反应问题还比较生疏,有必要作一些基本情况的介绍。 一、什么是水泥混凝土的碱骨料反应 碱骨料反应是混凝土原材料中的水泥、外加剂、混合材和水中的碱(Na2O 或 K2O)与骨料中的活性成分反应,在混凝土浇筑成型后若干年(数年至二、三十年)逐渐反应,反应生成物吸水膨胀,使混凝土产生内部应力,膨胀开裂,导致混凝土失去设计性能。由于活性骨料经搅拌后大体上呈均匀分布,所以一旦发生碱骨料反应,混凝土内各部分均产生膨胀应力,将混凝土自身膨胀,发展严重的只能拆除,无法补救,因而被称为混凝土的癌症。 二、碱骨料反应的分类和机理 1、碱硅酸反应 1940 年美国加利福尼亚州公路局的斯坦敦,首先发现碱骨料反应,引起世界混凝土工程界的重视,这种反应就是碱酸反应。碱硅酸反应是水泥中的碱与骨料中的活性氧化硅成分反应产生碱硅酸盐凝胶或称碱硅凝胶,碱硅凝胶固相体积大于反应前的体积,而且有强烈的吸水性,吸水后膨胀引起混凝土内部膨胀应力;而且碱硅凝胶吸水后进一步促进碱骨料反应的进展,使混凝土内部膨胀应力增大,导致混凝土开裂,发展严重的会使混凝土结构崩溃。 能与碱发生反应的活性氧化硅矿物有蛋白石,玉髓、鳞石英、方英石、火山玻璃及结晶有缺欠的石英以及微晶、隐晶石英等,而这些活性矿物广泛存在于多种岩石中,因而迄今为止,世界各国发生的碱骨料反应绝大多数为碱硅酸反应。 2、碱碳酸盐反应 1955 年...
