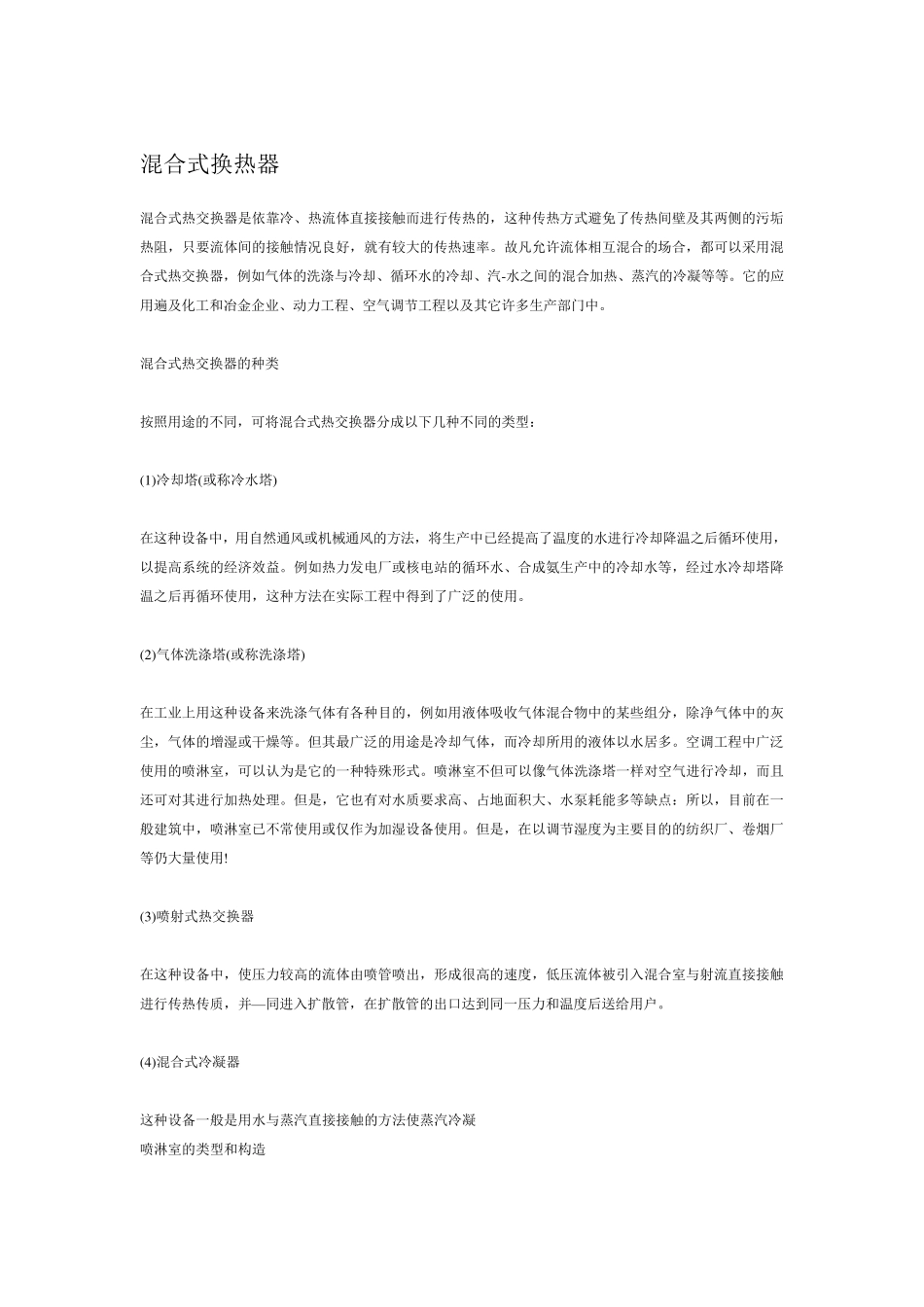

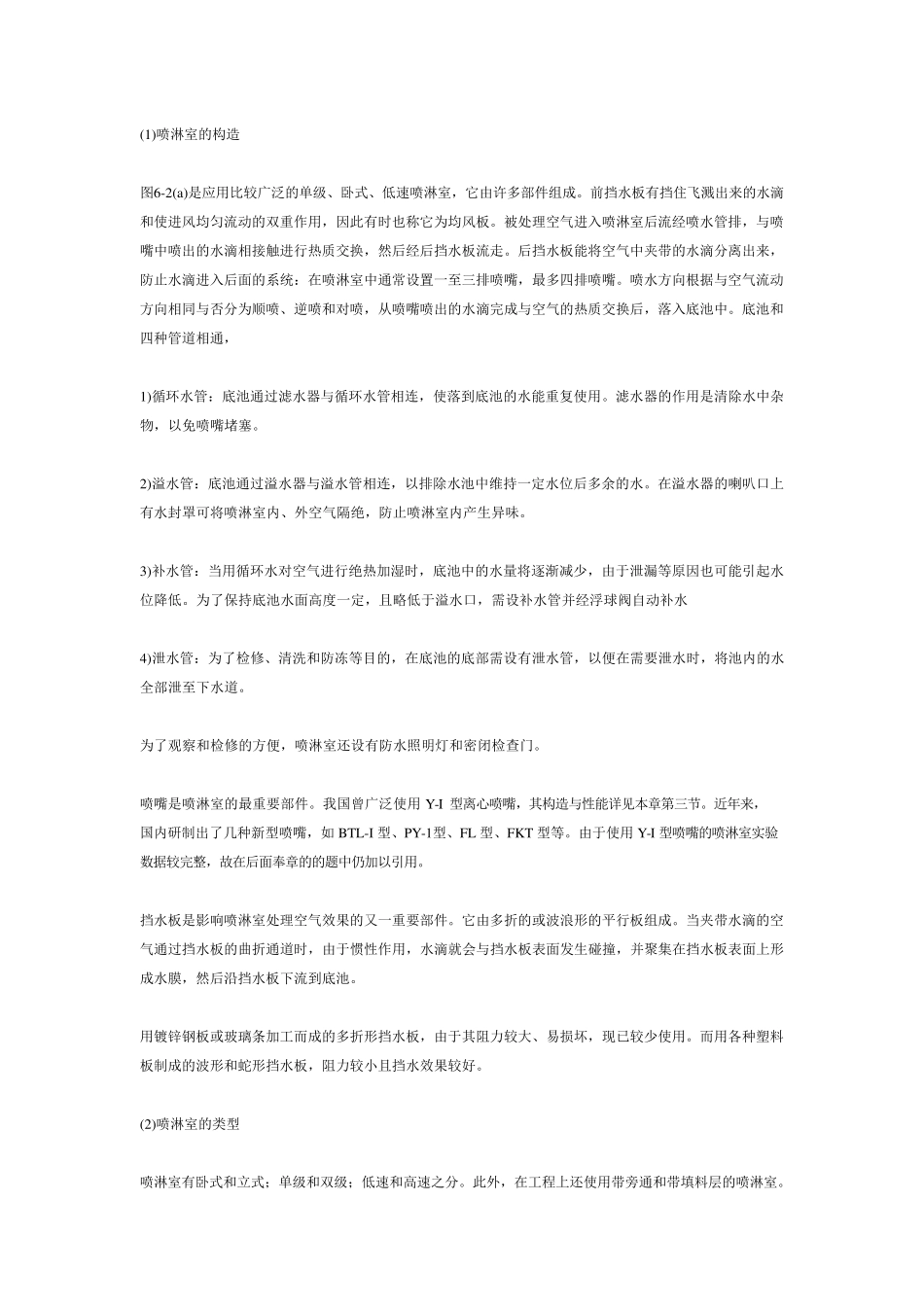

混合式换热器 混合式热交换器是依靠冷、热流体直接接触而进行传热的,这种传热方式避免了传热间壁及其两侧的污垢热阻,只要流体间的接触情况良好,就有较大的传热速率。故凡允许流体相互混合的场合,都可以采用混合式热交换器,例如气体的洗涤与冷却、循环水的冷却、汽-水之间的混合加热、蒸汽的冷凝等等。它的应用遍及化工和冶金企业、动力工程、空气调节工程以及其它许多生产部门中。 混合式热交换器的种类 按照用途的不同,可将混合式热交换器分成以下几种不同的类型: (1 )冷却塔(或称冷水塔) 在这种设备中,用自然通风或机械通风的方法,将生产中已经提高了温度的水进行冷却降温之后循环使用,以提高系统的经济效益。例如热力发电厂或核电站的循环水、合成氨生产中的冷却水等,经过水冷却塔降温之后再循环使用,这种方法在实际工程中得到了广泛的使用。 (2 )气体洗涤塔(或称洗涤塔) 在工业上用这种设备来洗涤气体有各种目的,例如用液体吸收气体混合物中的某些组分,除净气体中的灰尘,气体的增湿或干燥等。但其最广泛的用途是冷却气体,而冷却所用的液体以水居多。空调工程中广泛使用的喷淋室,可以认为是它的一种特殊形式。喷淋室不但可以像气体洗涤塔一样对空气进行冷却,而且还可对其进行加热处理。但是,它也有对水质要求高、占地面积大、水泵耗能多等缺点:所以,目前在一般建筑中,喷淋室已不常使用或仅作为加湿设备使用。但是,在以调节湿度为主要目的的纺织厂、卷烟厂等仍大量使用! (3 )喷射式热交换器 在这种设备中,使压力较高的流体由喷管喷出,形成很高的速度,低压流体被引入混合室与射流直接接触进行传热传质,并—同进入扩散管,在扩散管的出口达到同一压力和温度后送给用户。 (4 )混合式冷凝器 这种设备一般是用水与蒸汽直接接触的方法使蒸汽冷凝 喷淋室的类型和构造 (1)喷淋室的构造 图6-2(a)是应用比较广泛的单级、卧式、低速喷淋室,它由许多部件组成。前挡水板有挡住飞溅出来的水滴和使进风均匀流动的双重作用,因此有时也称它为均风板。被处理空气进入喷淋室后流经喷水管排,与喷嘴中喷出的水滴相接触进行热质交换,然后经后挡水板流走。后挡水板能将空气中夹带的水滴分离出来,防止水滴进入后面的系统:在喷淋室中通常设置一至三排喷嘴,最多四排喷嘴。喷水方向根据与空气流动方向相同与否分为顺喷、逆喷和对喷,从喷嘴喷出的水滴完成与空气的热质交换后,落入底池中。底池和四种管道相通, 1)循环...
