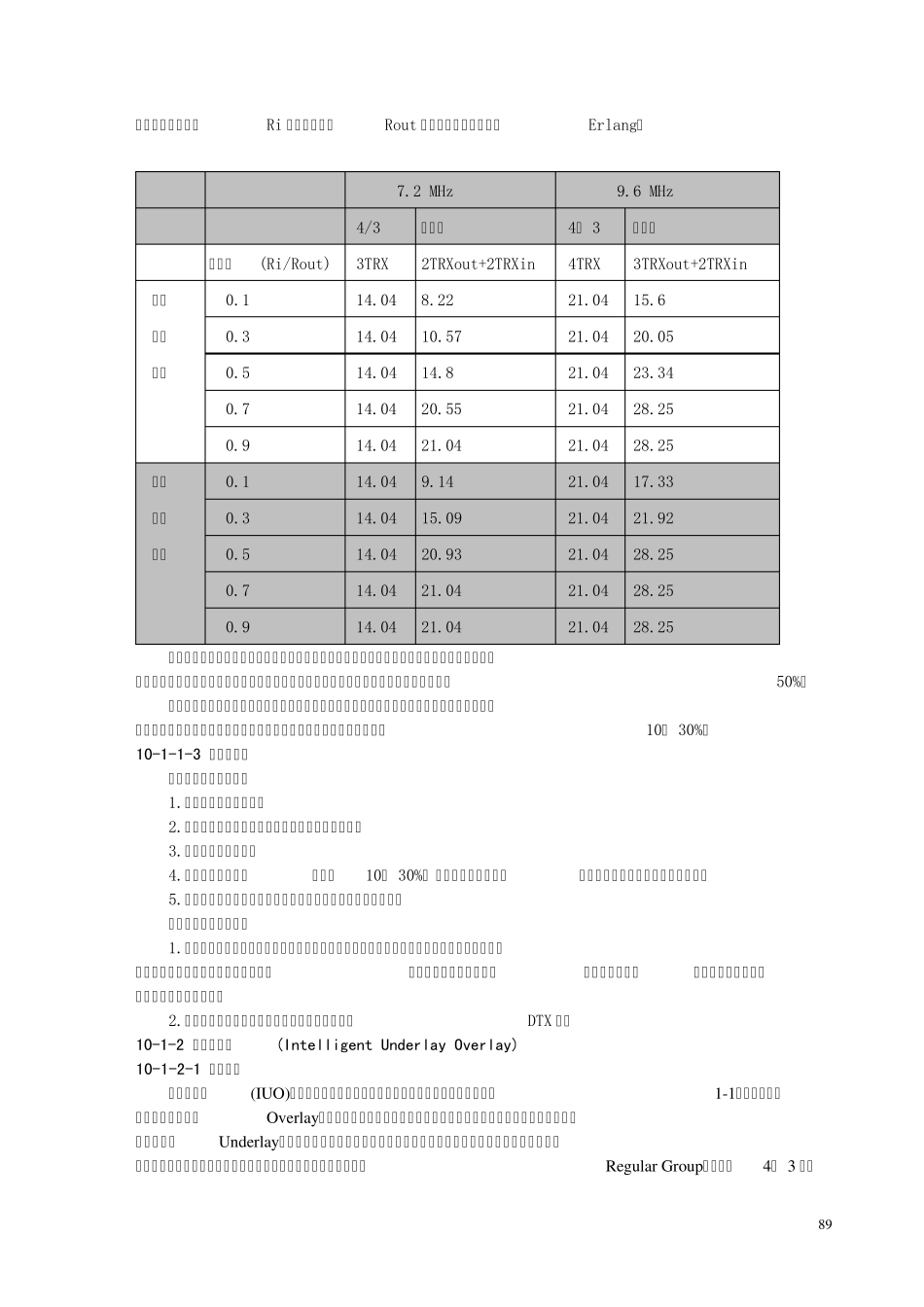

88 第十章 提高频率利用率技术简介 邮电部移动通信局 黄宇红 10-1 同心圆技术 10-1-1 普通同心圆 10-1-1-1 基本原理 所谓同心圆就是将普通的小区分为两个区域：外层及内层。外层及内层共站址，共用一套天线系统，共用同一个BCCH 信道。但外层的覆盖范围是传统的小区，而内层的TRX 采用较低的发射功率，其覆盖范围主要集中在基站附近。外层和内层的频率复用系数是不同的，外层一般采用传统的4× 3 复用方式，而内层则采用更紧密的复用方式，如3× 3， 2× 3 或1× 3。所有载波信道被分为两组，一组用于外层，一组用于内层。但公共控制信道必需属于外层信道组。也就是说通话的建立必须在外层信道上进行。同心圆的结构示意图如下 图 10-1 同心圆示意图 由于小区被划分为外层和内层，需要增加一套新的层间切换算法。采用同心圆技术后有关的切换如下： · 小区间切换 两个同心圆小区间的切换一般是在外层间进行。 · 小区内层间切换 1.内层到外层的切换 移动台达最大内层允许发射电平，且基站接收电平小于门限。 2.内层到外层的切换 基站达最大内层允许发射电平，且移动台接收电平小于门限。 3.外层到内层的切换 上下行链路的电平达内层可用门限。 ·层内切换 由于干扰原因，在层内的信道间的切换。 10-1-1-2 容量 由于内层采用了更紧密的复用方式，每个小区可以分配更多的TRX，从而提高了频率利用率，增加了网络容量。但需要注意的是同心圆内层的覆盖半径要小于一般小区，其对话务量的吸收是受话务分布情况及覆盖范围限制的。下表是不同话务分布，不同覆盖范围情况下同心圆与传统4× 3 89 方式的容量比较，Ri 为内层半径，Rout 为外层半径，容量单位Erlang： 7.2 MHz 9.6 MHz 4/3 同心圆 4× 3 同心圆 覆盖比(Ri/Rout) 3TRX 2TRXout+2TRXin 4TRX 3TRXout+2TRXin 话务 0.1 14.04 8.22 21.04 15.6 均匀 0.3 14.04 10.57 21.04 20.05 分布 0.5 14.04 14.8 21.04 23.34 0.7 14.04 20.55 21.04 28.25 0.9 14.04 21.04 21.04 28.25 话务 0.1 14.04 9.14 21.04 17.33 线性 0.3 14.04 15.09 21.04 21.92 分布 0.5 14.04 20.93 21.04 28.25 0.7 14.04 21.04 21.04 28.25 0.9 14.04 21.04 21.04 28.25 需要说明的是覆盖比是与频率复用类型有关的，频率复用类型越紧密，同频干扰越大，内层覆盖半径将越小。因此覆盖半径不是任意设置...
