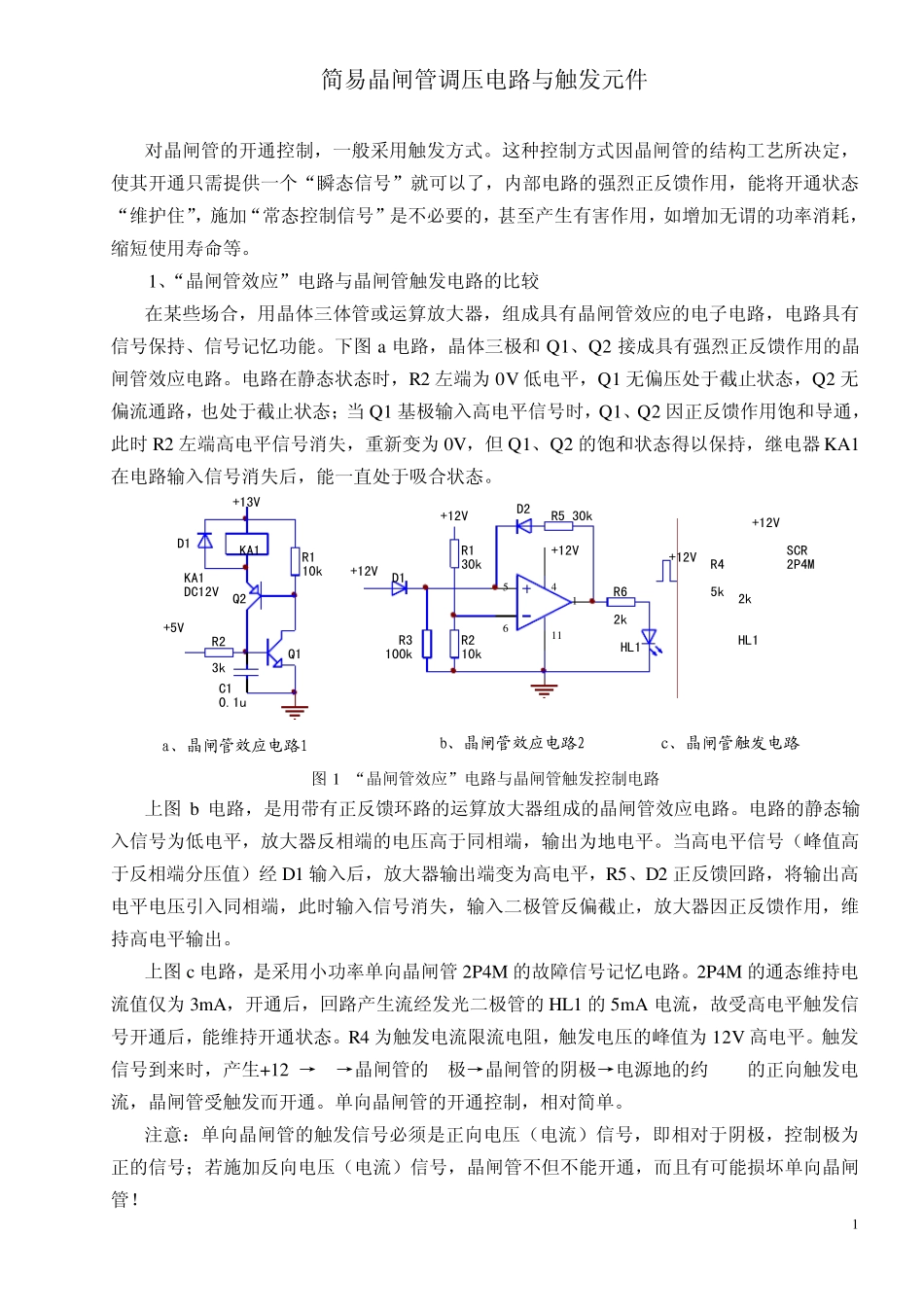

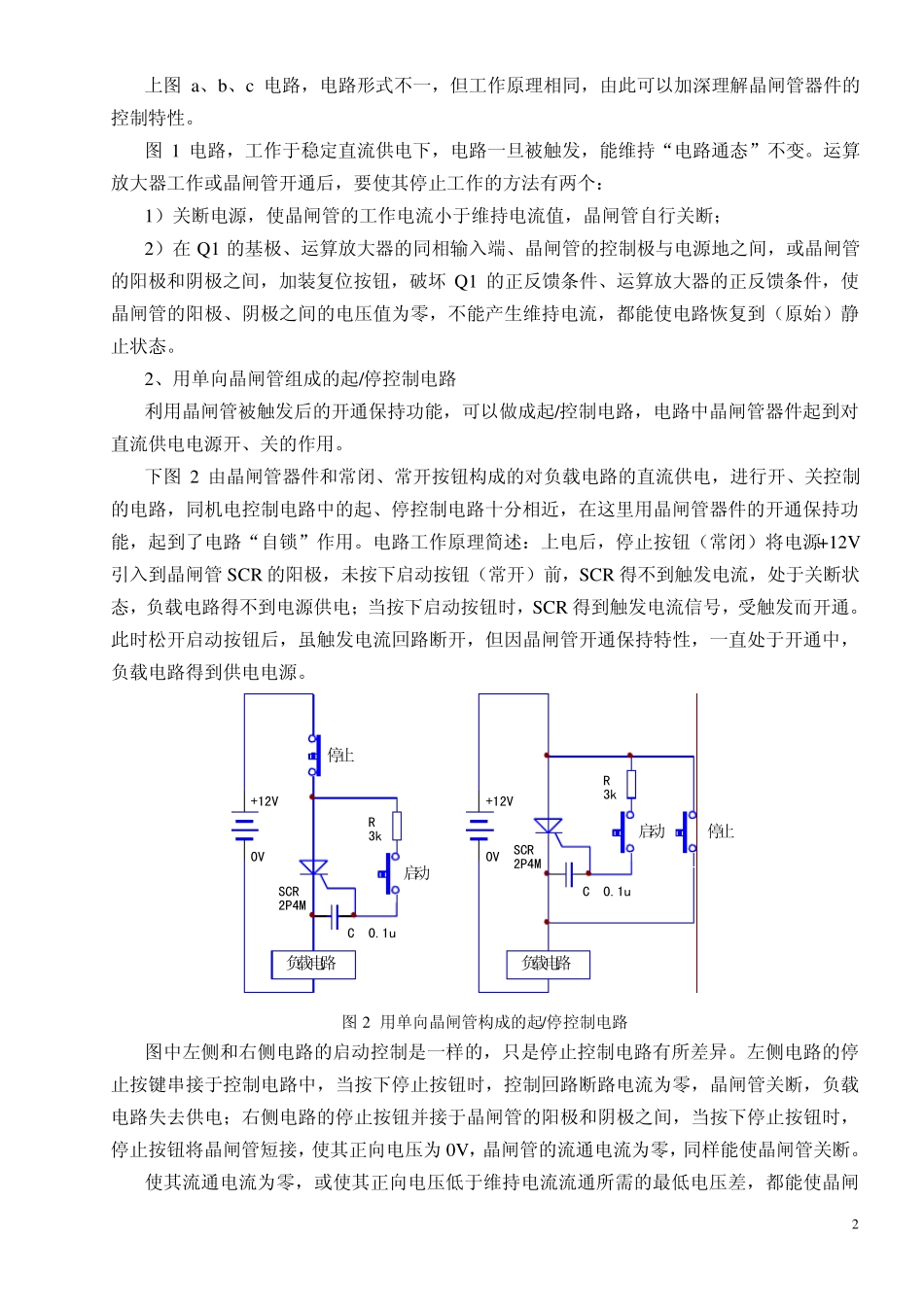

1 简易晶闸管调压电路与触发元件 对晶闸管的开通控制，一般采用触发方式。这种控制方式因晶闸管的结构工艺所决定，使其开通只需提供一个“瞬态信号”就可以了，内部电路的强烈正反馈作用，能将开通状态“维护住”，施加“常态控制信号”是不必要的，甚至产生有害作用，如增加无谓的功率消耗，缩短使用寿命等。 1、“晶闸管效应”电路与晶闸管触发电路的比较 在某些场合，用晶体三体管或运算放大器，组成具有晶闸管效应的电子电路，电路具有信号保持、信号记忆功能。下图 a 电路，晶体三极和 Q1、Q2 接成具有强烈正反馈作用的晶闸管效应电路。电路在静态状态时，R2 左端为 0V 低电平，Q1 无偏压处于截止状态，Q2 无偏流通路，也处于截止状态；当 Q1 基极输入高电平信号时，Q1、Q2 因正反馈作用饱和导通，此时 R2 左端高电平信号消失，重新变为 0V，但 Q1、Q2 的饱和状态得以保持，继电器 KA1在电路输入信号消失后，能一直处于吸合状态。 +13V3k+5VHL165141110kKA1R1R2D1DC12VQ1Q2KA1D1+12V+12V+12VR130kR210k2kR6R3100kD2R5 30k0.1uC1SCR2P4M2kHL1+12V5kR4+12Va、晶闸管效应电路1b、晶闸管效应电路2c、晶闸管触发电路 图 1 “晶闸管效应”电路与晶闸管触发控制电路 上图 b 电路，是用带有正反馈环路的运算放大器组成的晶闸管效应电路。电路的静态输入信号为低电平，放大器反相端的电压高于同相端，输出为地电平。当高电平信号（峰值高于反相端分压值）经 D1 输入后，放大器输出端变为高电平，R5、D2 正反馈回路，将输出高电平电压引入同相端，此时输入信号消失，输入二极管反偏截止，放大器因正反馈作用，维持高电平输出。 上图 c 电路，是采用小功率单向晶闸管2P4M 的故障信号记忆电路。2P4M 的通态维持电流值仅为 3m A，开通后，回路产生流经发光二极管的HL1 的5m A 电流，故受高电平触发信号开通后，能维持开通状态。R4 为触发电流限流电阻，触发电压的峰值为 12V 高电平。触发信号到来时，产生+12V→R4→晶闸管的G极→晶闸管的阴极→电源地的约 2mA的正向触发电流，晶闸管受触发而开通。单向晶闸管的开通控制，相对简单。 注意：单向晶闸管的触发信号必须是正向电压（电流）信号，即相对于阴极，控制极为正的信号；若施加反向电压（电流）信号，晶闸管不但不能开通，而且有可能损坏单向晶闸管！ 2 上图a、b、c 电路，电路形式不一，但工作原理相同，由此可以加深理解晶闸管器件的控制特性。...
