PECVD培训资料VIP免费

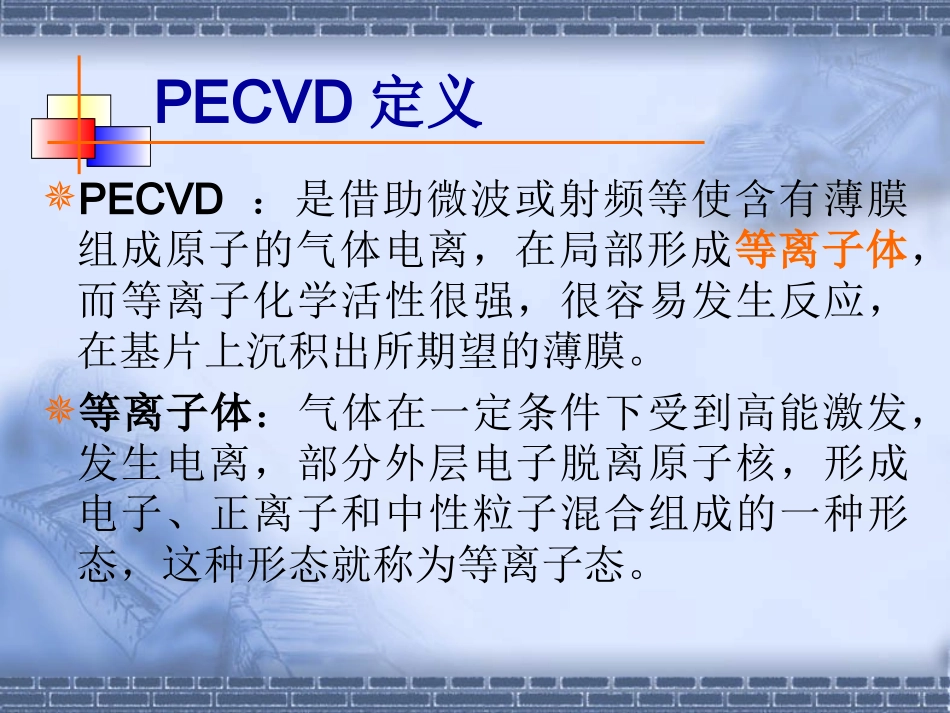

目录PECVD定义PECVD原理PECVD的特点PECVD种类PECVD的镀膜作用PECVD的钝化作用PECVD安全PECVD定义PECVD：是借助微波或射频等使含有薄膜组成原子的气体电离，在局部形成等离子体，而等离子化学活性很强，很容易发生反应，在基片上沉积出所期望的薄膜。等离子体：气体在一定条件下受到高能激发，发生电离，部分外层电子脱离原子核，形成电子、正离子和中性粒子混合组成的一种形态，这种形态就称为等离子态。PECVD原理PECVD技术原理是利用低温等离子体作能量源，样品置于低气压下辉光放电的阴极上，利用辉光放电（或另加发热体）使样品升温到预定的温度，然后通入适量的反应气体，气体经一系列化学反应和等离子体反应，在样品表面形成固态薄膜。PECVD方法区别于其它CVD方法的特点在于等离子体中含有大量高能量的电子，它们可以提供化学气相沉积过程所需的激活能。电子与气相分子的碰撞可以促进气体分子的分解、化合、激发和电离过程，生成活性很高的各种化学基团，因而显著降低CVD薄膜沉积的温度范围，使得原来需要在高温下才能进行的CVD过程得以在低温实现。一般说来,采用PECVD技术制备薄膜材料时，薄膜的生长主要包含以下三个基本过程：（一）在非平衡等离子体中，电子与反应气体发生初级反应，使得反应气体发生分解，形成离子和活性基团的混合物；（二）各种活性基团向薄膜生长表面和管壁扩散输运，同时发生各反应物之间的次级反应；（三）到达生长表面的各种初级反应和次级反应产物被吸附并与表面发生反应，同时伴随有气相分子物的再放出。（一）在辉光放电条件下，由于硅烷等离子体中的电子具有几个ev以上的能量，因此H2和SiH4受电子的碰撞会发生分解，此类反应属于初级反应。若不考虑分解时的中间激发态，可以得到如下一些生成SiHm（m=0,1,2,3）与原子H的离解反应：•e+SiH4→SiH2+H2+e(2.1)•e+SiH4→SiH3+H+e(2.2)•e+SiH4→Si+2H2+e(2.3)•e+SiH4→SiH+H2+H+e(2.4)•e+H2→2H+e(2.5)按照基态分子的标准生产热计算，上述各离解过程(2.1)~(2.5)所需的能量依次为2.1、4.1、4.4、5.9eV和4.5eV。等离子体内的高能量电子还能够发生如下的电离反应：•e+SiH4→SiH2++H2+2e(2.6)•e+SiH4→SiH3++H+2e(2.7)•e+SiH4→Si++2H2+2e(2.8)•e+SiH4→SiH++H2+H+2e(2.9)以上各电离反应(2.6)~(2.9)需要的能量分别为11.9，12.3，13.6和15.3eV，由于反应能量的差异，因此(2.1)~(2.9)各反应发生的几率是极不均匀的。此外，随反应过程(2.1)~(2.5)生成的SiHm也会发生下列的次级反应而电离，例如SiH+e→SiH++2e(2.10)SiH2+e→SiH2++2e(2.11)SiH3+e→SiH3++2e(2.12)上述反应如果借助于单电子过程进行，大约需要12eV以上的能量。鉴于通常制备硅基薄膜的气压条件下（10～100Pa）,电子密度约为1010cm-3的弱电离等离子体中10eV以上的高能电子数目较少,累积电离的几率一般也比激发几率小，因此硅烷等离子体中，上述离化物的比例很小，SiHm的中性基团占支配地位，因为所需能量不同，SiHm的浓度按照SiH3,SiH2,Si,SiH的顺序递减。（二）除上述的离解反应和电离反应之外，离子分子之间的次级反应也很重要：SiH2++SiH4→SiH3++SiH3(2.13)因此，就离子浓度而言，SiH3+比SiH2+多。它可以说明在通常的SiH4等离子体中SiH3+离子比SiH2+离子多的原因。此外，还会发生由等离子体中氢原子夺取SiH4中氢的分子-原子碰撞反应：H+SiH4→SiH3+H2(2.14)这是一个放热反应，也是形成乙硅烷Si2H6的前驱反应。当然上述基团不仅仅处于基态，在等离子体中还会被激励到激发态。对硅烷等离子体的发射光谱研究的结果表明，存在有Si,SiH,H等的光学允许跃迁激发态[11],也存在SiH2,SiH3的振动激发态。（三）硅烷等离子体中的离化基团只是在低气压（<5×10-3Torr）高电离的等离子体条件下才对薄膜沉积有显著的贡献，在一般硅薄膜的沉积条件下，各种中性基团的含量远远大于离化基团，SiH4分解产生的中性基团是薄膜生长过程中最重要的活性物质。由于薄膜生长表面的悬挂键通常都被H钝化，因此对于SiH2和SiH3等含氢的活性基团，表面反应必须经历吸收成键与放氢过程，并且放氢是这...
