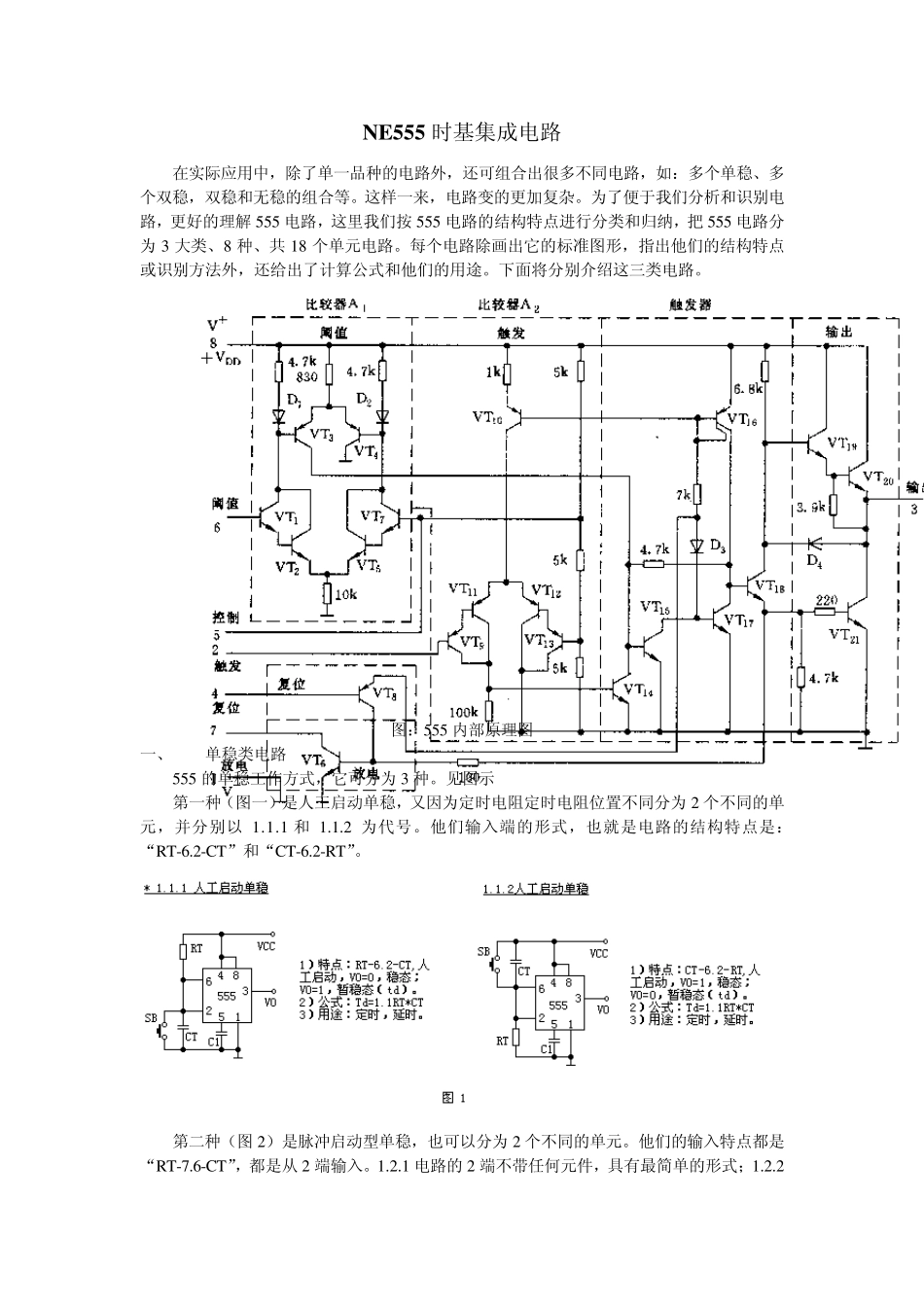

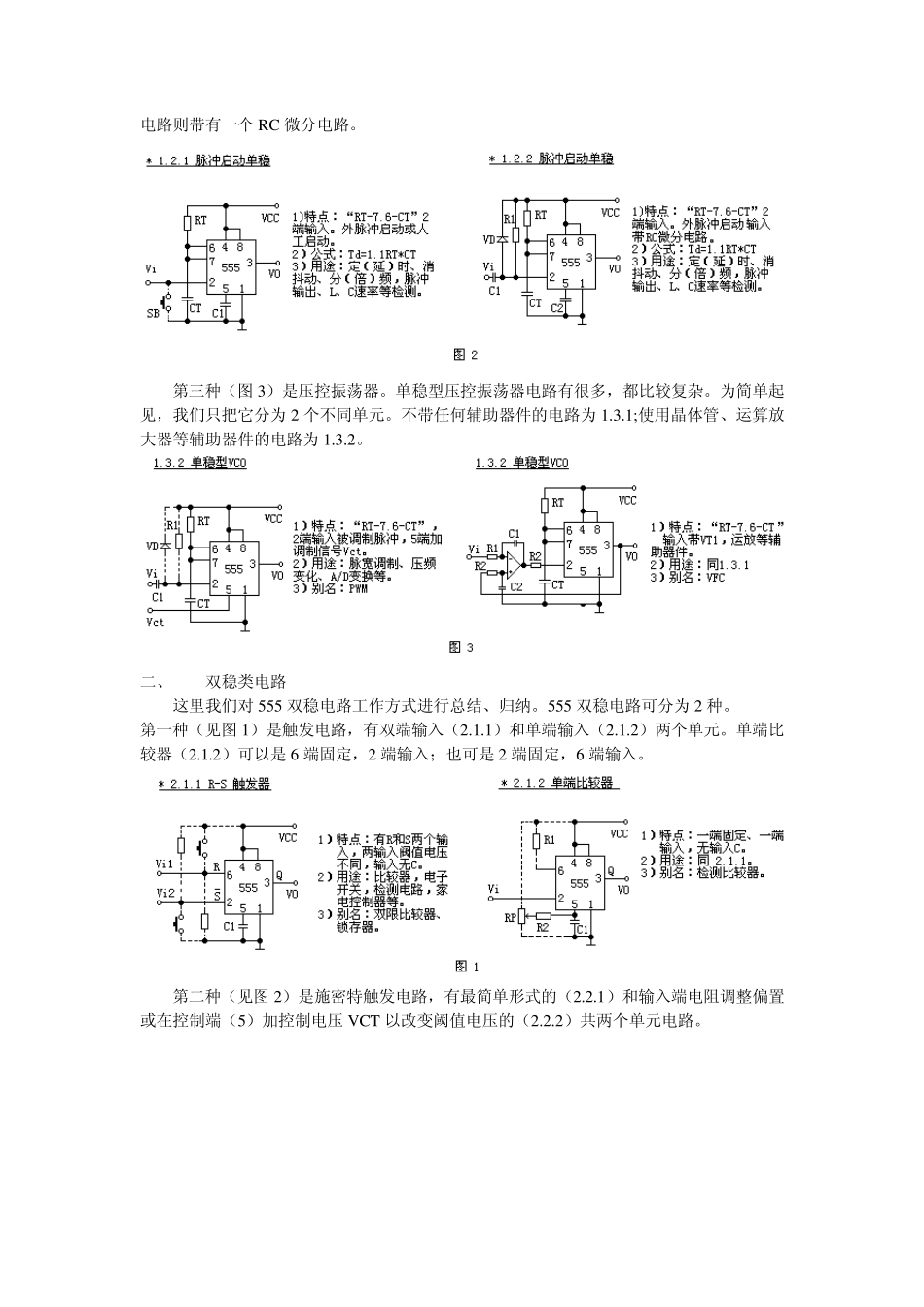

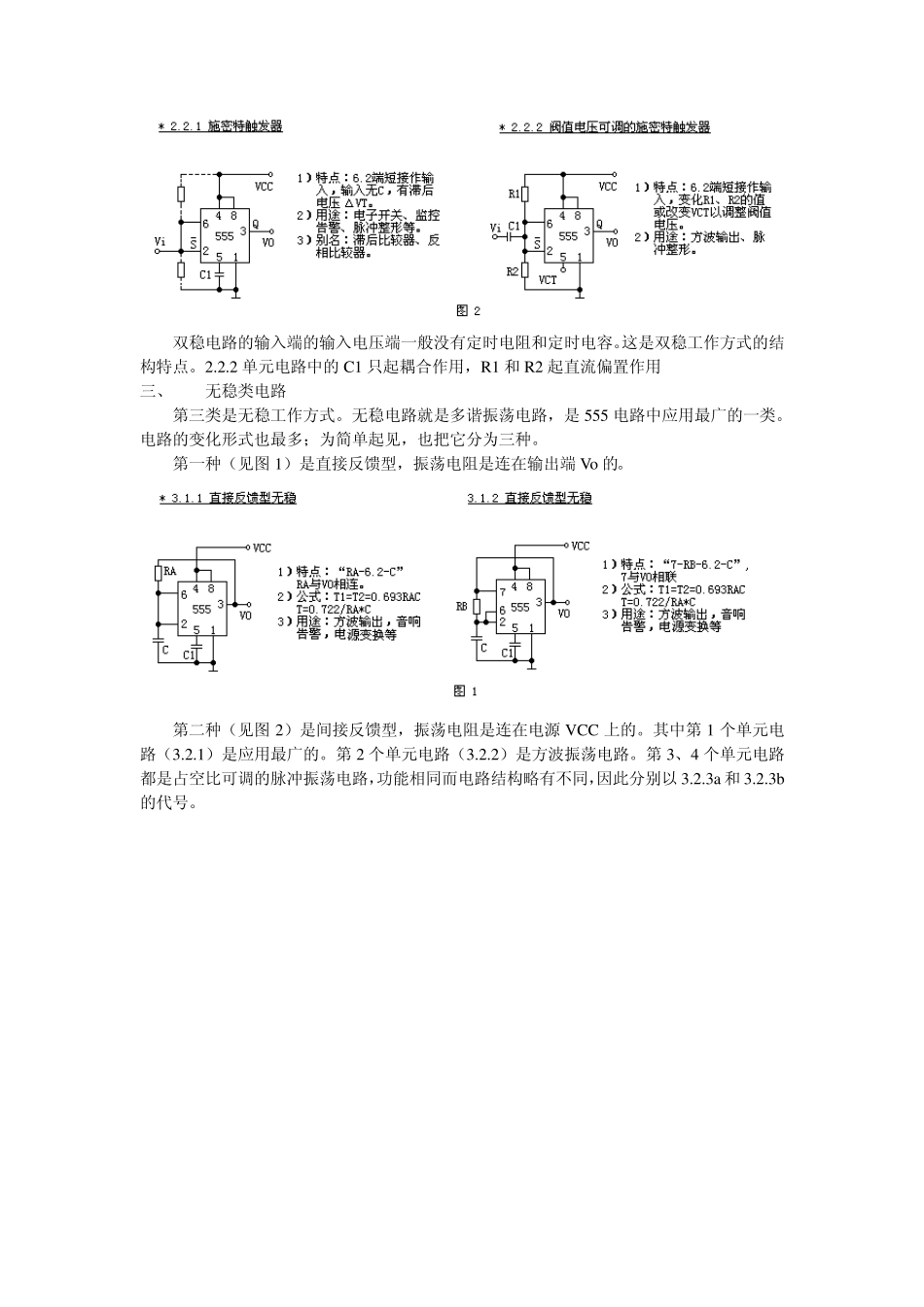

NE555 时基集成电路 在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳，双稳和无稳的组合等。这样一来，电路变的更加复杂。为了便于我们分析和识别电路，更好的理解 555 电路，这里我们按 555 电路的结构特点进行分类和归纳，把 555 电路分为 3 大类、8 种、共 18 个单元电路。每个电路除画出它的标准图形，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。下面将分别介绍这三类电路。 图：555 内部原理图 一、 单稳类电路 555 的单稳工作方式，它可分为 3 种。见图示 第一种（图一）是人工启动单稳，又因为定时电阻定时电阻位置不同分为 2 个不同的单元，并分别以 1.1.1 和 1.1.2 为代号。他们输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。 第二种（图 2）是脉冲启动型单稳，也可以分为 2 个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从 2 端输入。1.2.1 电路的 2 端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC 微分电路。 第三种（图3）是压控振荡器。单稳型压控振荡器电路有很多，都比较复杂。为简单起见，我们只把它分为2 个不同单元。不带任何辅助器件的电路为1.3.1;使用晶体管、运算放大器等辅助器件的电路为1.3.2。 二、 双稳类电路 这里我们对 555 双稳电路工作方式进行总结、归纳。555 双稳电路可分为2 种。 第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）两个单元。单端比较器（2.1.2）可以是6 端固定，2 端输入；也可是2 端固定，6 端输入。 第二种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT 以改变阈值电压的（2.2.2）共两个单元电路。 双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方式的结构特点。2.2.2 单元电路中的C1 只起耦合作用，R1 和R2 起直流偏置作用 三、 无稳类电路 第三类是无稳工作方式。无稳电路就是多谐振荡电路，是555 电路中应用最广的一类。电路的变化形式也最多；为简单起见，也把它分为三种。 第一种（见图 1）是直接反馈型，振荡电阻是连在输出端Vo 的。 第二种（见图 2）是间接反馈型，振荡电阻是连在电源 VCC 上的。其中第 1 个单元电路（3.2.1）是应用最广的。第 2 个单元电路（3.2.2）是方波振荡电路。第 3、4...
