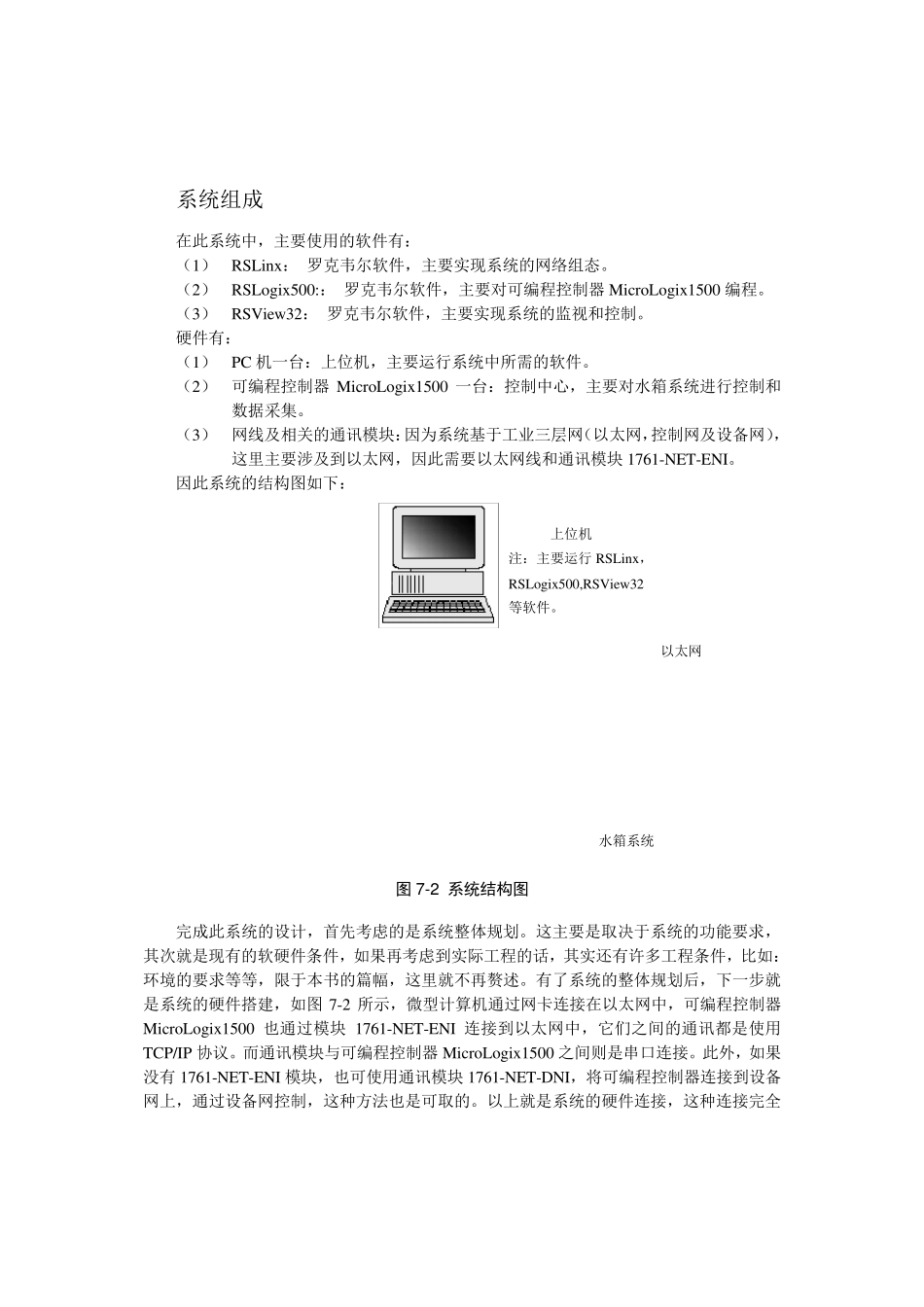

第7 章 组态软件RSView32 的使用 学习目标 1． 了解水箱控制系统的设计过程 2． 深入学习组态软件RSView 32 功能 3． 学会如何使用组态软件RSView 32 4． 了解使用组态软件RSView 32 设计工程的一般步骤 工程实例 在现代化的工业生产中，我们经常需要通过监控软件对现场的自动化设备进行监视和控制。下面我们所要介绍的罗克韦尔软件公司的RSView 32 就是一种高度集成、基于组件并用于监视和控制自动化设备的人机界面监控软件。它的功能十分强大，因此应用是非常广泛的。例如，工业生产中水箱液位的监控，我们可以通过组态软件RSVIew 32 和其它相关的软硬件完成如下功能： 1． 远程控制水箱的进水阀和出水阀。 2． 监控水箱液位在要求的范围内。 3． 记录并保存液位数据。 4． 实时监测水箱的液位的变化，创建实时趋势图。 5． 液位监测报警功能。 图7 -1 水箱控制示意图 本章我们就以此系统为例，详细介绍组态软件RSView 32 各部分功能，同时也使读者了解使用组态软件RSView 32 进行工程设计的一般步骤。在这之前，我们先了解一下此水箱液位控制系统。 生产供水口 电动阀门进水口 电动阀门出水口 水箱 系统组成 在此系统中，主要使用的软件有： （1） RSLinx： 罗克韦尔软件，主要实现系统的网络组态。 （2） RSLogix500:： 罗克韦尔软件，主要对可编程控制器 MicroLogix1500 编程。 （3） RSView32： 罗克韦尔软件，主要实现系统的监视和控制。 硬件有： （1） PC 机一台：上位机，主要运行系统中所需的软件。 （2） 可编程控制器 MicroLogix1500 一台：控制中心，主要对水箱系统进行控制和数据采集。 （3） 网线及相关的通讯模块：因为系统基于工业三层网（以太网，控制网及设备网），这里主要涉及到以太网，因此需要以太网线和通讯模块 1761-NET-ENI。 因此系统的结构图如下： 图 7 -2 系统结构图 完成此系统的设计，首先考虑的是系统整体规划。这主要是取决于系统的功能要求，其次就是现有的软硬件条件，如果再考虑到实际工程的话，其实还有许多工程条件，比如：环境的要求等等，限于本书的篇幅，这里就不再赘述。有了系统的整体规划后，下一步就是系统的硬件搭建，如图 7-2 所示，微型计算机通过网卡连接在以太网中，可编程控制器MicroLogix1500 也通过模块 1761-NET-ENI 连接到以太网中，它们之间的通讯都是使用TCP/IP 协议。而通讯模块与可编程控制器 M...
