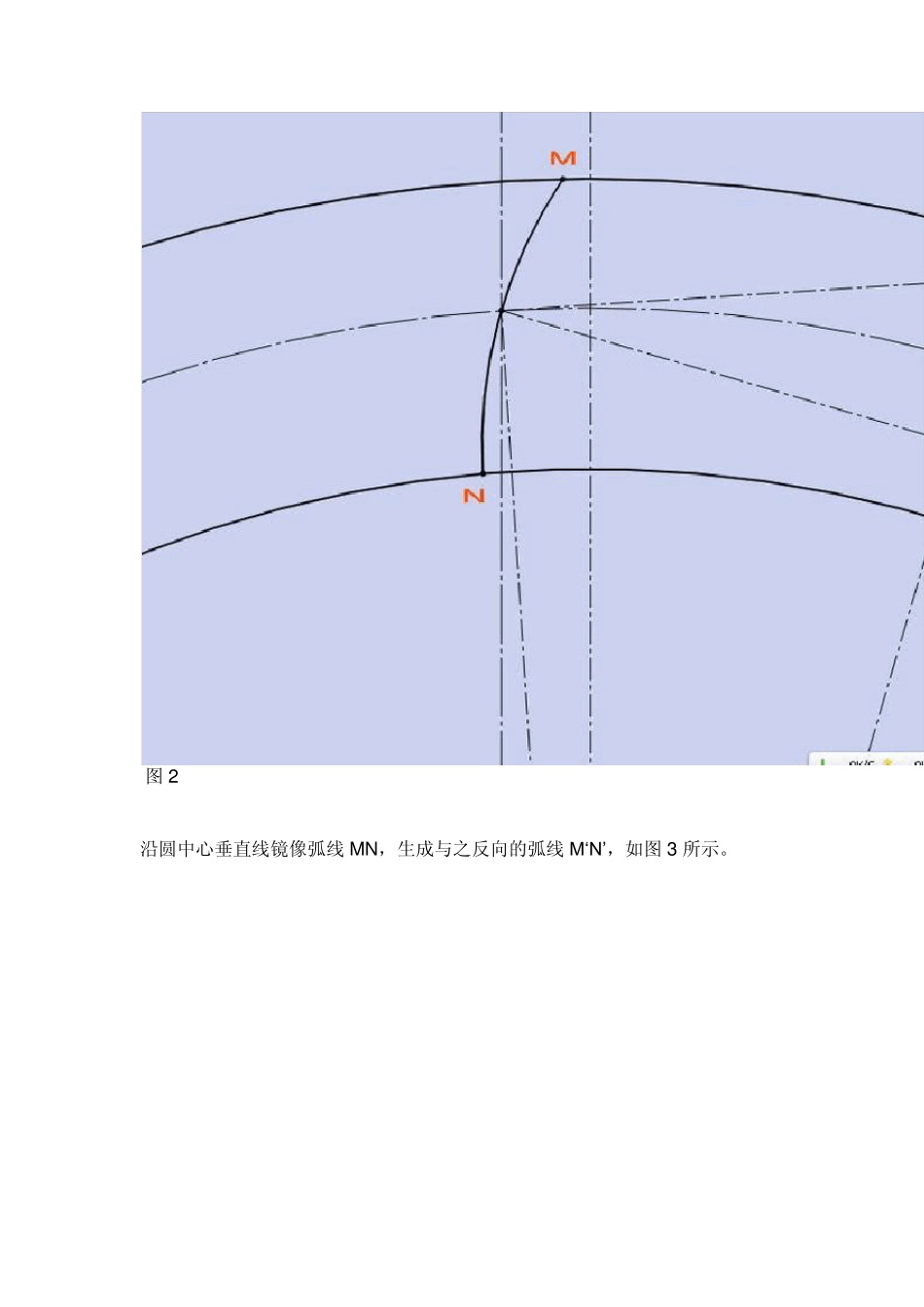

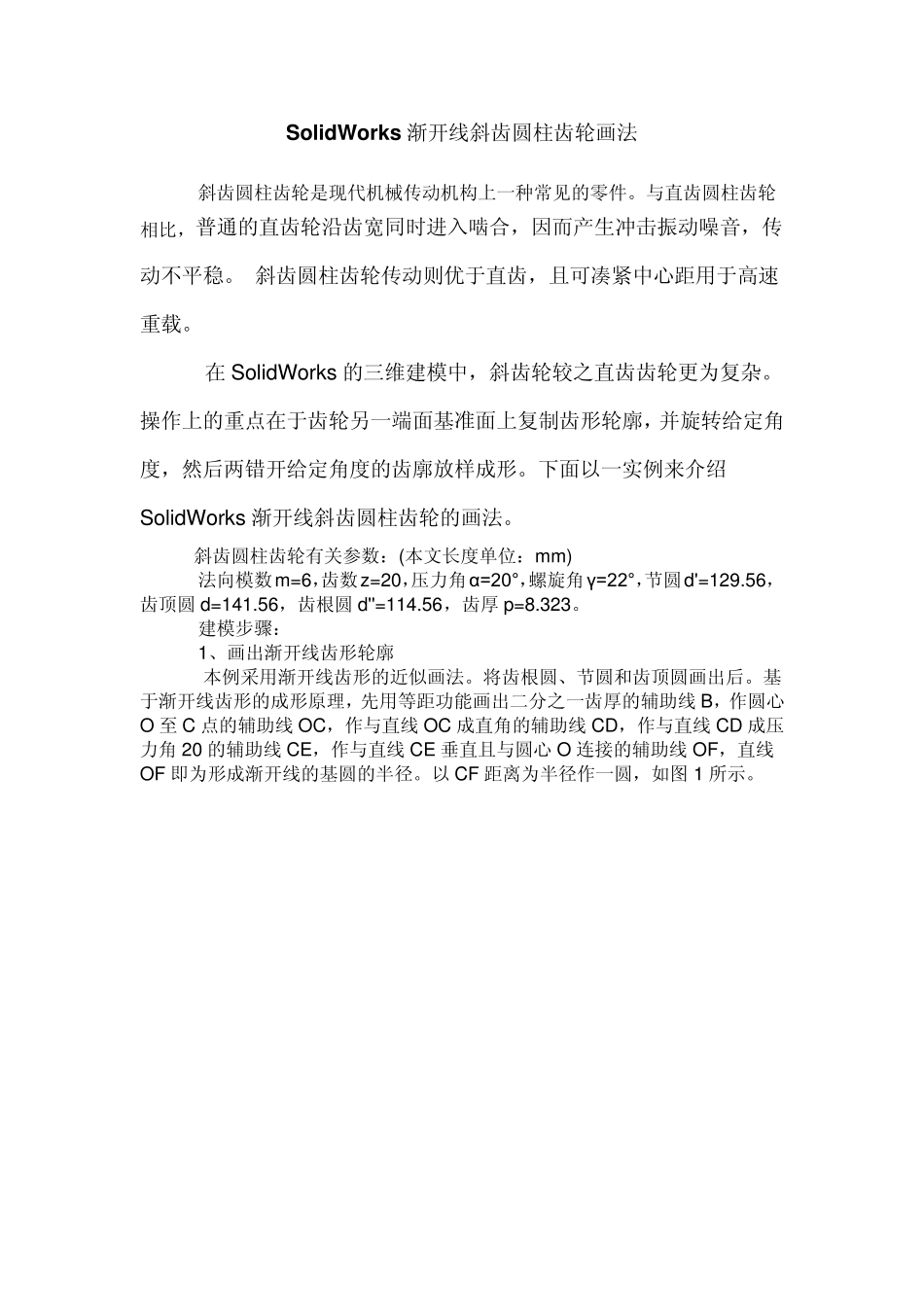

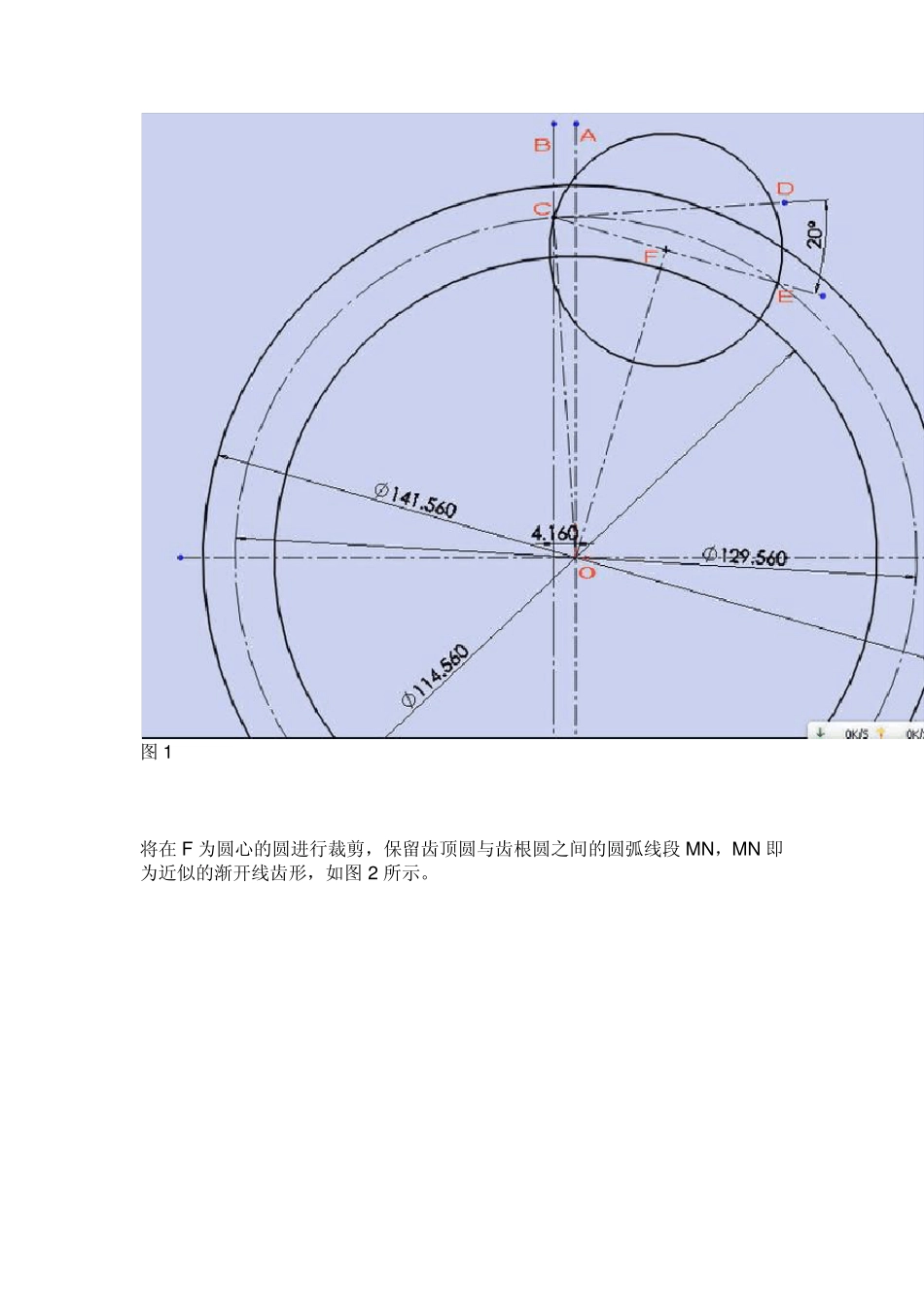

SolidWorks 渐开线斜齿圆柱齿轮画法 斜齿圆柱齿轮是现代机械传动机构上一种常见的零件。与直齿圆柱齿轮相比,普通的直齿轮沿齿宽同时进入啮合,因而产生冲击振动噪音,传动不平稳。 斜齿圆柱齿轮传动则优于直齿,且可凑紧中心距用于高速重载。 在 SolidWorks 的三维建模中,斜齿轮较之直齿齿轮更为复杂。操作上的重点在于齿轮另一端面基准面上复制齿形轮廓,并旋转给定角度,然后两错开给定角度的齿廓放样成形。下面以一实例来介绍SolidWorks 渐开线斜齿圆柱齿轮的画法。 斜齿圆柱齿轮有关参数:(本文长度单位:mm) 法向模数m=6,齿数z =20,压力角α=20°,螺旋角γ=22°,节圆d'=129.56,齿顶圆 d=141.56,齿根圆 d''=114.56,齿厚p=8.323。 建模步骤: 1、画出渐开线齿形轮廓 本例采用渐开线齿形的近似画法。将齿根圆、节圆和齿顶圆画出后。基于渐开线齿形的成形原理,先用等距功能画出二分之一齿厚的辅助线 B,作圆心O 至 C 点的辅助线 OC,作与直线 OC 成直角的辅助线 CD,作与直线 CD 成压力角 20 的辅助线 CE,作与直线 CE 垂直且与圆心 O 连接的辅助线 OF,直线OF 即为形成渐开线的基圆的半径。以 CF 距离为半径作一圆,如图 1 所示。 图1 将在F 为圆心的圆进行裁剪,保留齿顶圆与齿根圆之间的圆弧线段MN,MN即为近似的渐开线齿形,如图2 所示。 图2 沿圆中心垂直线镜像弧线MN,生成与之反向的弧线M„N‟,如图3 所示。 图3 用“绘制圆角”倒俩齿根圆角R 1,裁剪去掉多余线段,生成近似渐开线齿形,如图4 所示。 图4 2 、复制齿形轮廓到斜齿轮的另一端面 通过重新绘制齿根圆,裁剪多余线段,生成渐开线齿形一个轮廓封闭区域,如图5 所示。 图5 退出草图,在工具栏上点击“参考几何体”在下拉菜单中选择“基准面”,或点击菜单“插入---参与几何体---基准面”,弹出基准面属性管理器,再点击绘图区左上角的设计树,将设计树打开。在属性管理器的“第一参考”中,选择“前视基准面”,修改“偏移距离”项的数据为 9 0 ,然后回车或者点击属性管理器上的“勾”进行确定,生成斜齿轮的另一个端面,即基准面1 。如图6 所示。 图6 在基准面1 中,点击“草图绘制”按钮,进入草图绘制状态。再点击“转换实体引用”按钮,弹出其属性管理器。点击已经绘制完成的齿形轮廓封闭区域线,然后点击属性管理器上的“勾”确定,齿形轮廓就复制到了基准面1 上。如图7 所示。 图7 3、将...
