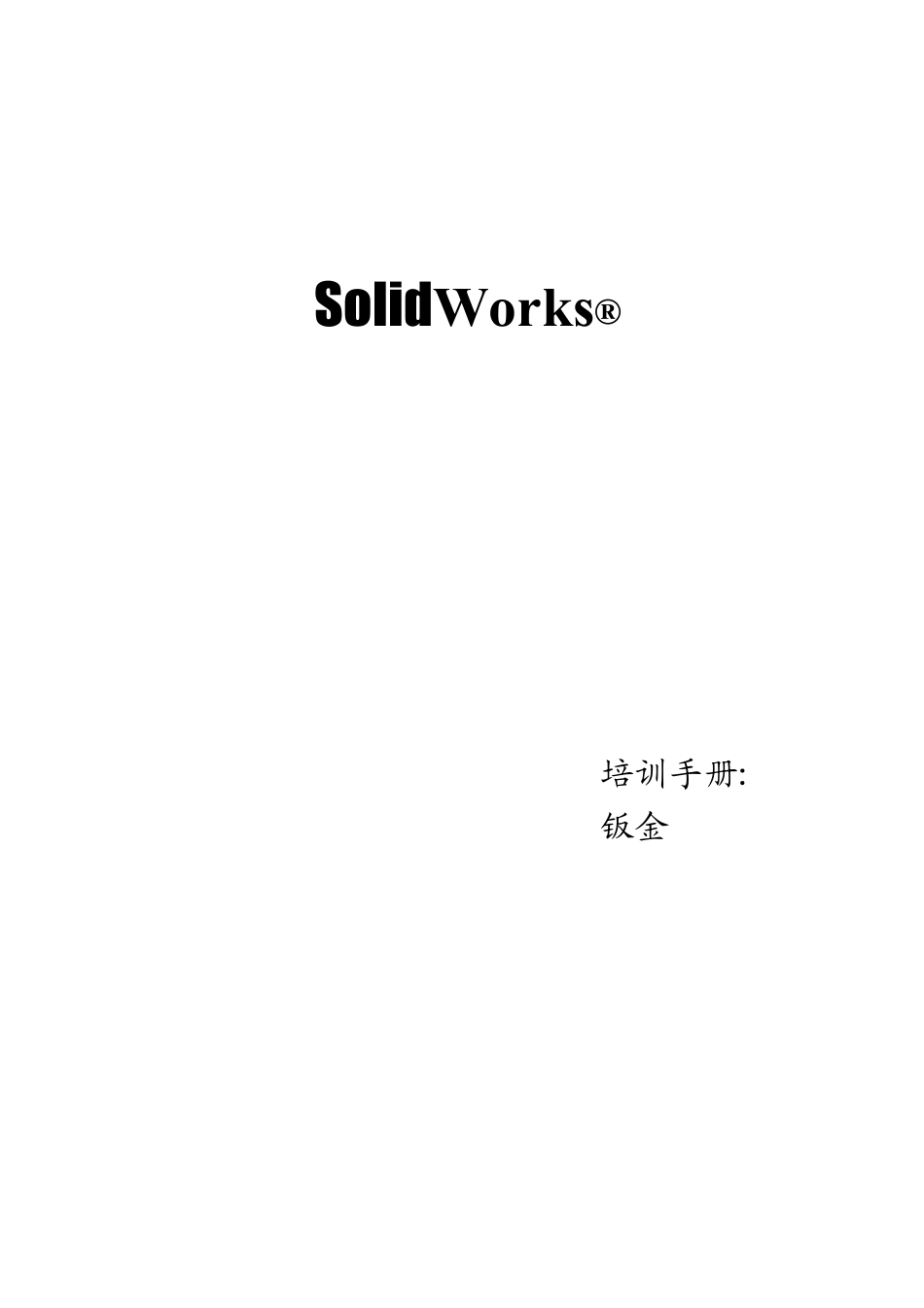

So lidWorks® 培训手册: 钣金 钣金 So lidWorks 高级培训手册 2 ·钣金 So lidWorks 高级培训手册 钣金 钣金 在成功地学完这一课后，你将能够：  通过加入弯曲来创建钣金零件  加入特定的法兰特征和斜接法兰  使用成型工具和调色板特征来生成诸如筋、百叶窗板、冲孔等成型特征  产生自己的成型工具  当零件处展平状态时，加入其它特征  转换老版本的钣金零件  引入 IGS文件到 SOLIDWORKS中  在非钣金零件中识别折弯  撕开薄壁零件的角使其可以作为钣金零件来处理  显示带配置的弯曲顺序 钣金·3 钣金 So lidWorks 高级培训手册 钣金实例学习 这一课我们将学习通过在零件或装配体内建模并转换成钣金零件。 设计步骤 建模过程中的一些关键步骤如下所列。每个步骤是本课的一个部分。  用钣金特征进行设计 钣金特征用来产生零件。这些特征包括：几种法兰、薄片、增加折弯以及展平工具。  成型工具 用成型工具来冲裁钣金零件。这些工具可以方便地修改或及时创建。  钣金零件的工程图 生成钣金零件的工程图有一些特殊的选项  使用镜像 对称的钣金零件可先产生一半，然后用镜像所有命令生成零件  生成折弯 用基体法兰可将有圆角的草图生成带折弯的钣金零件  在展平的状态下设计 运用展平、展开工具钣金零件可在展平状态下设计  识别折弯 用识别折弯的办法可将已经生成模型转化成钣金零件。零件会自动加上折弯。  用关联设计钣金零件 像其他零件设计一样钣金零件可用关联设计生成。编辑零件和其它自顶向下的工具可用来产生钣金零件。 4 ·钣金 So lidWorks 高级培训手册 钣金 钣金零件是实体模型中结构比较特殊的一种，具有带圆角的薄壁特征，整个零件的壁厚都相同，折弯半径都是选定的半径值，如果需要释放槽，软件能够加上。SolidWorks 为满足这类需求定制了特殊的钣金工具。 在下面的例子中，应用不同的法兰来产生不同的钣金结构。 SolidWorks 用4 种不同的法兰来产生零件，这些法兰通过不同的方式按预定的厚度给零件增加材料。 基体法兰 基体法兰是为钣金零件生成基体特征。它与基体拉伸特征相类似，只不过用指定的折弯半径曾加了折弯。 法兰 用钣金特征 进行设计 钣金·5 钣金 So lidWorks 高级培训手册 斜接法兰 斜接法兰特征可将一系列法兰添加到钣金零件的一条或多条边线上，您可以在需要的地方加上相切选项...
