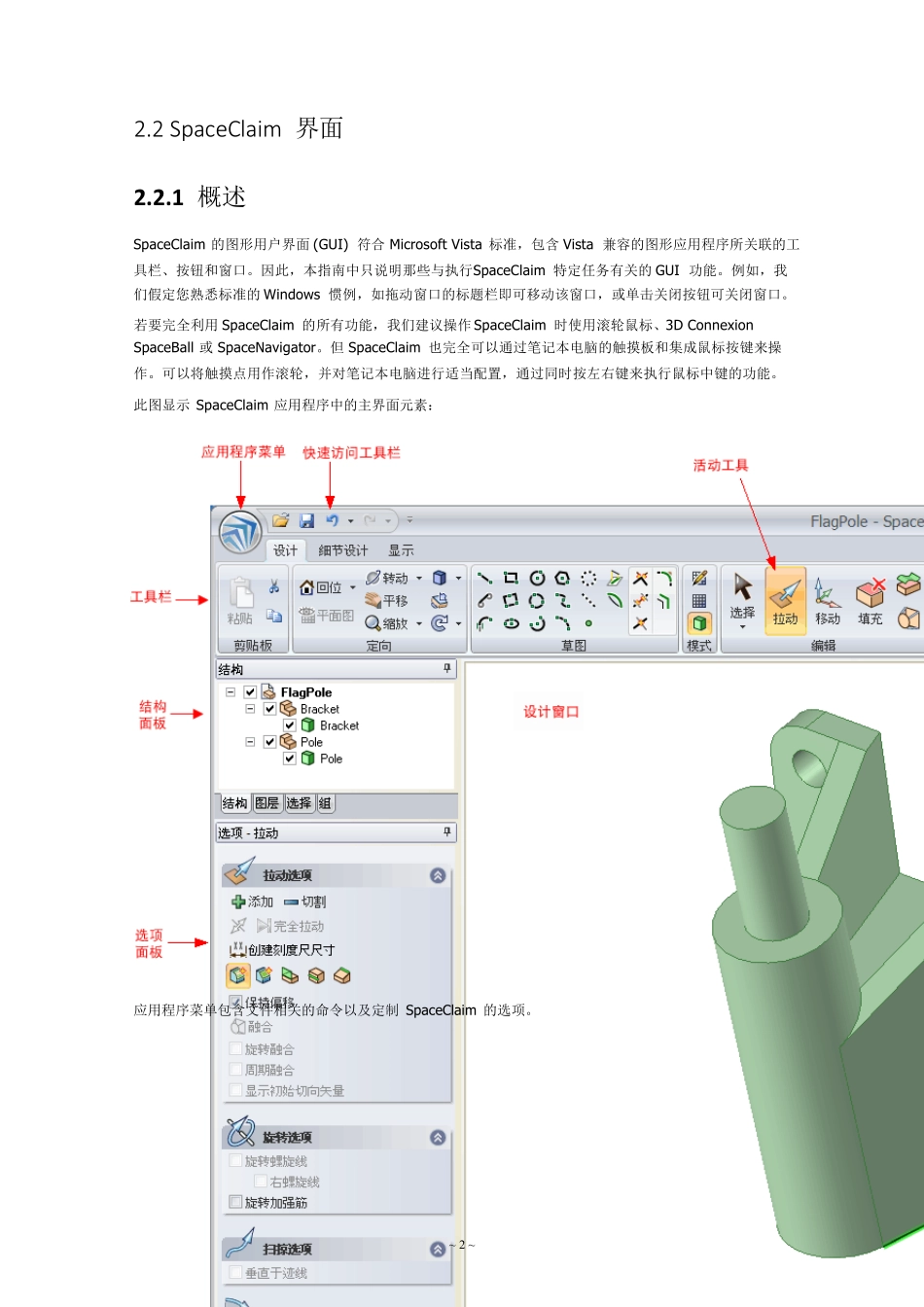

SpaceClaim 简明教程1 . 简介简介 SpaceClaim Professional 2008 是一款三维高效率工具,面向需要集中核心竞争力同时也需要在三维模式下高效工作的工程师。本软件提供高度灵活的设计环境以及有助于加速产品开发过程的现代用户体验。 SpaceClaim 适合于那些跨广泛行业合作设计和制造机械产品的工程师。 本课程重点介绍了基础工具和简单概念。SpaceClaim 全部是关于添加和操作设计模型的各表面的内容,主要是通过拉动和移动操作来实现。如果有一个表面,则可以拉动该表面。如果需要一个新表面,则绘制边或复制一个现有表面。设计混乱会尽可能减至最低水平。~ 1 ~2.2 SpaceClaim 界面 2 .2 .1 概述 SpaceClaim 的图形用户界面 (GUI) 符合 Microsoft Vista 标准,包含 Vista 兼容的图形应用程序所关联的工具栏、按钮和窗口。因此,本指南中只说明那些与执行 SpaceClaim 特定任务有关的 GUI 功能。例如,我们假定您熟悉标准的 Windows 惯例,如拖动窗口的标题栏即可移动该窗口,或单击关闭按钮可关闭窗口。 若要完全利用 SpaceClaim 的所有功能,我们建议操作 SpaceClaim 时使用滚轮鼠标、3D Connexion SpaceBall 或 SpaceNavigator。但 SpaceClaim 也完全可以通过笔记本电脑的触摸板和集成鼠标按键来操作。可以将触摸点用作滚轮,并对笔记本电脑进行适当配置,通过同时按左右键来执行鼠标中键的功能。 此图显示 SpaceClaim 应用程序中的主界面元素: 应用程序菜单包含文件相关的命令以及定制 SpaceClaim 的选项。 ~ 2 ~快速访问工具栏可自定义,以使其包含文件相关的最常用快捷方式。 工具栏包含设计、细节设计和显示模型、图纸及三维标记需要的所有工具和模式。 设计窗口包含您的模型。如果处于草图或剖面模式,则设计窗口包含草图栅格以显示您使用的二维平面。所选工具的工具向导显示在设计窗口的右侧。光标也会变化,以指示所选的工具向导。光标附近会出现一个微型工具栏,上面有常用选项和操作。 状态栏会显示与您对当前设计的操作有关的提示信息和进度信息。 消息图标在出错时显示错误消息。单击该图标以显示与您的设计当前相关的所有消息。单击一条消息即可高亮显示该消息所指的对象。 面板 面板最初显示在应用程序窗口的左侧。您可以停靠和拆分这些面板。 “结构”面板包含了结构树,它显示设计中的每个对象。您可以使用该对象名称旁边的复选框快速显示或隐藏任何对象。还可以展...
