STS门刚二维设计补充用户手册VIP免费

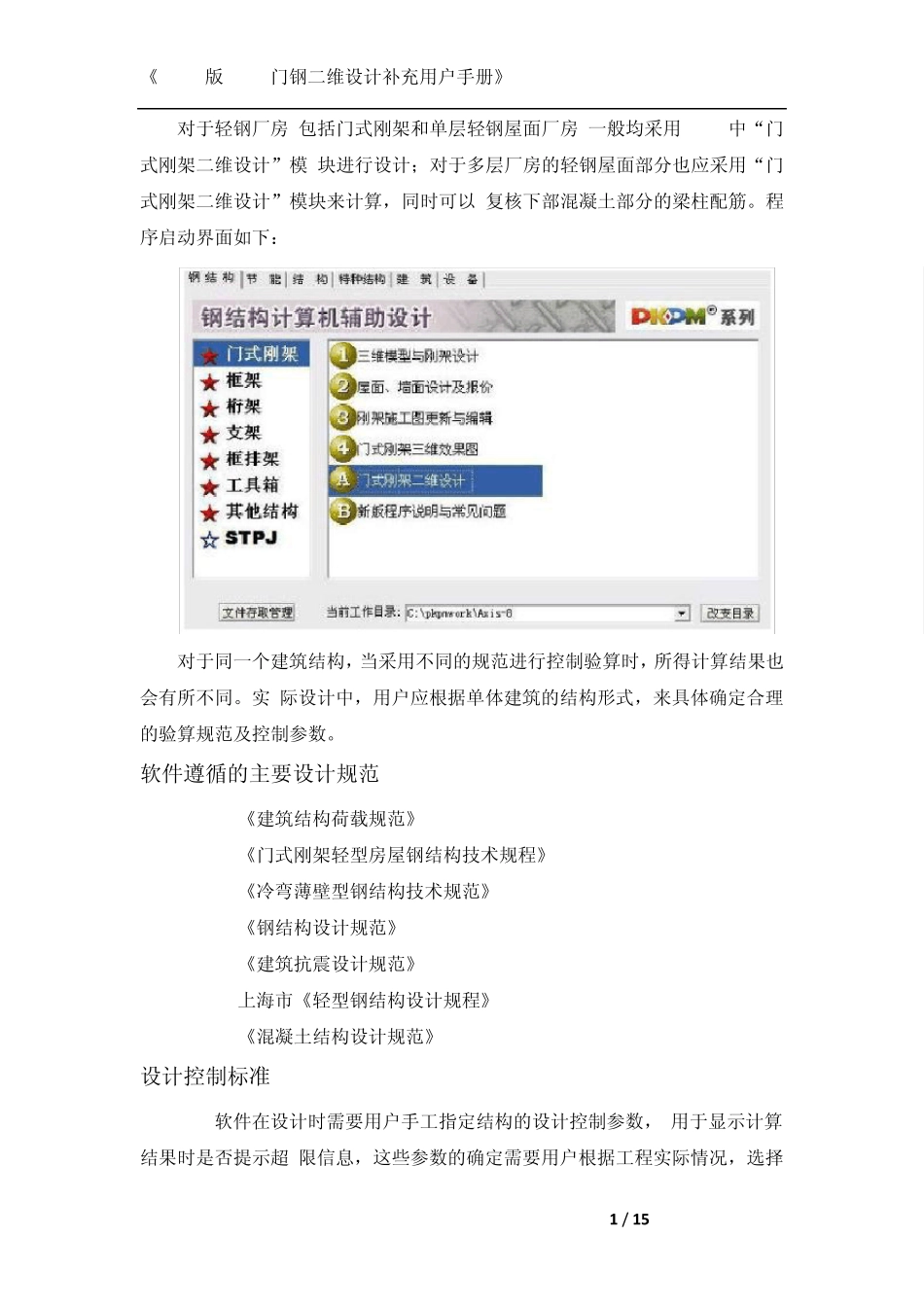

STS门刚二维设计补充用户手册_第1页
1/15

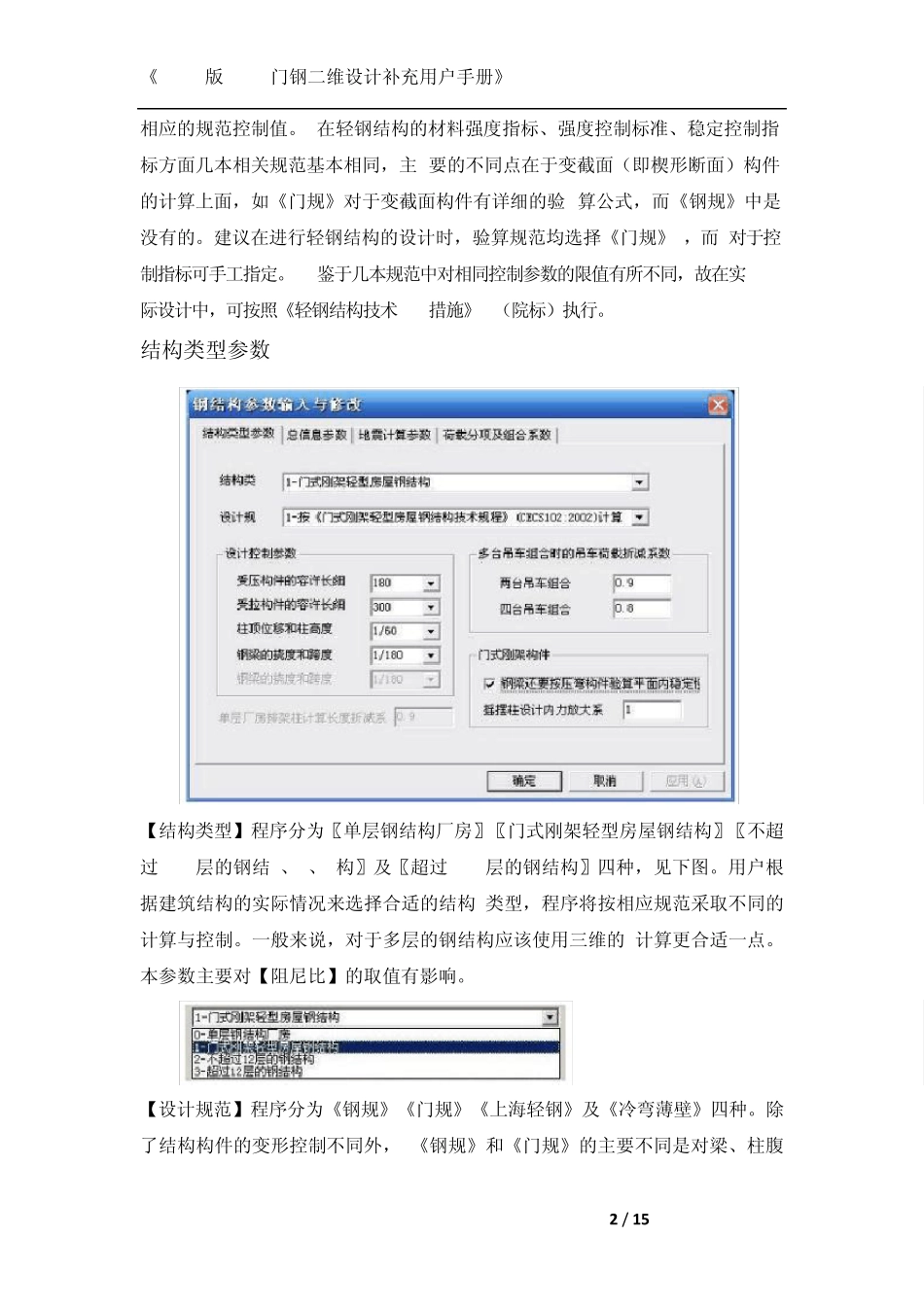

STS门刚二维设计补充用户手册_第2页
2/15
STS门刚二维设计补充用户手册_第3页
3/15
《2005 版 STS 门钢二维设计补充用户手册》 1 / 15 对于轻钢厂房(包括门式刚架和单层轻钢屋面厂房)一般均采用 STS 中“门式刚架二维设计”模 块进行设计;对于多层厂房的轻钢屋面部分也应采用“门式刚架二维设计”模块来计算,同时可以 复核下部混凝土部分的梁柱配筋。程序启动界面如下: 对于同一个建筑结构,当采用不同的规范进行控制验算时,所得计算结果也会有所不同。实 际设计中,用户应根据单体建筑的结构形式,来具体确定合理的验算规范及控制参数。 软件遵循的主要设计规范.................................... 1. 《建筑结构荷载规范》GB50009-2001 2. 《门式刚架轻型房屋钢结构技术规程》CECS 102:2002 3. 《冷弯薄壁型钢结构技术规范》GB50018-2002 4. 《钢结构设计规范》GB50017-2003 5. 《建筑抗震设计规范》GB50011-2001 6. 上海市《轻型钢结构设计规程》DBJ08-68-97 7. 《混凝土结构设计规范》GB50010-2002 设计控制标准.............................................. STS 软件在设计时需要用户手工指定结构的设计控制参数, 用于显示计算结果时是否提示超 限信息,这些参数的确定需要用户根据工程实际情况,选择《2005 版 STS 门钢二维设计补充用户手册》 2 / 15 相应的规范控制值。 在轻钢结构的材料强度指标、强度控制标准、稳定控制指标方面几本相关规范基本相同,主 要的不同点在于变截面(即楔形断面)构件的计算上面,如《门规》对于变截面构件有详细的验 算公式,而《钢规》中是没有的。建议在进行轻钢结构的设计时,验算规范均选择《门规》 ,而 对于控制指标可手工指定。 鉴于几本规范中对相同控制参数的限值有所不同,故在实际设计中,可按照《轻钢结构技术 措施》 (院标)执行。 结构类型参数.............................................. 【结构类型】程序分为〖单层钢结构厂房〗〖门式刚架轻型房屋钢结构〗〖不超过 12 层的钢结 、 、 构〗及〖超过 12 层的钢结构〗四种,见下图。用户根据建筑结构的实际情况来选择合适的结构 类型,程序将按相应规范采取不同的计算与控制。一般来说,对于多层的钢结构应该使用三维的 计算更合适一点。本参数主要对【阻尼比】的取值有影响。 【设计规范】程序分为《钢规》《门规》《上海轻钢》及《冷弯薄壁》四种。除了结构构件的变形控制不同外, 《钢规》和《门规》的主要不同是对梁、柱腹《2005 版 STS...
