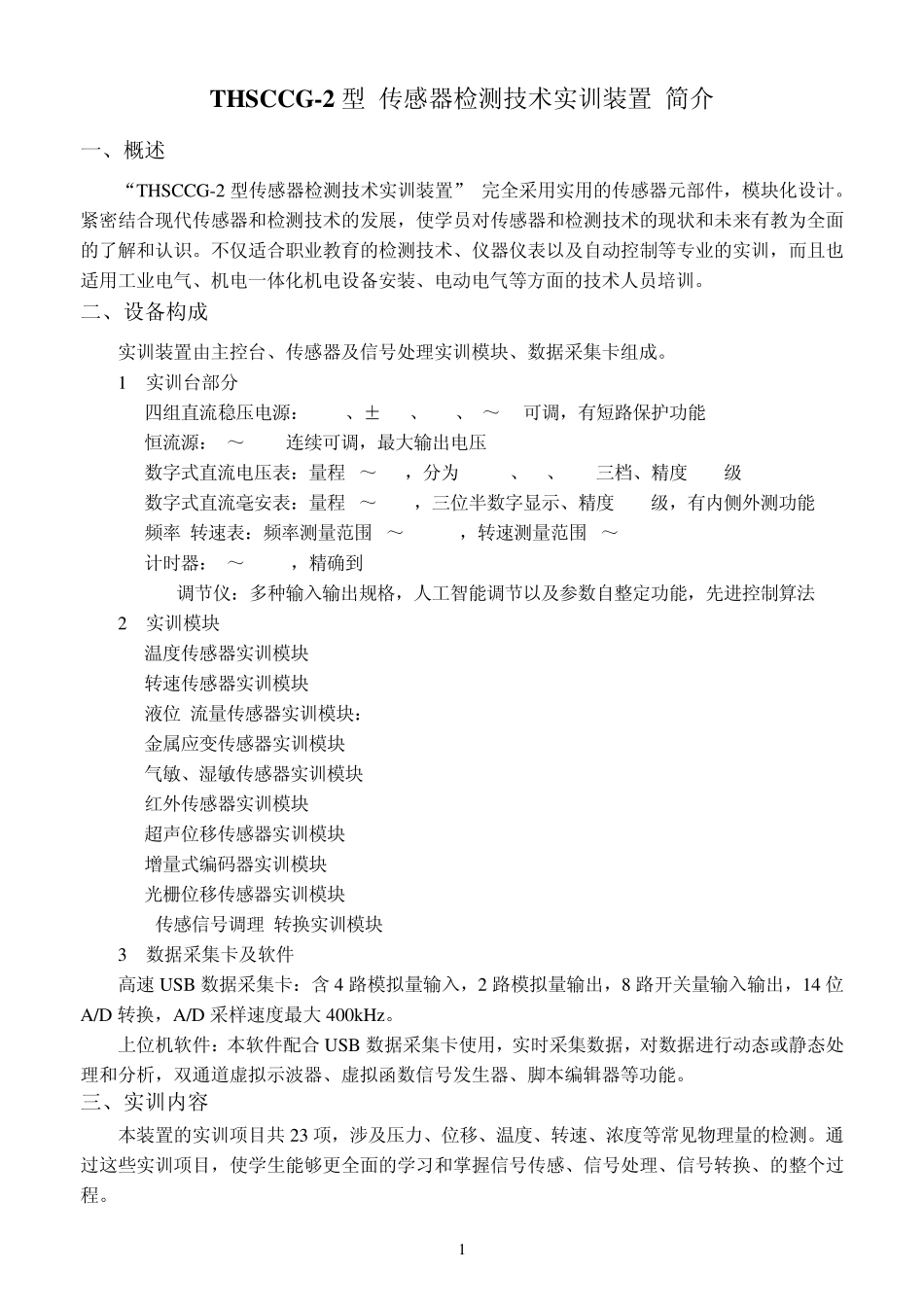

1 THSCCG-2 型 传感器检测技术实训装置 简介 一、概述 “THSCCG-2 型传感器检测技术实训装置” 完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有教为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。 二、设备构成 实训装置由主控台、传感器及信号处理实训模块、数据采集卡组成。 1. 实训台部分 (1) 四组直流稳压电源：+24V、±12V、+5V、0～5V可调，有短路保护功能 (2) 恒流源：0～20mA连续可调，最大输出电压12V (3) 数字式直流电压表：量程 0～20V，分为200mV、2V、20V三档、精度 0.5级 (4) 数字式直流毫安表：量程 0～20mA，三位半数字显示、精度 0.5级，有内侧外测功能 (5) 频率/转速表：频率测量范围 1～9999Hz，转速测量范围 1～9999rpm (6) 计时器：0～9999s，精确到 0.1s (7) PID调节仪：多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法 2. 实训模块 (1) 温度传感器实训模块 (2) 转速传感器实训模块 (3) 液位/流量传感器实训模块： (4) 金属应变传感器实训模块 (5) 气敏、湿敏传感器实训模块 (6) 红外传感器实训模块 (7) 超声位移传感器实训模块 (8) 增量式编码器实训模块 (9) 光栅位移传感器实训模块 (10) 传感信号调理/转换实训模块 3. 数据采集卡及软件 高速 USB 数据采集卡：含 4 路模拟量输入，2 路模拟量输出，8 路开关量输入输出，14 位A/D 转换，A/D 采样速度最大 400kHz。 上位机软件：本软件配合USB 数据采集卡使用，实时采集数据，对数据进行动态或静态处理和分析，双通道虚拟示波器、虚拟函数信号发生器、脚本编辑器等功能。 三、实训内容 本装置的实训项目共 23 项，涉及压力、位移、温度、转速、浓度等常见物理量的检测。通过这些实训项目，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、的整个过程。 2 目 录 一、 I/V、F/V信号转换 二、 数据采集卡A/D、D/A转换 三、 直流电机驱动 四、 金属应变传感器的应用―电子秤 五、 扩散硅压阻压力传感器液位测量 六、 涡轮流量计流量测定 七、 霍尔传感器转速测量 八、 磁电传感器转速测量 九、 光电传感器转速测量 十、 智能调节仪转速控制 十一、 ...
