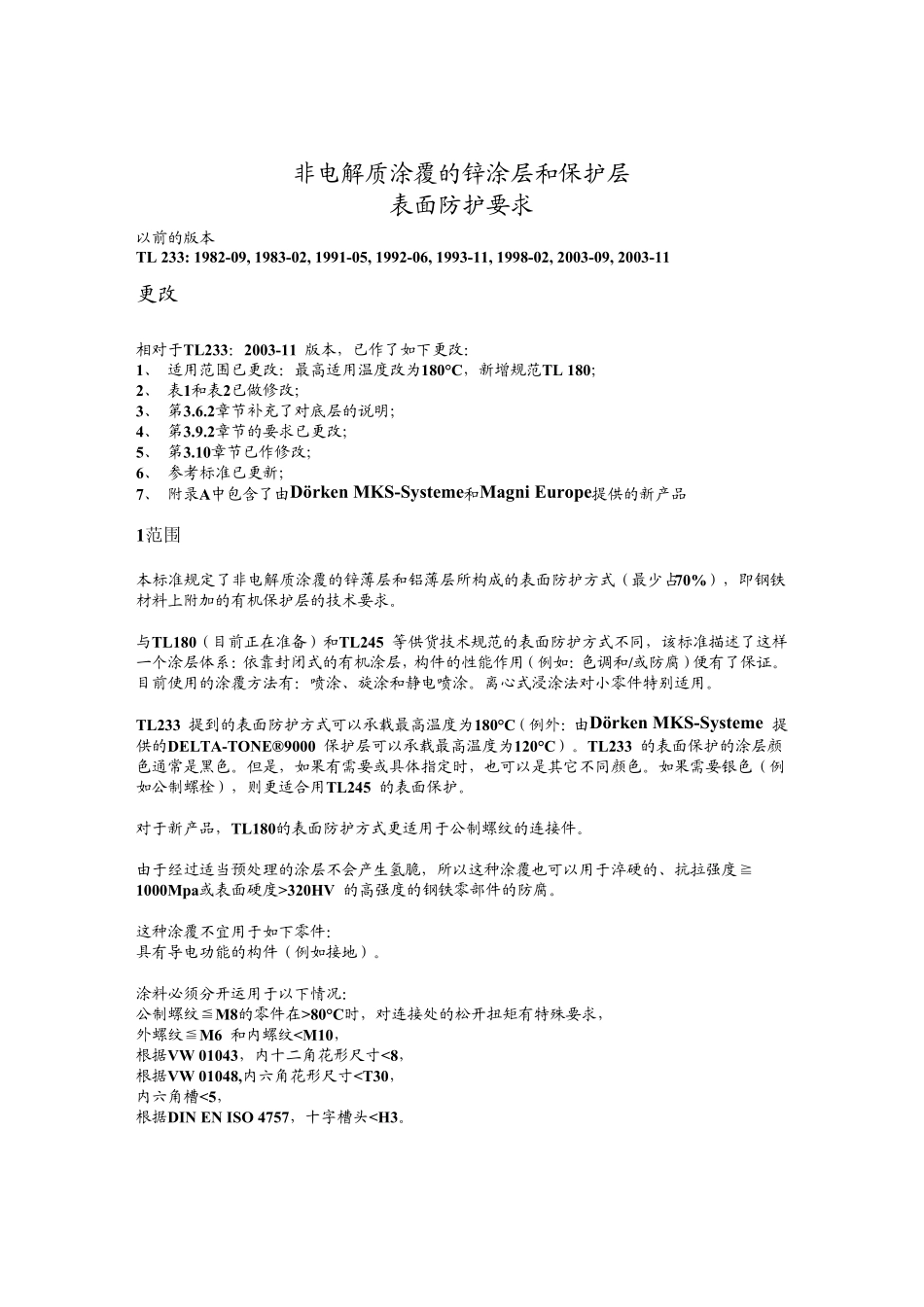

非电解质涂覆的锌涂层和保护层 表面防护要求 以前的版本 TL 233: 1982-09, 1983-02, 1991-05, 1992-06, 1993-11, 1998-02, 2003-09, 2003-11 更改 相对于TL233：2003-11 版本，已作了如下更改： 1、 适用范围已更改：最高适用温度改为180°C，新增规范TL 180； 2、 表1和表2已做修改； 3、 第3.6.2章节补充了对底层的说明； 4、 第3.9.2章节的要求已更改； 5、 第3.10章节已作修改； 6、 参考标准已更新； 7、 附录A中包含了由Dörken MKS-Systeme和Magni Europe提供的新产品 1范围 本标准规定了非电解质涂覆的锌薄层和铝薄层所构成的表面防护方式（最少占70%），即钢铁材料上附加的有机保护层的技术要求。 与TL180（目前正在准备）和TL245 等供货技术规范的表面防护方式不同，该标准描述了这样一个涂层体系：依靠封闭式的有机涂层，构件的性能作用（例如：色调和/或防腐）便有了保证。目前使用的涂覆方法有：喷涂、旋涂和静电喷涂。离心式浸涂法对小零件特别适用。 TL233 提到的表面防护方式可以承载最高温度为180°C（例外：由Dörken MKS-Systeme 提供的DELTA-TONE® 9000 保护层可以承载最高温度为120°C）。TL233 的表面保护的涂层颜色通常是黑色。但是，如果有需要或具体指定时，也可以是其它不同颜色。如果需要银色（例如公制 螺 栓 ），则 更适合 用TL245 的表面保护。 对于新产品，TL180的表面防护方式更适用于公制 螺 纹 的连 接 件。 由于经 过 适当 预 处 理 的涂层不会 产生 氢 脆 ，所以这种 涂覆也可以用于淬 硬 的、抗 拉 强 度≧1000Mpa或表面硬 度>320HV 的高强 度的钢铁零部 件的防腐。 这种 涂覆不宜 用于如下零件： 具有导 电功 能的构件（例如接 地 ）。 涂料必 须 分 开 运 用于以下情 况 ： 公制 螺 纹 ≦M8的零件在>80°C时，对连 接 处 的松 开 扭 矩 有特殊 要求， 外螺 纹 ≦M6 和内 螺 纹
