TOFD工艺计算综合试题VIP免费

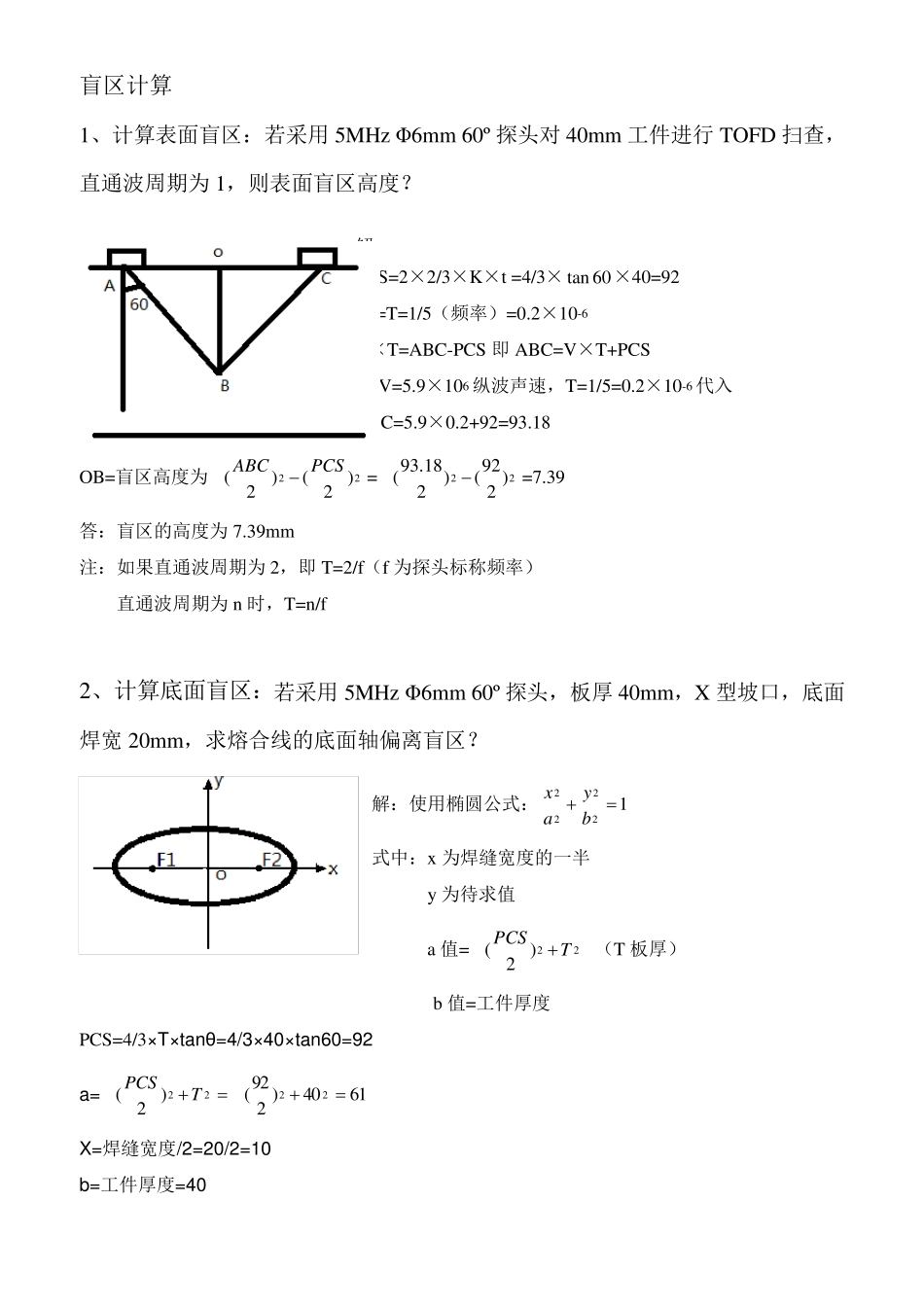

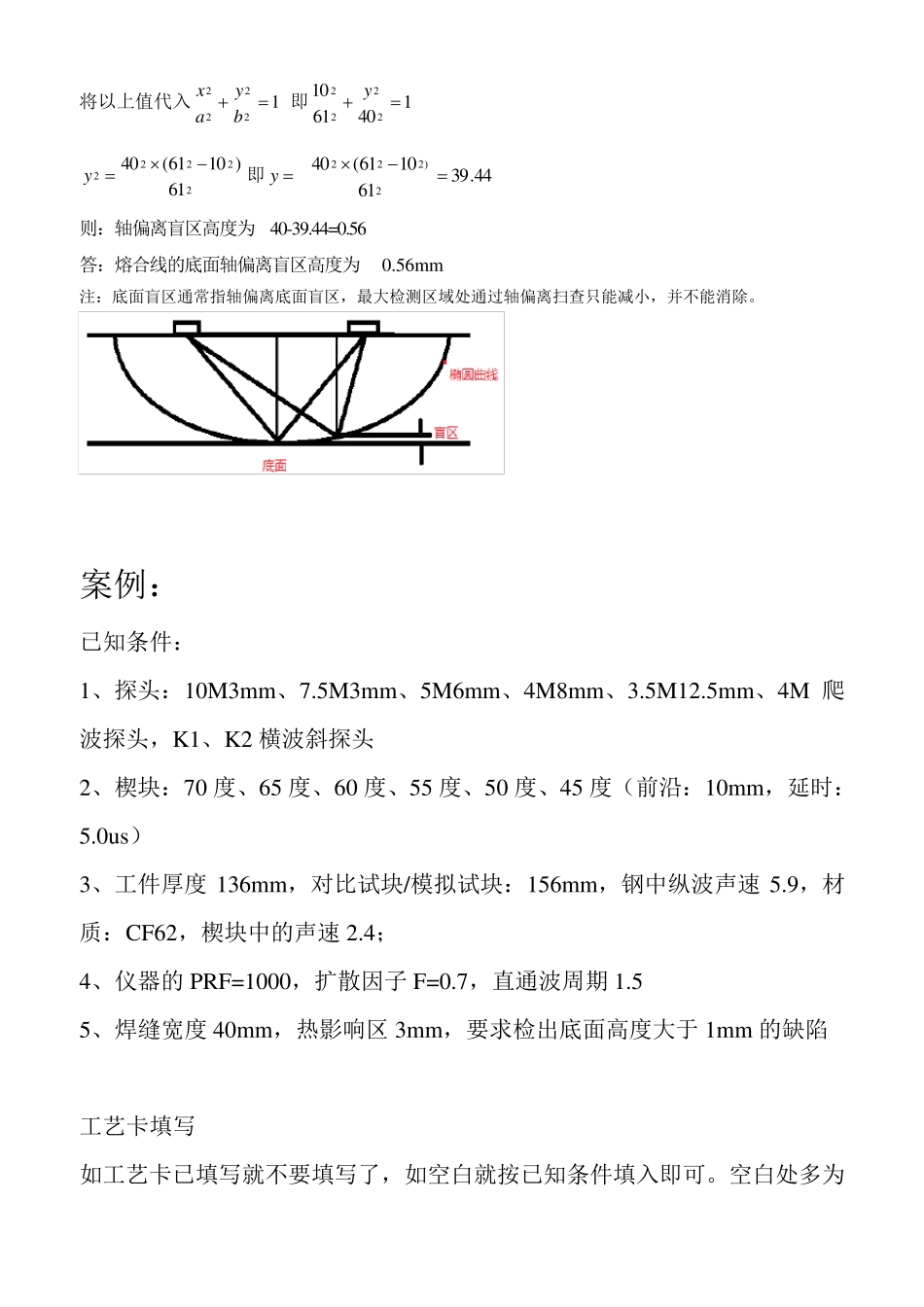

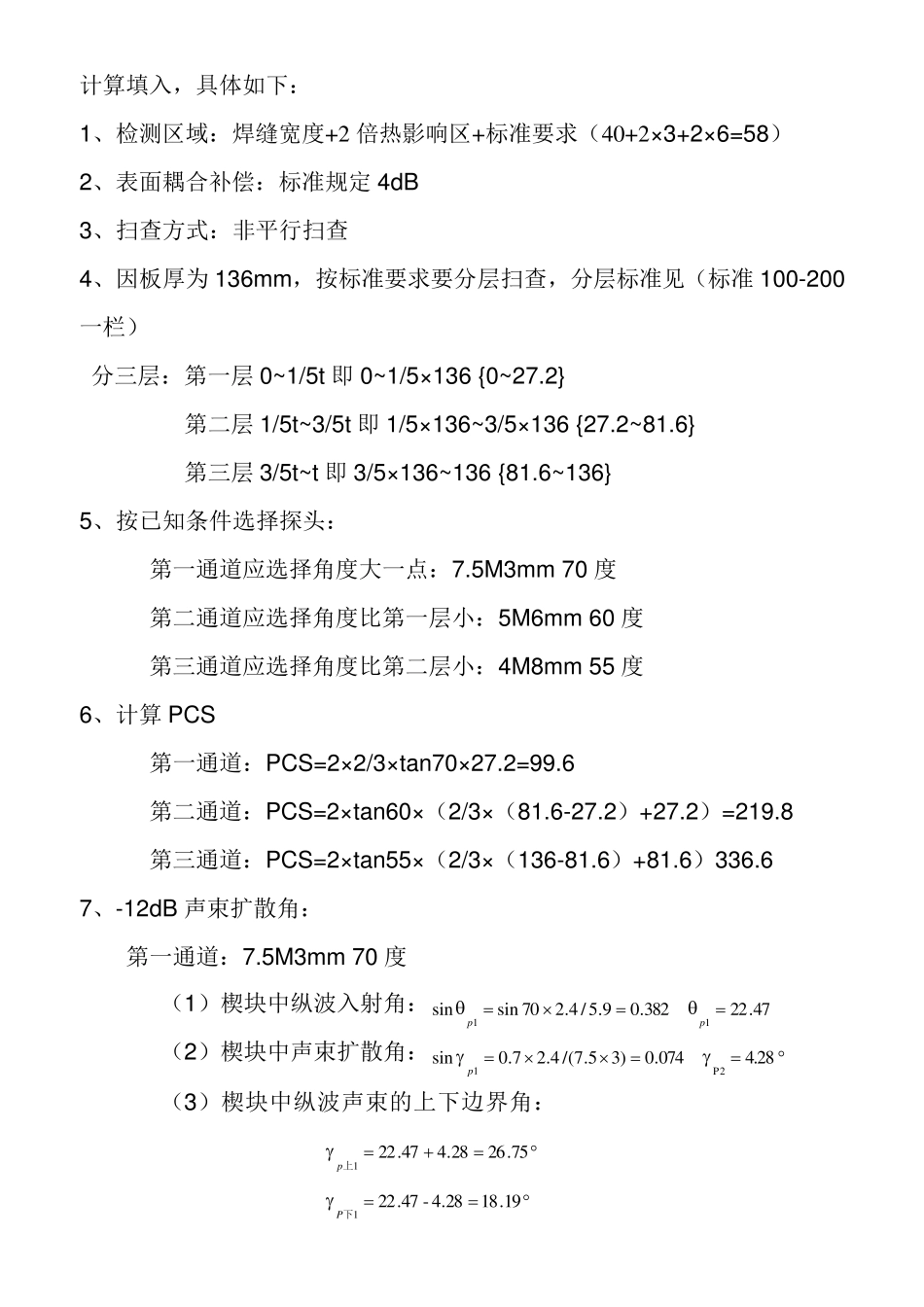

盲区计算 1、计算表面盲区：若采用5MHz Φ6mm 60º探头对40mm 工件进行TOFD 扫查，直通波周期为1，则表面盲区高度？ 解： PCS=2×2/3×K×t =4/3×60tan×40=92 1/f=T=1/5（频率）=0.2×10-6 V×T=ABC-PCS 即 ABC=V×T+PCS 将 V=5.9×106 纵波声速，T=1/5=0.2×10-6 代入 ABC=5.9×0.2+92=93.18 OB=盲区高度为22)2()2(PCSABC=22)292()218.93(=7.39 答：盲区的高度为7.39mm 注：如果直通波周期为2，即 T=2/f（f 为探头标称频率） 直通波周期为n 时，T=n/f 2、计算底面盲区：若采用5MHz Φ6mm 60º探头，板厚 40mm，X 型坡口，底面焊宽 20mm，求熔合线的底面轴偏离盲区？ 解：使用椭圆公式：12222 byax 式中：x 为焊缝宽度的一半 y 为待求值 a 值=22)2(TPCS （T 板厚） b 值=工件厚度 PCS=4/3× T× tanθ=4/3× 40× tan60=92 a=6140)292()2(2222TPCS X=焊缝宽度/2=20/2=10 b=工件厚度=40 将以上值代入12222 byax 即14061102222 y 2222261)1061(40y即44.39611061(402)222y 则：轴偏离盲区高度为40-39.44=0.56 答：熔合线的底面轴偏离盲区高度为0.56mm 注：底面盲区通常指轴偏离底面盲区，最大检测区域处通过轴偏离扫查只能减小，并不能消除。 案例： 已知条件： 1、探头：10M3mm、7.5M3mm、5M6mm、4M8mm、3.5M12.5mm、4M 爬波探头，K1、K2 横波斜探头 2、楔块：70 度、65 度、60 度、55 度、50 度、45 度（前沿：10mm，延时：5.0us） 3、工件厚度136mm，对比试块/模拟试块：156mm，钢中纵波声速 5.9，材质：CF62，楔块中的声速 2.4； 4、仪器的PRF=1000，扩散因子 F=0.7，直通波周期 1.5 5、焊缝宽度40mm，热影响区3mm，要求检出底面高度大于 1mm 的缺陷 工艺卡填写 如工艺卡已填写就不要填写了，如空白就按已知条件填入即可。空白处多为计算填入，具体如下： 1、检测区域：焊缝宽度+2 倍热影响区+标准要求（40+2× 3+2× 6=58） 2、表面耦合补偿：标准规定 4dB 3、扫查方式：非平行扫查 4、因板厚为 136mm，按标准要求要分层扫查，分层标准见（标准 100-200一栏） 分三层：第一层 0~ 1/5t 即 0~ 1/5× 136 {0~ 27.2} 第二层 1/5t~ 3/5t 即 1/5× 136~ 3/5× 136 {27.2~ 81.6} 第三层 3/5t~ t 即 3/5× 136~ 136 {81.6~ 136} 5、按已知条件选择探头： 第一通道应选择角度大一...
