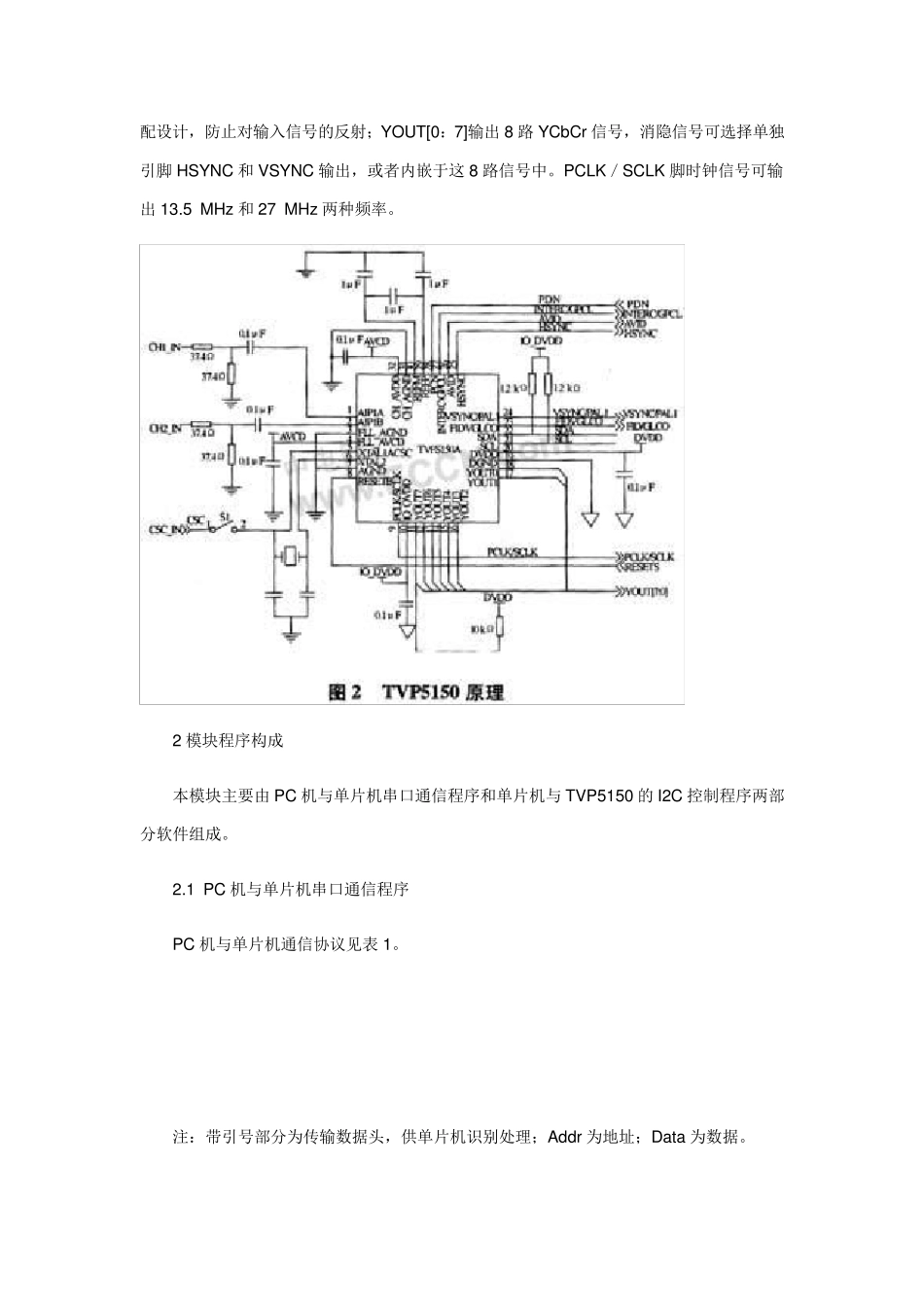

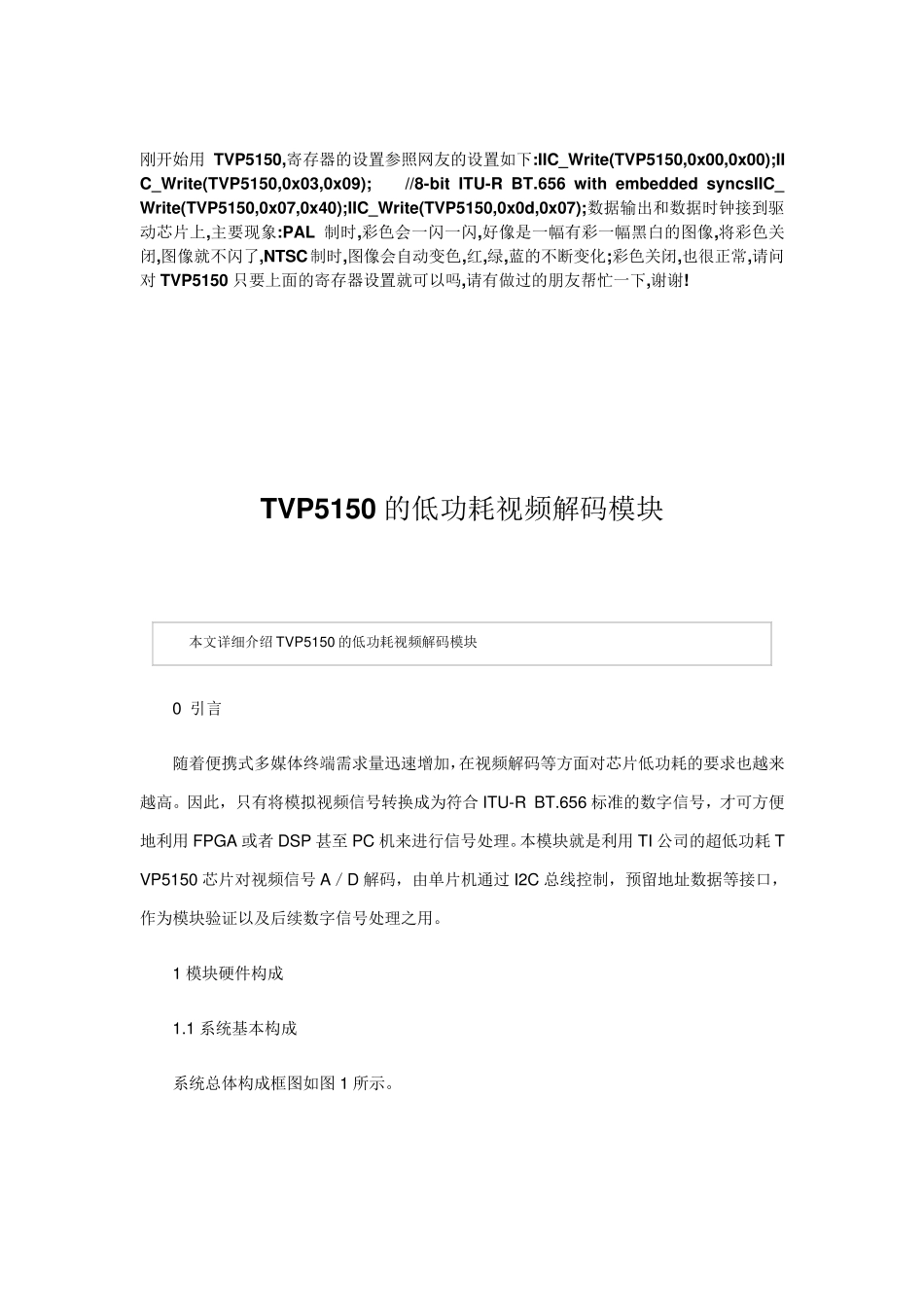

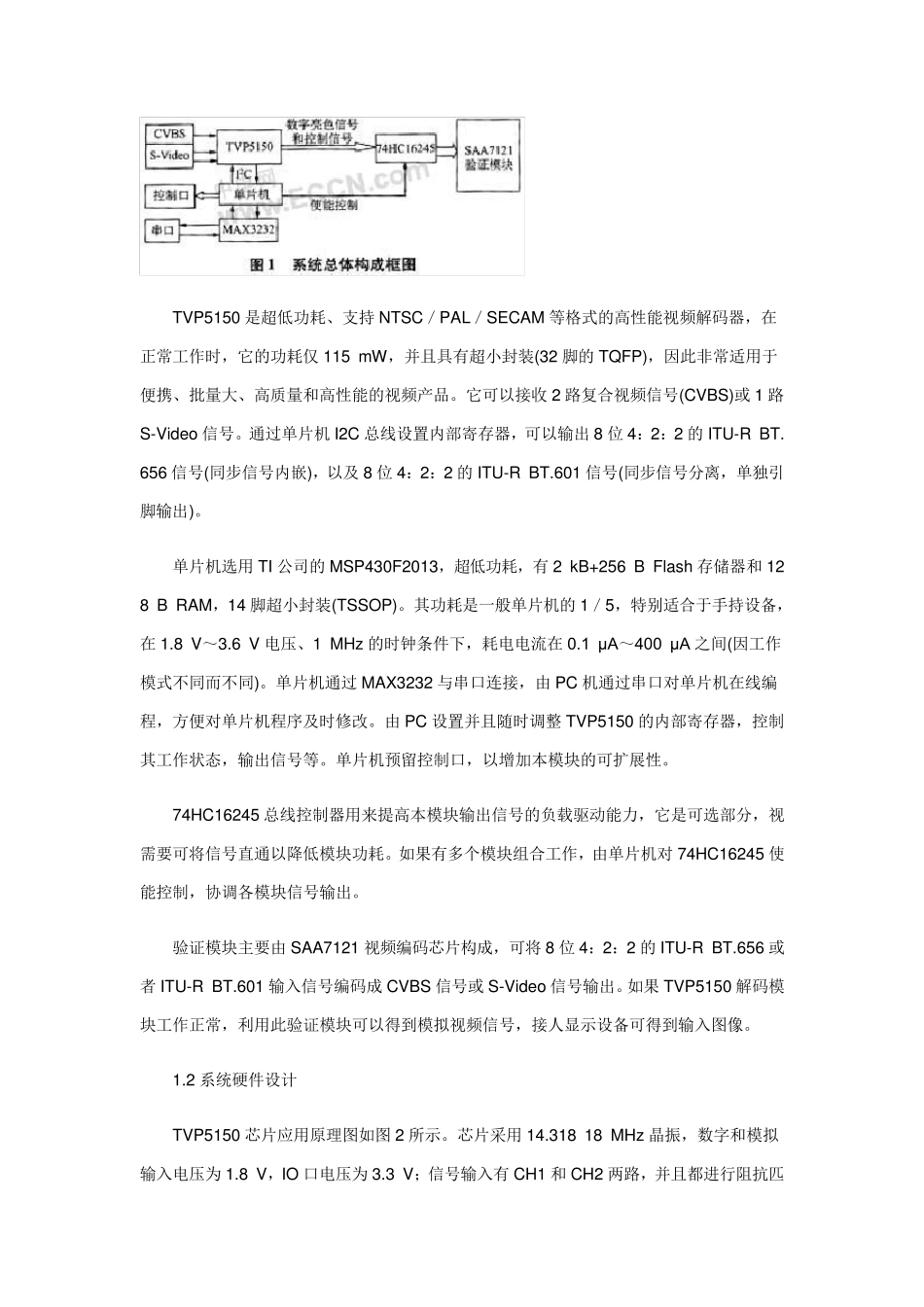

刚开始用TVP5150,寄存器的设置参照网友的设置如下:IIC_Write(TVP5150,0x00,0x00);IIC_Write(TVP5150,0x03,0x09); //8-bit ITU-R BT.656 with embedded syncsIIC_Write(TVP5150,0x07,0x40);IIC_Write(TVP5150,0x0d,0x07);数据输出和数据时钟接到驱动芯片上,主要现象:PAL 制时,彩色会一闪一闪,好像是一幅有彩一幅黑白的图像,将彩色关闭,图像就不闪了,NTSC制时,图像会自动变色,红,绿,蓝的不断变化;彩色关闭,也很正常,请问对TVP5150 只要上面的寄存器设置就可以吗,请有做过的朋友帮忙一下,谢谢! TVP5150 的低功耗视频解码模块 本文详细介绍TVP5150 的低功耗视频解码模块 0 引言 随着便携式多媒体终端需求量迅速增加，在视频解码等方面对芯片低功耗的要求也越来越高。因此，只有将模拟视频信号转换成为符合ITU-R BT.656 标准的数字信号，才可方便地利用FPGA 或者DSP 甚至PC 机来进行信号处理。本模块就是利用TI 公司的超低功耗TVP5150 芯片对视频信号 A／D 解码，由单片机通过I2C 总线控制，预留地址数据等接口 ，作 为模块验 证 以及 后 续 数字信号处理之 用。 1 模块硬 件 构 成 1.1 系 统 基 本构 成 系 统 总体构 成框 图如图1 所 示 。 TVP5150 是超低功耗、支持 NTSC／PAL／SECAM 等格式的高性能视频解码器，在正常工作时，它的功耗仅 115 mW，并且具有超小封装(32 脚的 TQFP)，因此非常适用于便携、批量大、高质量和高性能的视频产品。它可以接收 2 路复合视频信号(CVBS)或 1 路S-Video 信号。通过单片机 I2C 总线设置内部寄存器，可以输出 8 位 4：2：2 的 ITU-R BT.656 信号(同步信号内嵌)，以及 8 位 4：2：2 的 ITU-R BT.601 信号(同步信号分离，单独引脚输出)。 单片机选用 TI 公司的 MSP430F2013，超低功耗，有 2 kB+256 B Flash 存储器和 128 B RAM，14 脚超小封装(TSSOP)。其功耗是一般单片机的 1／5，特别适合于手持设备，在 1.8 V～3.6 V 电压、1 MHz 的时钟条件下，耗电电流在 0.1 μA～400 μA 之间(因工作模式不同而不同)。单片机通过 MAX3232 与串口连接，由 PC 机通过串口对单片机在线编程，方便对单片机程序及时修改。由 PC 设置并且随时调整 TVP5150 的内部寄存器，控制其工作状态，输出信号等。单片机预留控制口，以增加本模块的可扩展性。 74HC16245 总线控制器用来提高本模块输出信号的负载驱动能力...
