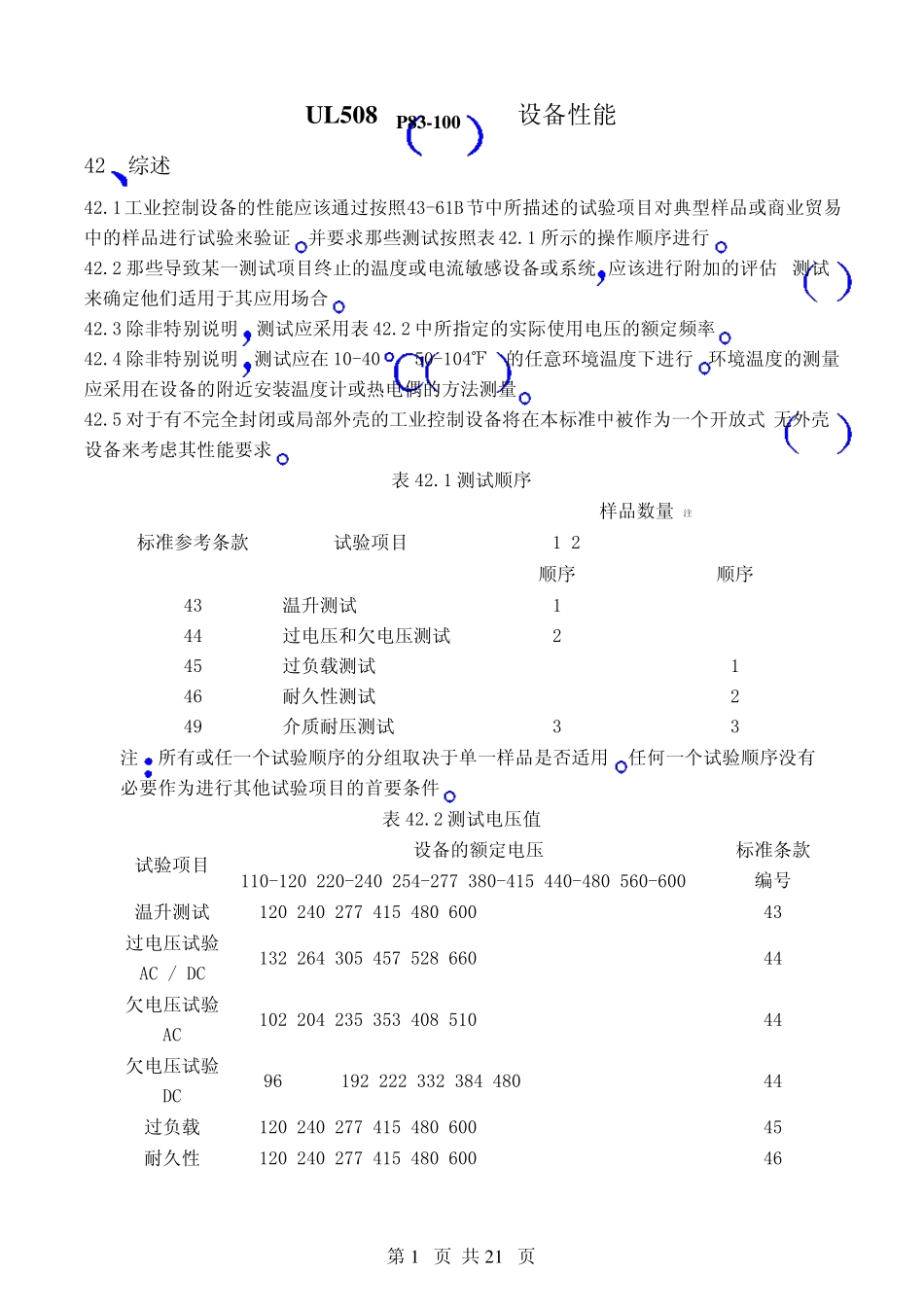

UL508P83-100设备性能 42综述 42.1工业控制设备的性能应该通过按照43-61B节中所描述的试验项目对典型样品或商业贸易中的样品进行试验来验证并要求那些测试按照表 42.1 所示的操作顺序进行 42.2 那些导致某一测试项目终止的温度或电流敏感设备或系统 应该进行附加的评估 测试来确定他们适用于其应用场合 42.3 除非特别说明测试应采用表 42.2 中所指定的实际使用电压的额定频率 42.4 除非特别说明测试应在 10-4050-104℉的任意环境温度下进行 环境温度的测量应采用在设备的附近安装温度计或热电偶的方法测量 42.5 对于有不完全封闭或局部外壳的工业控制设备将在本标准中被作为一个开放式 无外壳设备来考虑其性能要求 表 42.1 测试顺序 样品数量 注 1 2 标准参考条款 试验项目 顺序 顺序 43 44 45 46 49 温升测试 过电压和欠电压测试 过负载测试 耐久性测试 介质耐压测试 1 2 3 1 2 3 注所有或任一个试验顺序的分组取决于单一样品是否适用任何一个试验顺序没有必要作为进行其他试验项目的首要条件 表 42.2 测试电压值 设备的额定电压 试验项目 110-120 220-240 254-277 380-415 440-480 560-600 标准条款编号 温升测试 120 240 277 415 480 600 43 过电压试验 AC / DC 132 264 305 457 528 660 44 欠电压试验 AC 102 204 235 353 408 510 44 欠电压试验 DC 96 192 222 332 384 480 44 过负载 120 240 277 415 480 600 45 耐久性 120 240 277 415 480 600 46 第 1 页 共 2 1 页 a 如果设备的额定值不落在表中的任何电压值范围内除了过压测试和欠压测试见43.8外都以设备的额定电压值作为他的测试值 42.6 敞开式设备应安装在一个被认为是预期典型使用的罩壳内 最大罩壳尺寸可以通过以下任一方法来确定 a设备长宽高三尺寸的150% b尺寸符合表6.8 所列的导线弯曲空间 c预期的罩壳如一标准出路盒子 或 d预期的罩壳 假如标注在设备或卡片上的尺寸 可以比 42.6a-42.6 c所确定的尺寸大 例外如 36.7a所指定继电器的不必要这样测试 [注 36.7a额定功率为1 马力输出功率 746 瓦 或相当的 FLA 或者更小的 720 伏安断开控制器功率或更小 或电压为 51-150伏时电流不大于 15 安培 电压为 151-300 伏时电流不大于 10 安培 或电压为 301-600 伏时电流不大于 5 安培] 42.7 为了进行测试将有两个或更...
