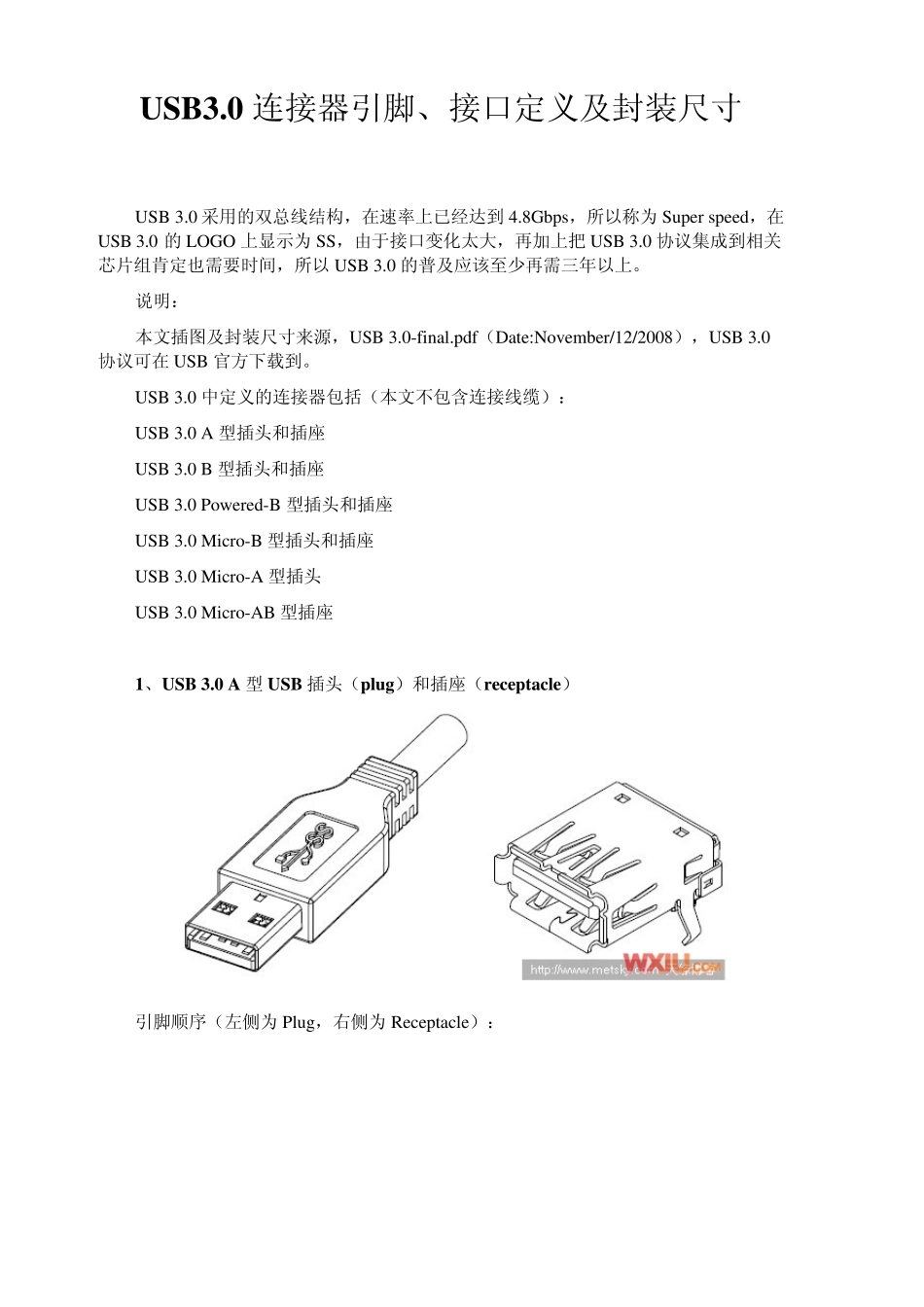

USB3.0连接器引脚、接口定义及封装尺寸_第1页
1/7

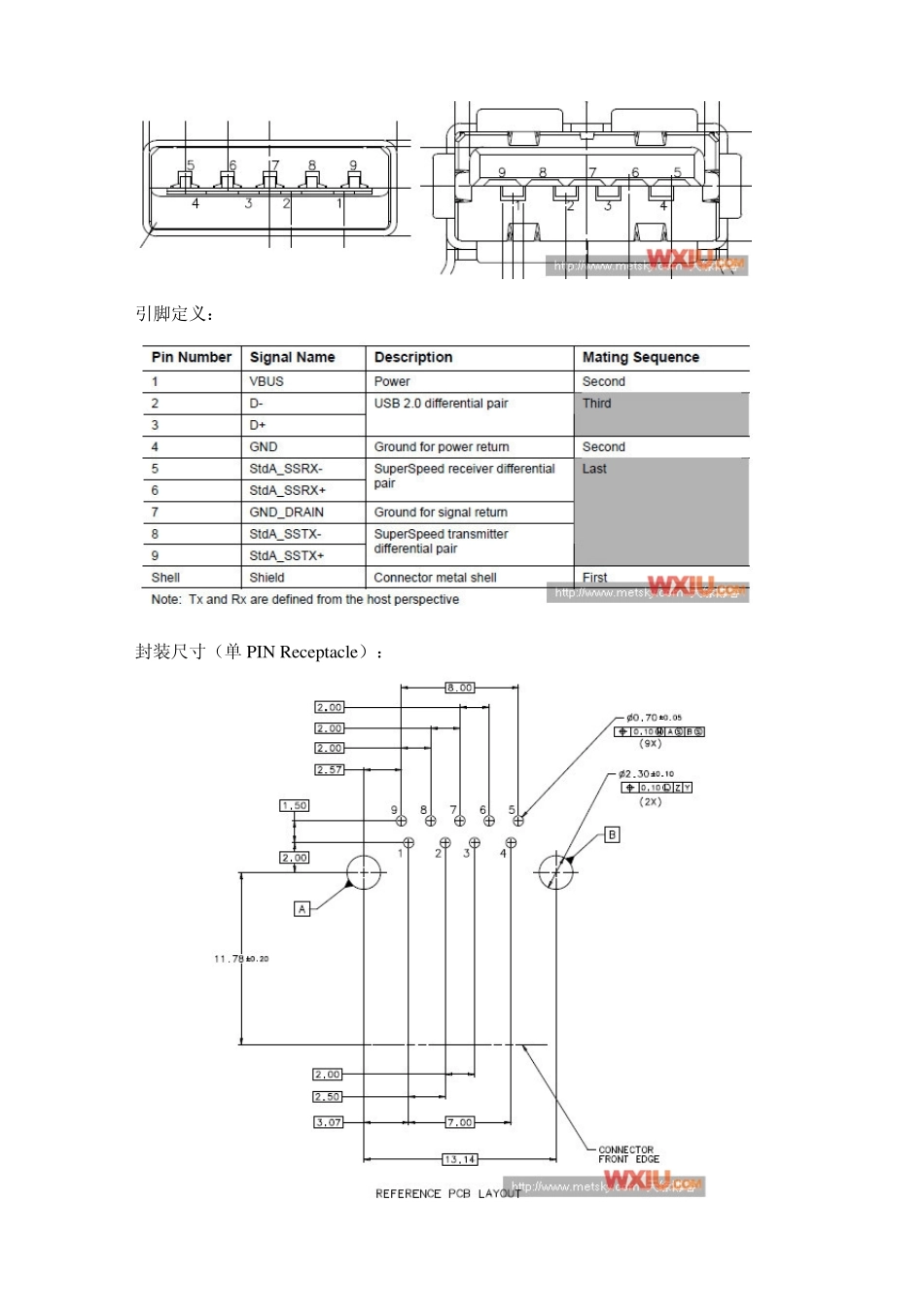

USB3.0连接器引脚、接口定义及封装尺寸_第2页
2/7

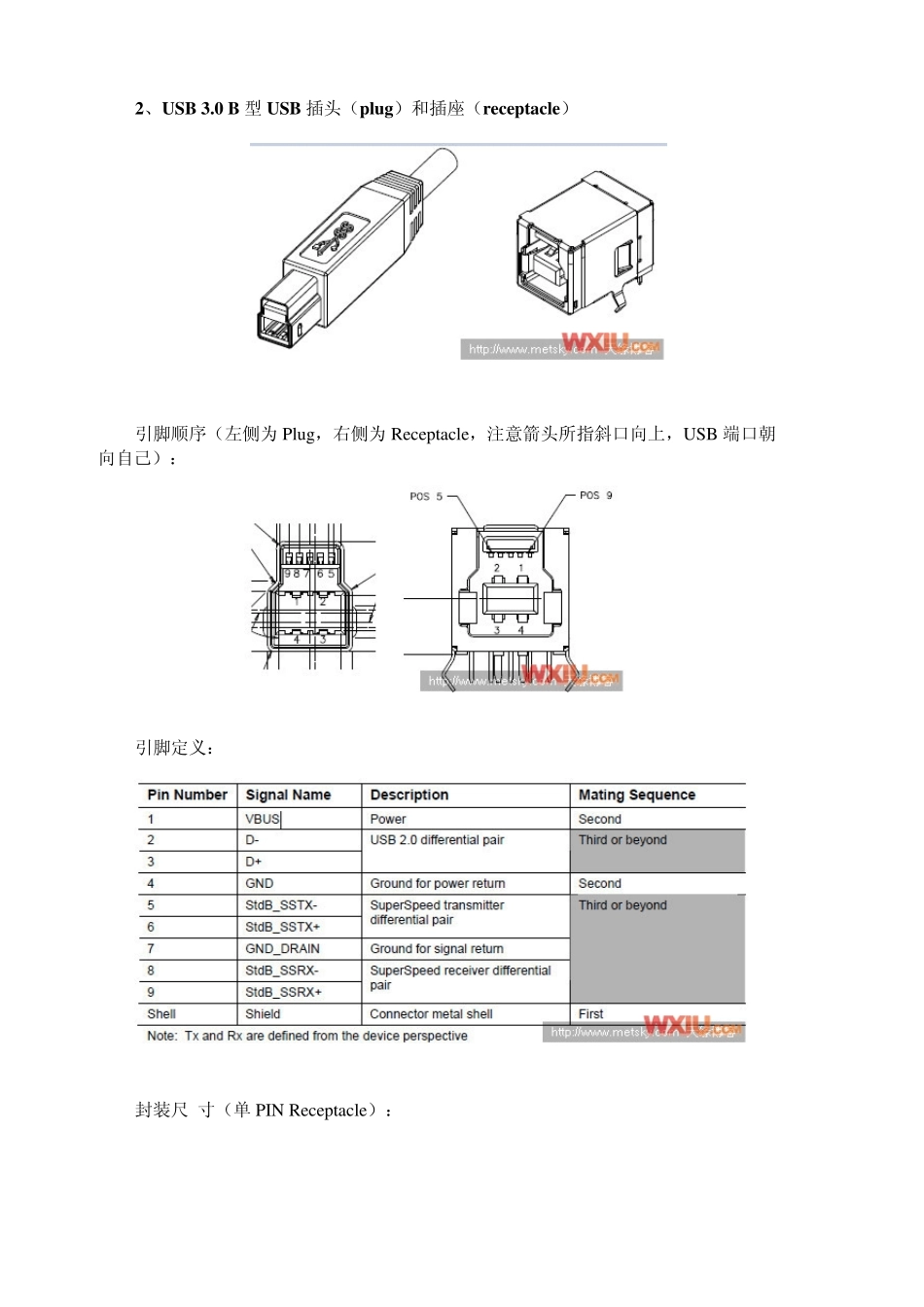

USB3.0连接器引脚、接口定义及封装尺寸_第3页
3/7
USB3.0 连接器引脚、接口定义及封装尺寸 USB 3.0 采用的双总线结构,在速率上已经达到 4.8Gbps,所以称为 Super speed,在USB 3.0 的 LOGO 上显示为 SS,由于接口变化太大,再加上把 USB 3.0 协议集成到相关芯片组肯定也需要时间,所以 USB 3.0 的普及应该至少再需三年以上。 说明: 本文插图及封装尺寸来源,USB 3.0-final.pdf(Date:November/12/2008),USB 3.0协议可在 USB 官方下载到。 USB 3.0 中定义的连接器包括(本文不包含连接线缆): USB 3.0 A 型插头和插座 USB 3.0 B 型插头和插座 USB 3.0 Pow ered-B 型插头和插座 USB 3.0 Micro-B 型插头和插座 USB 3.0 Micro-A 型插头 USB 3.0 Micro-AB 型插座 1、USB 3.0 A 型 USB 插头(plu g)和插座(receptacle) 引脚顺序(左侧为 Plug,右侧为 Receptacle): 引脚定义: 封装尺寸(单 PIN Receptacle): 2、USB 3.0 B 型 USB 插头(plu g)和插座(receptacle) 引脚顺序(左侧为 Plu g,右侧为 Receptacle,注意箭头所指斜口向上,USB 端口朝向自己): 引脚定义: 封装尺 寸(单 PIN Receptacle): 3、USB 3.0 Pow ered-B 型 USB 插头(plug)和插座(receptacle) 引脚顺序(左侧为 Plu g,右侧为 Receptacle,注意宽边在上,USB 端口朝向自己): 引脚定义: 封装尺寸(Receptacle): 4、USB 3.0 Micro USB 插头和插座 USB 3.0 Micro USB 插头和插座变化相当大,而官方的协议文档中,涉及该部分的插图仍然存在模糊情况,这里不再抓图,前面文章介绍过 Micro USB 接口主要是用于蜂窝电话和便携设备的,体积相比 Mini-USB 更小。 Micro USB 插头和插座分为三种: USB 3.0 Micro-B 型插头和插座 USB 3.0 Micro-A 型插头 USB 3.0 Micro-AB 型插座 USB 3.0 Micro-B 连接器引脚定义: USB 3.0 Micro-AB/-A 连接器引脚定义如下: 本文转自天缘博客。
