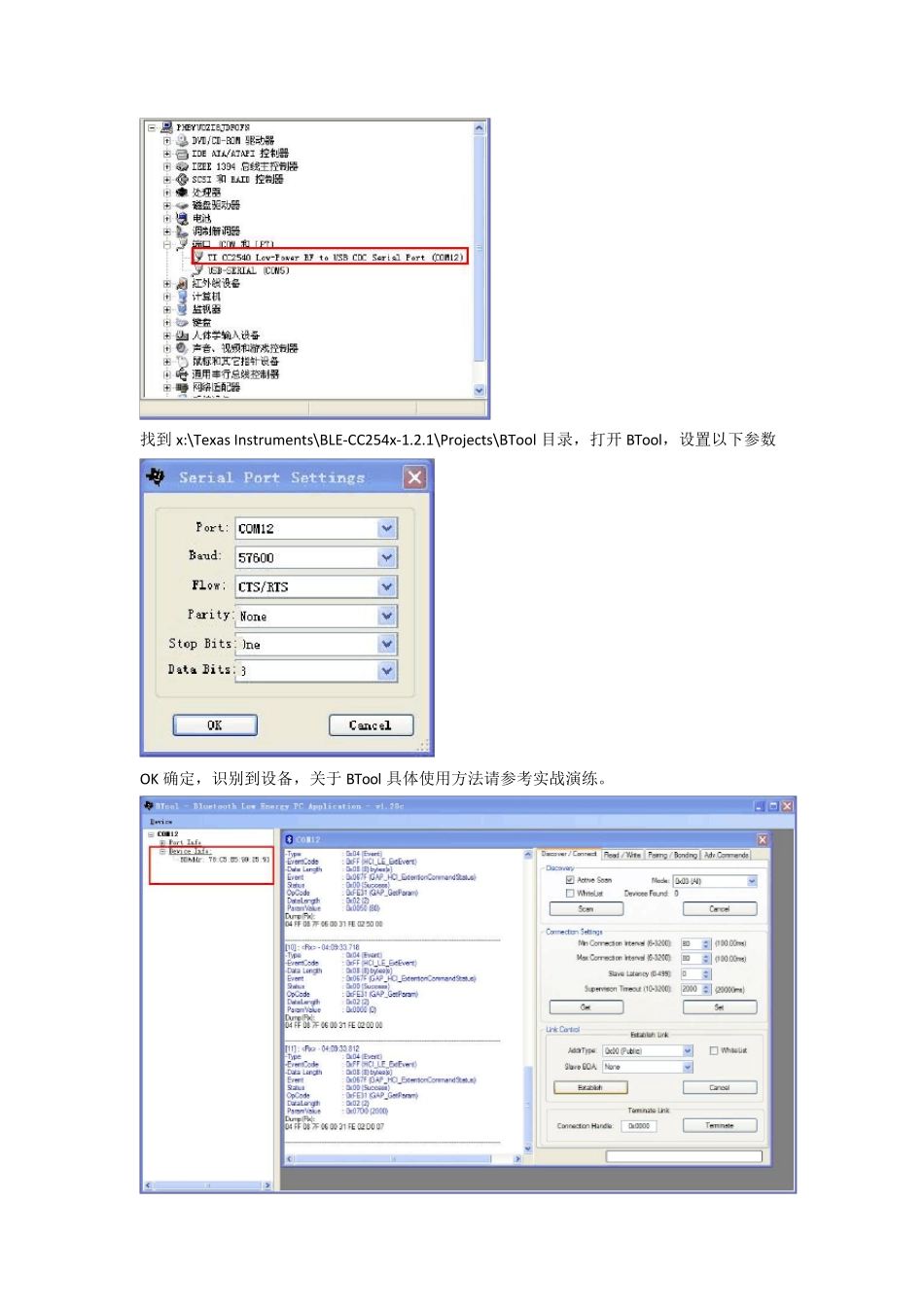

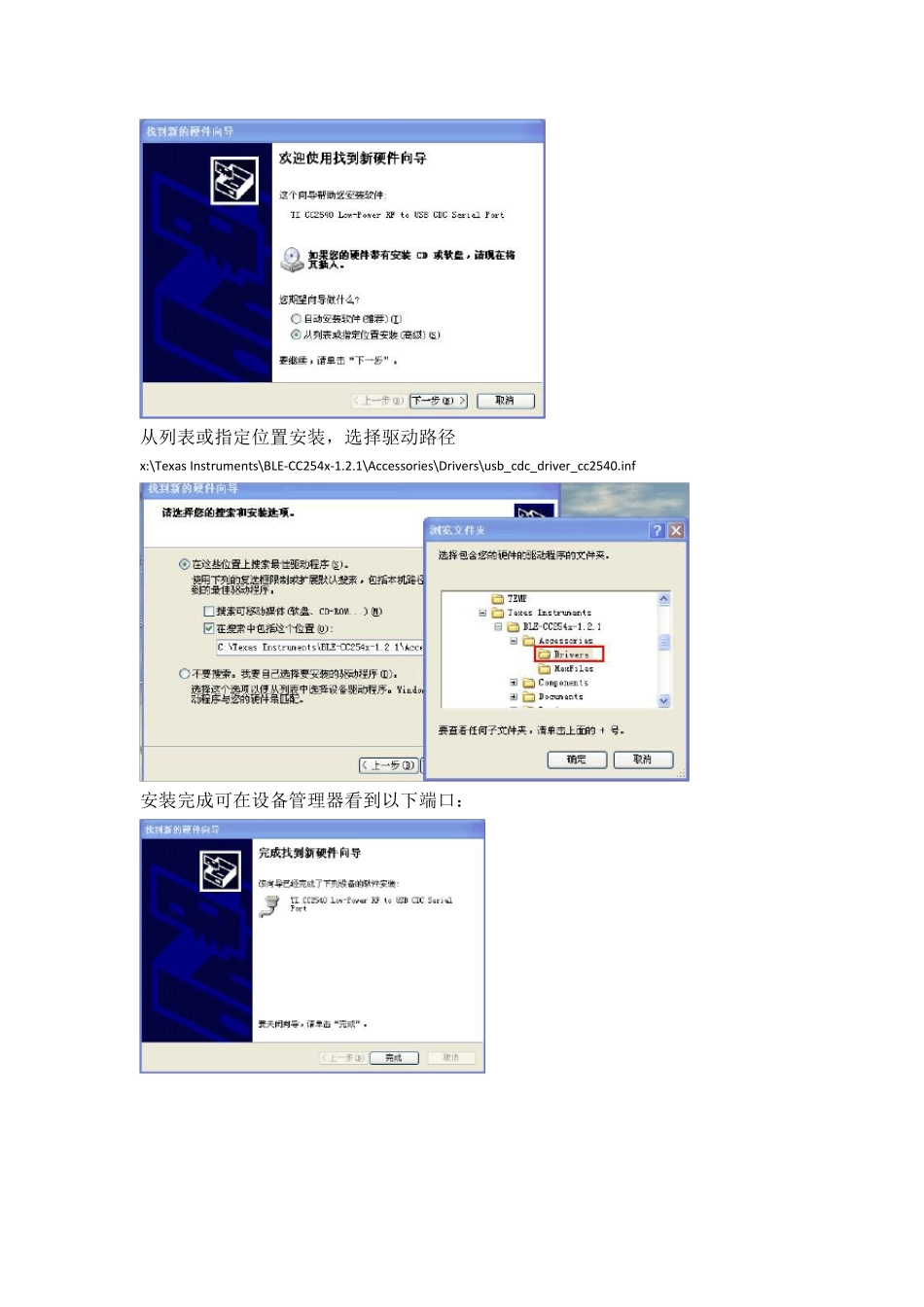

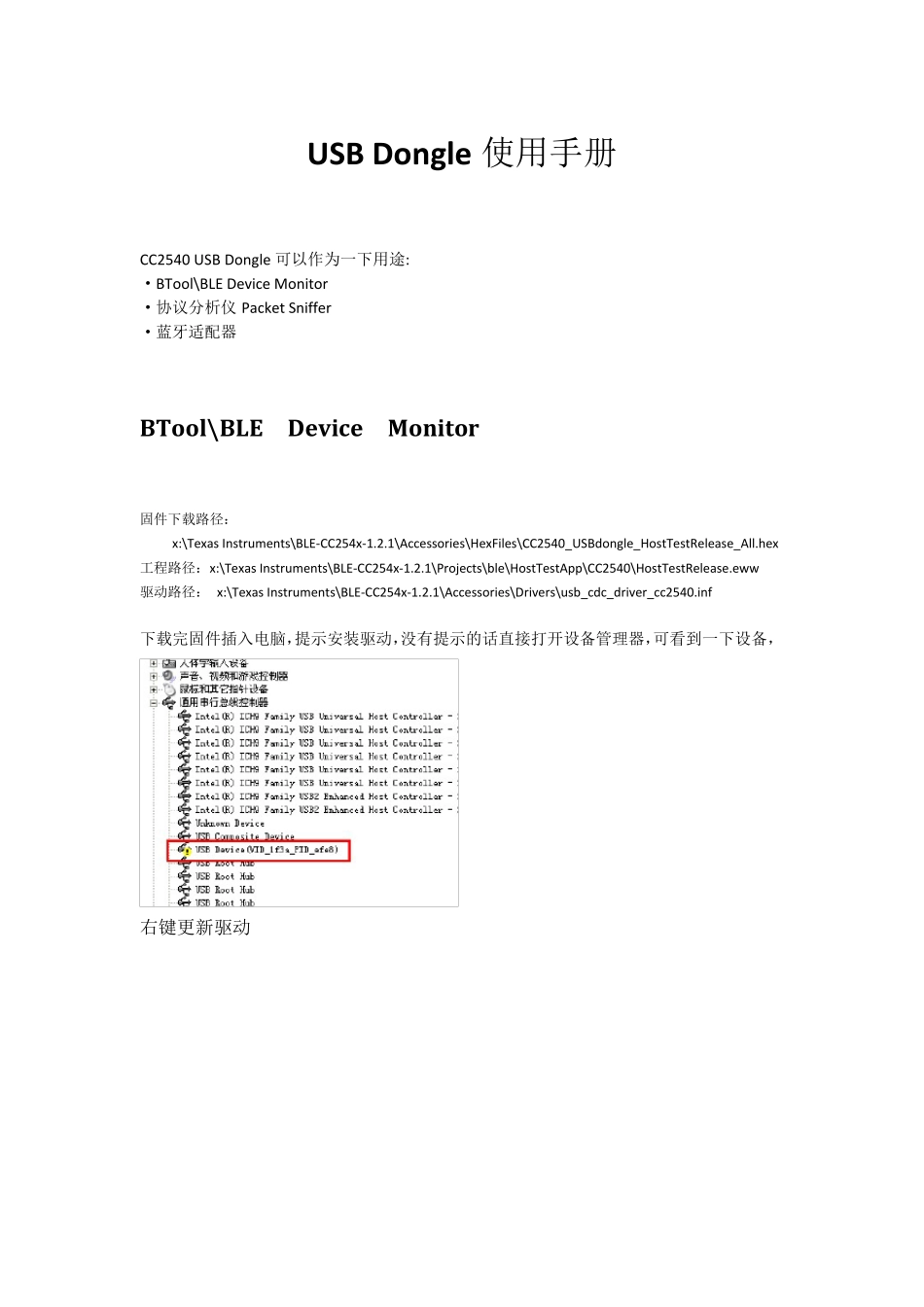

USB Dongle 使用手册 CC2540 USB Dongle 可以作为一下用途: ·BTool\BLE Device Monitor ·协议分析仪 Packet Sniffer ·蓝牙适配器 BTool\BLE Dev ice Monitor 固件下载路径: x:\Texas Instruments\BLE-CC254x-1.2.1\Accessories\HexFiles\CC2540_USBdongle_HostTestRelease_All.hex 工程路径:x:\Texas Instruments\BLE-CC254x-1.2.1\Projects\ble\HostTestApp\CC2540\HostTestRelease.eww 驱动路径: x:\Texas Instruments\BLE-CC254x-1.2.1\Accessories\Drivers\usb_cdc_driver_cc2540.inf 下载完固件插入电脑,提示安装驱动,没有提示的话直接打开设备管理器,可看到一下设备, 右键更新驱动 从列表或指定位置安装,选择驱动路径 x:\Texas Instruments\BLE-CC254x-1.2.1\Accessories\Drivers\usb_cdc_driver_cc2540.inf 安装完成可在设备管理器看到以下端口: 找到x:\Texas Instruments\BLE-CC254x-1.2.1\Projects\BTool 目录,打开BTool,设置以下参数 OK 确定,识别到设备,关于BTool 具体使用方法请参考实战演练。 配套资源提供BLE Device Monitor 的安装文件,安装完成即可。BLE Device Monitor 同样使用串口收发。 打开 BLE Device Monitor,点击 Options 下的Serial port 设置参数 OK 确定,Dongle 直接扫描其他蓝牙设备 左下角显示设备信息 双击扫描到的设备进行连接,可看到状态改变 同时右端显示所有服务 协议分析仪Packet Sniffer 固件下载路径: x:\Program Files\Texas Instruments\SmartRF Tools\Packet Sniffer\bin\general\firmware\ sniffer_fw_cc2540_usb.hex 配套资源提供Packet Sniffer 的安装文件,在开发软件和驱动目录下的PacketSniffer 文件夹下解压安装完成即可,驱动也无需重新安装。 下载完PacketSniffer 固件后插入 USB Dongle 设备自动安装驱动,安装完成后可在设备管理器中看到以下设备: 打开SmartRF Packet Sniffer,选择 Bluetooth Low Energy,单击 Start 开始分析 单击以下按钮开始抓包 当周围有其他设备广播时可看到其数据包 自此即可正常使用Packet Sniffer 进行分析。
