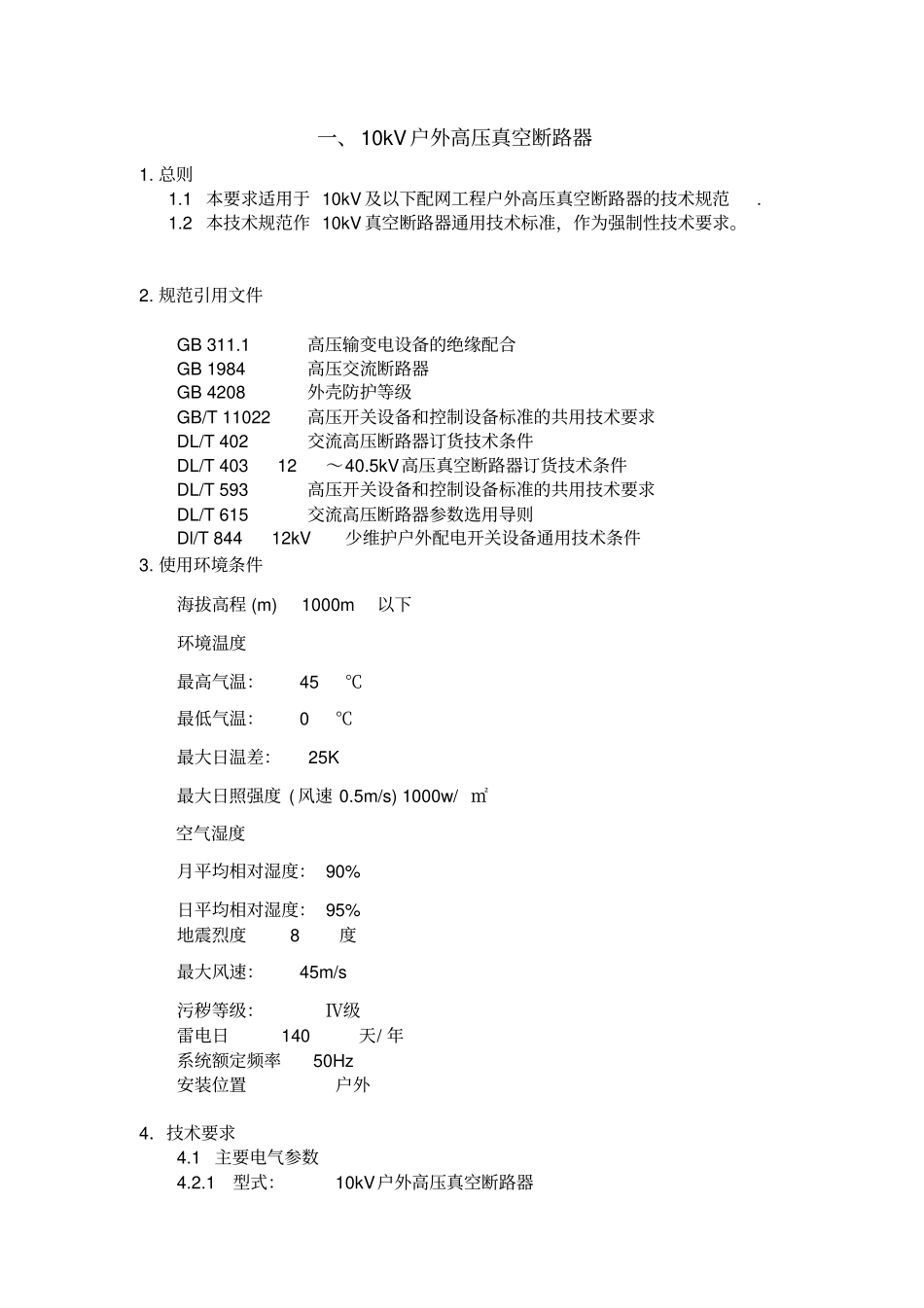

一、10kV户外高压真空断路器1. 总则1.1 本要求适用于 10kV 及以下配网工程户外高压真空断路器的技术规范. 1.2 本技术规范作 10kV 真空断路器通用技术标准，作为强制性技术要求。2. 规范引用文件GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 402 交流高压断路器订货技术条件DL/T 403 12～40.5kV高压真空断路器订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则Dl/T 844 12kV少维护户外配电开关设备通用技术条件3. 使用环境条件海拔高程 (m) 1000m以下环境温度最高气温： 45℃最低气温： 0℃最大日温差： 25K 最大日照强度 ( 风速 0.5m/s) 1000w/ ㎡空气湿度月平均相对湿度： 90% 日平均相对湿度： 95% 地震烈度 8度最大风速： 45m/s 污秽等级：Ⅳ级雷电日 140天/ 年系统额定频率 50Hz 安装位置户外4．技术要求4.1 主要电气参数4.2.1 型式：10kV户外高压真空断路器4.2.2 额定电压：12kV 4.2.3 额定电流：630A 4.2.4 额定频率：50Hz 4.2.5 绝缘水平：a) 工频耐压（ 1 分钟，有效值）对地42kV 断口间48kV b) 雷电冲击耐压（ 1.2/50 μ s，峰值）对地75kV 断口间80kV c) 外绝缘爬电比距≥31 mm/ kV d）空气净距相对地≥ 300 mm 相间≥ 300 mm 4.2.6 额定短路开断电流：20kA 4.2.7 额定短路关合电流：50kA 4.2.6 额定短时耐受电流：20kA/4s 4.2.7 额定峰值耐受电流：50kA 4.2.8 额定电流： 630A 4.2.9 主回路电阻：＜120μ Ω4.2.10 分、合闸不同期：≤2ms 4.2.11 机械稳定性次数：≥10000 次4.2.12 额定短路电流开断次数：≥30 次额定负荷电流开断次数：≥600 次4.2.13 电流互感器： a)额定电流75、150、300、400、600/5A b) 准确级 10P c)二次负荷20VA d)二次绕组对地工频耐压2000V/1min 4.3 真空灭弧室的要求4.3.1 真空断路器灭弧室是高品质的，其出厂真空度应满足1.33 ×10-5 Pa。4.3.2 同型号真空断路器所配用的灭弧室，其安装方式、 端部联结方式及联结尺寸统一，以保证灭弧室的互换性。4.4 外壳的要求4.4.1 外壳采用不小于 3mm厚优质不锈钢板制成，有明显的厂家标识。4.4.2 外壳能良好地接地并能承受运行中出现的正常和瞬时压力。接地外壳上装有导电性良好，直径不小于12 ...
