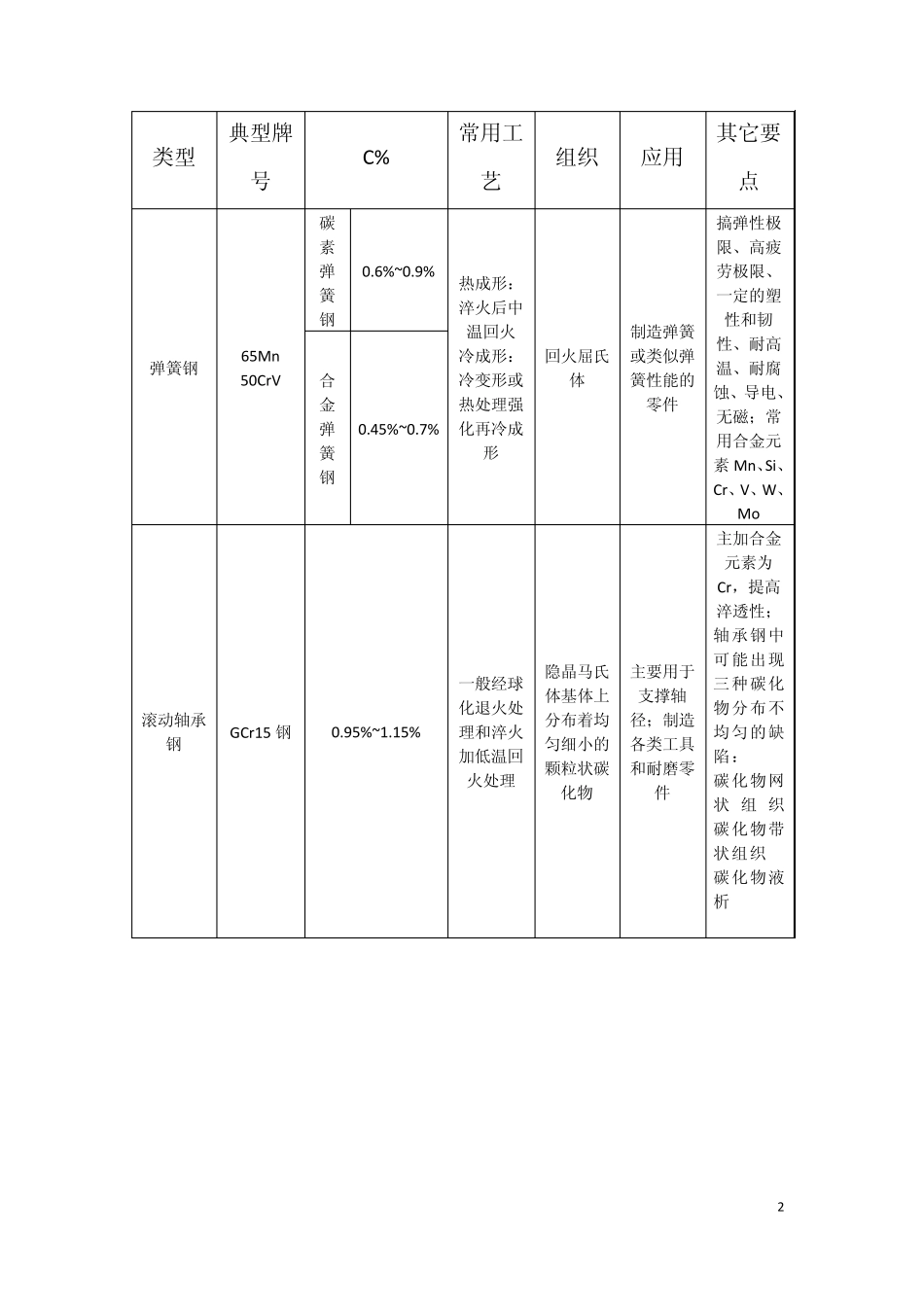

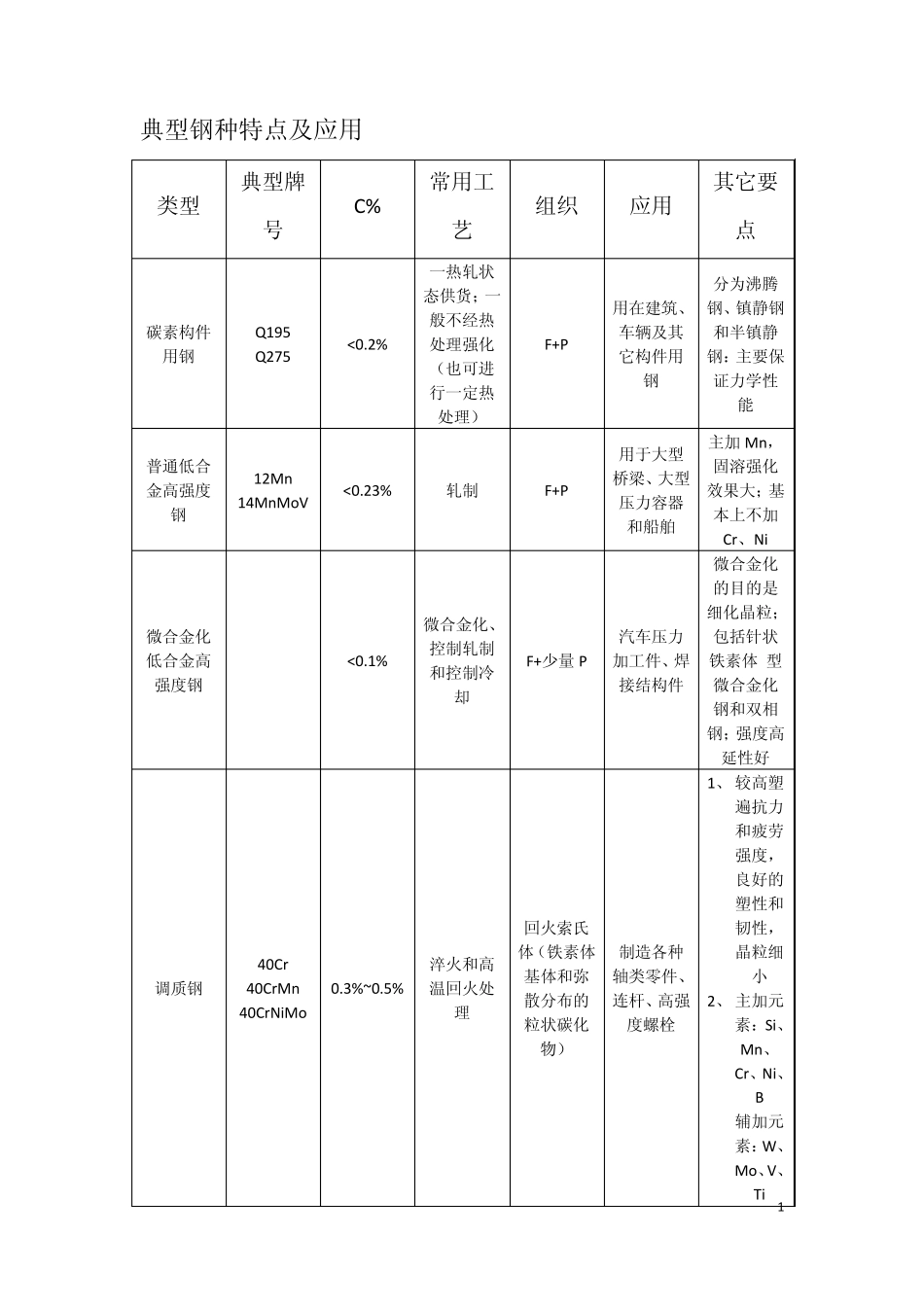

1 典型钢种特点及应用 类型 典型牌号 C% 常用工艺 组织 应用 其它要点 碳素构件用钢 Q195 Q275 <0.2% 一热轧状态供货；一般不经热处理强化（也可进行一定热处理） F+P 用在建筑、车辆及其它构件用钢 分为沸腾钢、镇静钢和半镇静钢：主要保证力学性能 普通低合金高强度钢 12Mn 14MnMoV <0.23% 轧制 F+P 用于大型桥梁、大型压力容器和船舶 主加 Mn，固溶强化效果大；基本上不加Cr、Ni 微合金化低合金高强度钢 <0.1% 微合金化、控制轧制和控制冷却 F+少量 P 汽车压力加工件、焊接结构件 微合金化的目的是细化晶粒；包括针状铁素体 型微合金化钢和双相钢；强度高延性好 调质钢 40Cr 40CrMn 40CrNiMo 0.3%~0.5% 淬火和高温回火处理 回火索氏体（铁素体基体和弥散分布的粒状碳化物） 制造各种轴类零件、连杆、高强度螺栓 1、 较高塑遍抗力和疲劳强度，良好的塑性和韧性，晶粒细小 2、 主加元素：Si、Mn、Cr、Ni、B 辅加元素：W、Mo、V、Ti 2 类型 典型牌号 C% 常用工艺 组织 应用 其它要点 弹簧钢 65Mn 50CrV 碳素弹簧钢 0.6%~0.9% 热成形：淬火后中温回火 冷成形：冷变形或热处理强化再冷成形 回火屈氏体 制造弹簧或类似弹簧性能的零件 搞弹性极限、高疲劳极限、一定的塑性和韧性、耐高温、耐腐蚀、导电、无磁；常用合金元素Mn、Si、Cr、V、W、Mo 合金弹簧钢 0.45%~0.7% 滚动轴承钢 GCr15 钢 0.95%~1.15% 一般经球化退火处理和淬火加低温回火处理 隐晶马氏体基体上分布着均匀细小的颗粒状碳化物 主要用于支撑轴径；制造各类工具和耐磨零件 主加合金元素为Cr，提高淬透性； 轴承钢中可能出现三种碳化物分布不均匀的缺陷： 碳化物网状 组织 碳化物带状组织 碳化物液析 3 类型 典型牌号 C% 常用工艺 组织 应用 其它要点 表面强化零件用钢（渗碳钢） 低强度渗碳钢，如15、20Mn2、 中强度渗碳钢，如20CrMnTi、 20Cr2Ni4A 心部0.1%~0.25% 表层>0.8%（最佳为0.8%~0.9%） 淬火加低温回火处理 表层为回火马氏体和粒状碳化物及一定的残余奥氏体；心部为低碳回火马氏体(全部淬透)或部分铁素体加屈氏体(未淬透) 用于某些只要求表面强化而对心部没有要求的机械零件如汽车、拖拉机上的变速箱齿轮，内燃机上的凸轮、活塞销和部分量具等 主加元素Cr、Mn、Ni、B; 辅加元素Mo、W、V、Ti； 渗碳钢的淬透性是通过加入合金元素来保证的，因此常加入 Cr、Mo、Ni、W、Mn...
