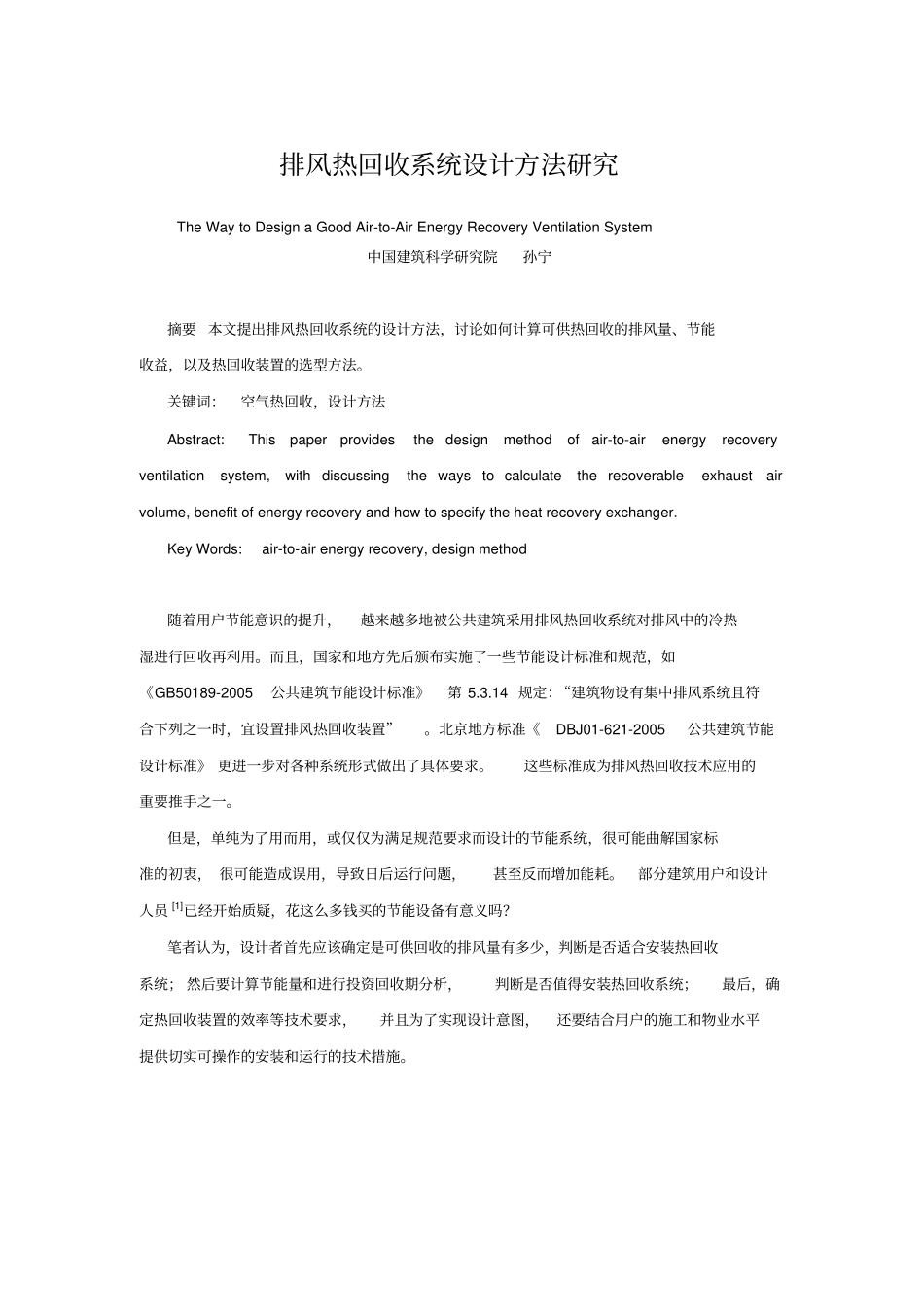

排风热回收系统设计方法研究The Way to Design a Good Air-to-Air Energy Recovery Ventilation System 中国建筑科学研究院孙宁摘要 本文提出排风热回收系统的设计方法，讨论如何计算可供热回收的排风量、节能收益，以及热回收装置的选型方法。关键词：空气热回收，设计方法Abstract: This paper provides the design method of air-to-air energy recovery ventilation system, with discussing the ways to calculate the recoverable exhaust air volume, benefit of energy recovery and how to specify the heat recovery exchanger. Key Words: air-to-air energy recovery, design method 随着用户节能意识的提升，越来越多地被公共建筑采用排风热回收系统对排风中的冷热湿进行回收再利用。而且，国家和地方先后颁布实施了一些节能设计标准和规范，如《GB50189-2005公共建筑节能设计标准》第 5.3.14 规定：“建筑物设有集中排风系统且符合下列之一时，宜设置排风热回收装置”。北京地方标准《DBJ01-621-2005公共建筑节能设计标准》 更进一步对各种系统形式做出了具体要求。这些标准成为排风热回收技术应用的重要推手之一。但是，单纯为了用而用，或仅仅为满足规范要求而设计的节能系统，很可能曲解国家标准的初衷， 很可能造成误用，导致日后运行问题，甚至反而增加能耗。部分建筑用户和设计人员 [1]已经开始质疑，花这么多钱买的节能设备有意义吗？笔者认为，设计者首先应该确定是可供回收的排风量有多少，判断是否适合安装热回收系统； 然后要计算节能量和进行投资回收期分析，判断是否值得安装热回收系统；最后，确定热回收装置的效率等技术要求，并且为了实现设计意图，还要结合用户的施工和物业水平提供切实可操作的安装和运行的技术措施。1. 可回收排风量排风有两种形式：一为有组织的排风，即采用排风口和排风道进行的排风；二是房间向外渗出的“无组织”排风。只有有组织排风才是可以被回收的，无组织排风是无法热利用的。无组织渗出风并非没有用处，文献[3]的作者指出必要的建筑物渗出风对保持室内正压、防止未经处理的室外风侵入室内是必需的。无组织渗出比无组织渗入要节能，因为从门窗空洞渗入的室外风是未经过滤和热湿处理的，这些风量会增加系统的冷热负荷、污染室内空气。所以，新风量不能比正压需求渗出风量小，只有比所需渗出风量大的部分，才有可以被回收...
