掘进工作面架棚施工管理标准VIP免费

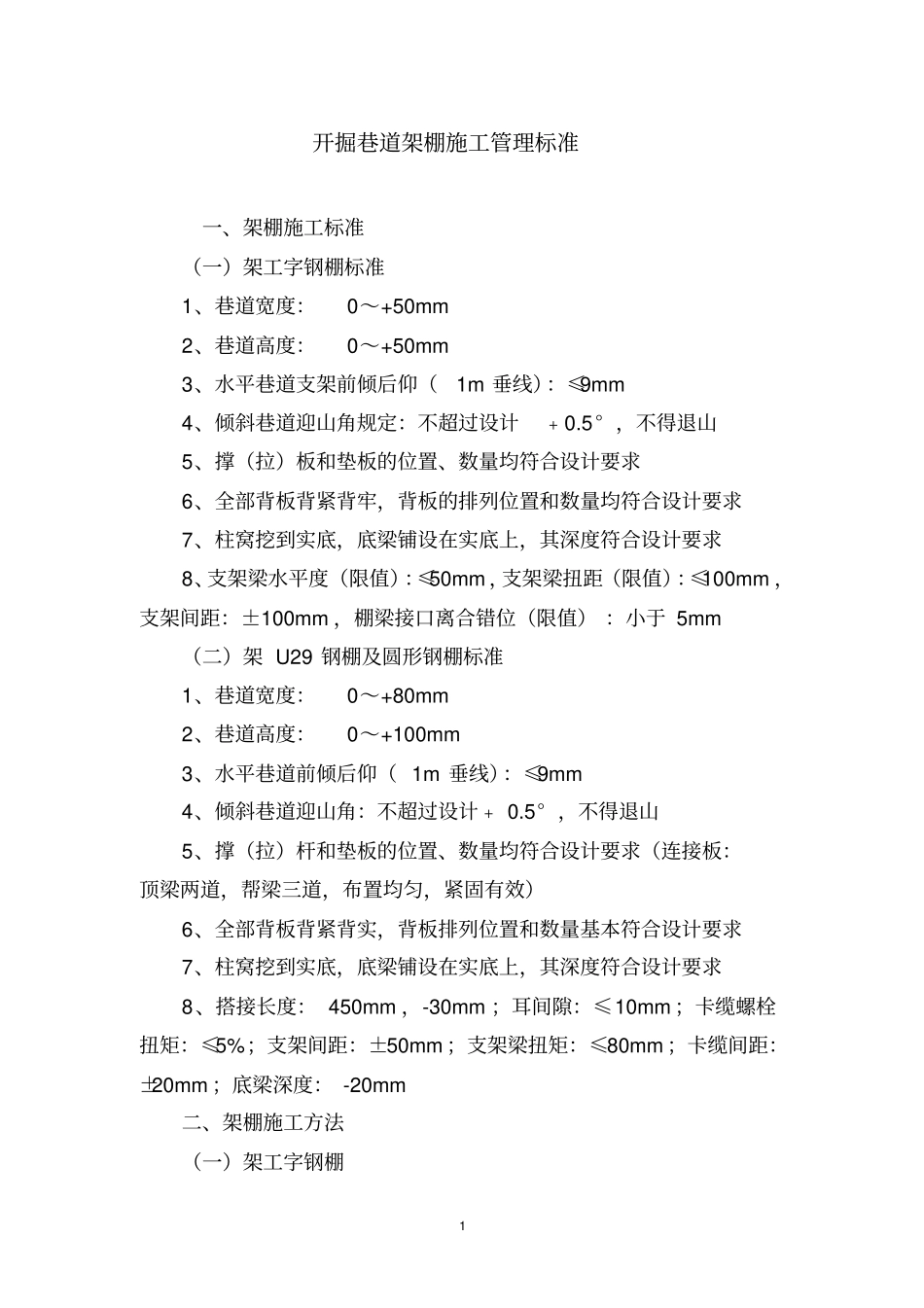

1 开掘巷道架棚施工管理标准一、架棚施工标准（一）架工字钢棚标准1、巷道宽度：0～+50mm 2、巷道高度：0～+50mm 3、水平巷道支架前倾后仰（1m 垂线）：≤9mm 4、倾斜巷道迎山角规定：不超过设计﹢0.5° ，不得退山5、撑（拉）板和垫板的位置、数量均符合设计要求6、全部背板背紧背牢，背板的排列位置和数量均符合设计要求7、柱窝挖到实底，底梁铺设在实底上，其深度符合设计要求8、支架梁水平度（限值）：≤50mm ，支架梁扭距（限值）：≤100mm ，支架间距：±100mm ，棚梁接口离合错位（限值） ：小于 5mm （二）架 U29 钢棚及圆形钢棚标准1、巷道宽度：0～+80mm 2、巷道高度：0～+100mm 3、水平巷道前倾后仰（ 1m 垂线）：≤9mm 4、倾斜巷道迎山角：不超过设计﹢ 0.5° ，不得退山5、撑（拉）杆和垫板的位置、数量均符合设计要求（连接板：顶梁两道，帮梁三道，布置均匀，紧固有效）6、全部背板背紧背实，背板排列位置和数量基本符合设计要求7、柱窝挖到实底，底梁铺设在实底上，其深度符合设计要求8、搭接长度： 450mm ，-30mm ；耳间隙：≤10mm ；卡缆螺栓扭矩：≤5%；支架间距：±50mm ；支架梁扭矩：≤80mm ；卡缆间距：±20mm ；底梁深度： -20mm 二、架棚施工方法（一）架工字钢棚2 （1）安全检查，排除不安全隐患：①放炮前加固工作面10 米之内的支架。②放炮后由外向里逐棚检查、整修。③使用吊梁式前探梁时，放炮后将前探梁前移至工作面固定牢固，上好需要架设的棚头，调整好中腰线，并背实顶板，棚梁前方空顶区用方木背实。（3）挖腿窝：先量取棚距，按中线和下宽定腿窝位置，按腰线确定其深度。控制好顶帮后，再把腿窝挖至设计深度。挖腿窝时，须由专人监护。（4）立棚腿：竖上棚腿，调整好扎角，并稳固好棚腿。（5）合棚梁：前探梁上的棚头与棚腿合口，先合一头后，再合另一头。禁止人员在下方逗留或通过。（6）合口后将支架找正，压肩初步固定。（7）检查支架的架设质量，符合质量标准后，再背顶背帮，楔紧打牢，并按设计位置使好撑木、拉杆、联棚器等稳固装置。1、掘进机截割完一架棚后，必须严格执行“敲帮问顶”制度，找顶时必须有一人监护， 一人用长柄工具把危岩、 活块找净方可进入工作面联接好网片，使用前探梁、打支护锚杆，进行临时支护。2、按棚腿设计扎角对两帮底部使用风镐或手镐进行挖刷，并挖好深度 150～200mm 的棚腿窝。3、根据巷道顶底板坡度确定架棚角度，将棚腿放到棚腿窝...
