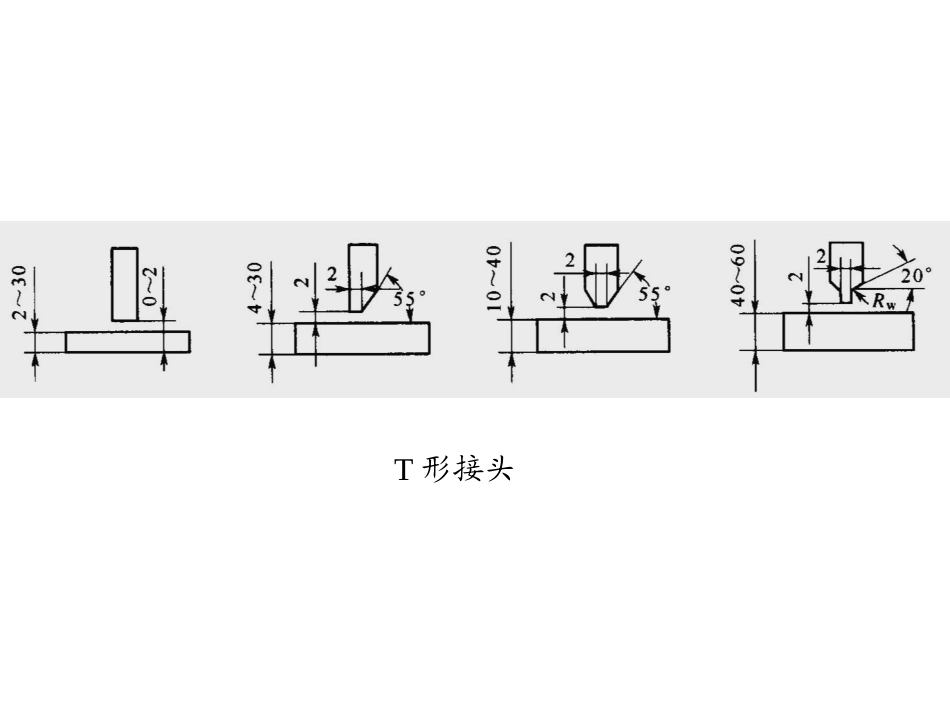

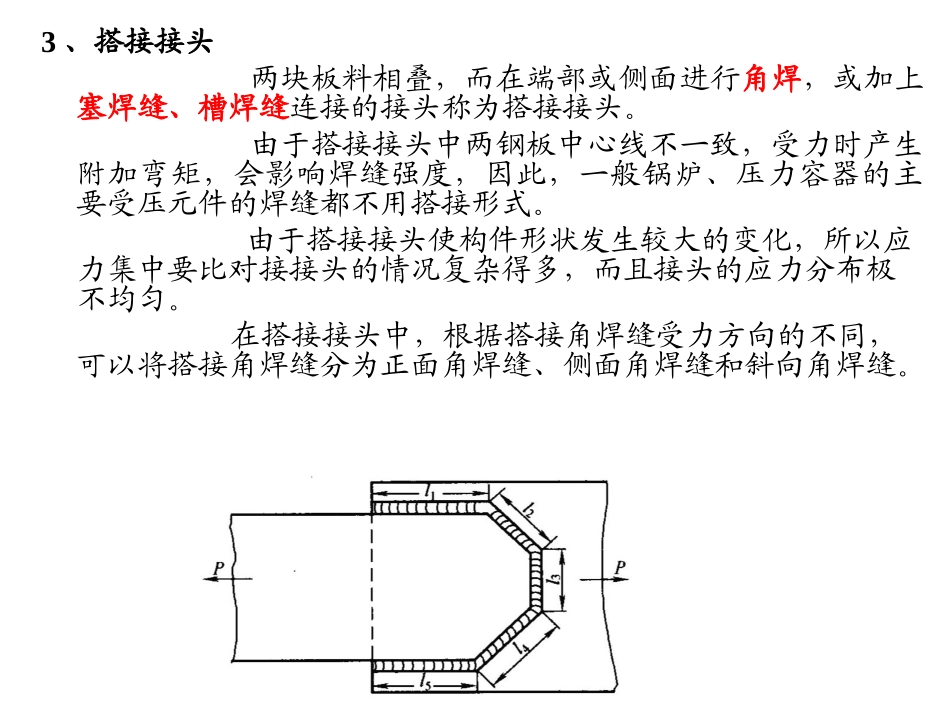

T形接头3、搭接接头两块板料相叠，而在端部或侧面进行角焊，或加上塞焊缝、槽焊缝连接的接头称为搭接接头。由于搭接接头中两钢板中心线不一致，受力时产生附加弯矩，会影响焊缝强度，因此，一般锅炉、压力容器的主要受压元件的焊缝都不用搭接形式。由于搭接接头使构件形状发生较大的变化，所以应力集中要比对接接头的情况复杂得多，而且接头的应力分布极不均匀。在搭接接头中，根据搭接角焊缝受力方向的不同，可以将搭接角焊缝分为正面角焊缝、侧面角焊缝和斜向角焊缝。搭接接头除两钢板叠在端面或侧面焊接外，还有开槽焊和塞焊(圆孔和长孔)等。开槽焊搭接接头：先将被连接件冲切成槽，然后用焊缝金属填满该槽，槽焊焊缝断面为矩形，其宽为被连接件厚度的两倍，开槽长度应比搭接长度稍短一些。塞焊：是在被连接的钢板上钻孔来代替槽焊的槽，用焊缝金属将孔填满使两板连接起来，塞焊可分为圆孔内塞焊和长孔内塞焊两种。4、角接接头角接头多用于箱形构件，骑座式管接头和筒体的连接，小型锅炉中火筒和封头连接也属于这种形式。与T形接头类似，单面焊的角接接头承受反向弯矩的能力极低，除了钢板很薄或不重要的结构外，一般都应开坡口两面焊，否则不能保证质量。选择接头形式时，主要根据产品的结构，并综合考虑受力条件、加工成本等因素。例如：对接接头具有受力均匀、节省金属等优点，故应用最多。但是，对接接头对下料尺寸和组装的要求比较严格。T形接头焊缝大多数情况下只承受较小的切应力或仅作为联系焊缝。搭接接头对装配要求不高，也易于装配，但接头承载能力低，一般用在不重要的结构中。焊接接头的设计中对焊缝质量的要求、焊缝尺寸大小、焊缝位置、工件厚度、几何尺寸、施工条件等不同，决定了在选择焊接方法和制定工艺时的多样性。合理的焊接接头设计与选择不仅能保证钢结构的焊缝和整体的强度，还可以简化生产工艺，节省制造成本。设计和选择焊接接头的主要因素（1）是为保证电弧能深入到焊缝根部使其焊透，并获得良好的焊缝成形以及便于清渣。（2）对于合金钢来说，坡口还能起到调节母材金属和填充金属比例(即熔合比)的作用。：（1）保证焊接接头满足使用要求；（2）接头形式能保证选择的焊接方法正常施焊；（3）接头形式应尽量简单，尽量采用平焊和自动焊焊接方法，少采用仰焊和立焊，且最大应力尽量不设在焊缝上；（4）焊接工艺能保证焊接接头在设计温度和腐蚀介质中正常工作；（5）焊接变形和应力小，能满足施工要求所需的技术、人员和设备的条件；（6）尽量使焊缝设计成联系焊缝；（7）焊接接头便于检验；（8）焊接前的准备和焊接所需费用低；（9）对角焊缝不宜选择和设计过大的焊角尺寸，试验证明，大尺寸角焊缝的单位面积承载能力较低等。焊缝布置的一般原则：1.1.避开应力最大处；避开应力最大处；2.2.焊缝远离加工面；焊缝远离加工面；3.3.对称布置变形小；对称布置变形小；4.4.焊缝布置求分散；焊缝布置求分散；5.5.便于操作想周到；便于操作想周到；6.6.尽量平焊效率高。尽量平焊效率高。三、坡口的基本形式坡口：根据设计或工艺需要，在焊件的待焊部位加工成一定几何形状并经装配后构成的沟槽。开坡口：用机械、火焰或电弧等加工坡口的过程。开坡口的目的：（1）是为保证电弧能深入到焊缝根部使其焊透，并获得良好的焊缝成形以及便于清渣。（2）对于合金钢来说，坡口还能起到调节母材金属和填充金属比例(即熔合比)的作用。1、坡口类型（1）根据板厚不同，对接焊缝的焊接边缘可分为卷边、平对或加工成为V形、X形、K形和U形等坡口。对接焊缝坡口型式（2）根据焊件厚度、结构形式及承载情况不同，角接接头和T形接头的坡口形式可分为I形、带钝边的单边V形坡口和K形坡口等。角接和T形接头的坡口a)I形b)单边V形（带钝边）c)K形（带钝边）2、坡口的设计原则坡口的形式和尺寸主要根据钢结构的板厚、选用的焊接方法、焊接位置和焊接工艺等来选择和设计。1)焊缝中填充的材料少；2)具有好的可焊性；3)坡口的形状应容易加工；4)便于调整焊接变形；一般情况下，焊条电弧焊焊接6mm厚度的焊件和自动焊焊接14mm以下厚度的焊件时，可以不开坡口就可以得到合格的焊缝，但板间要...
