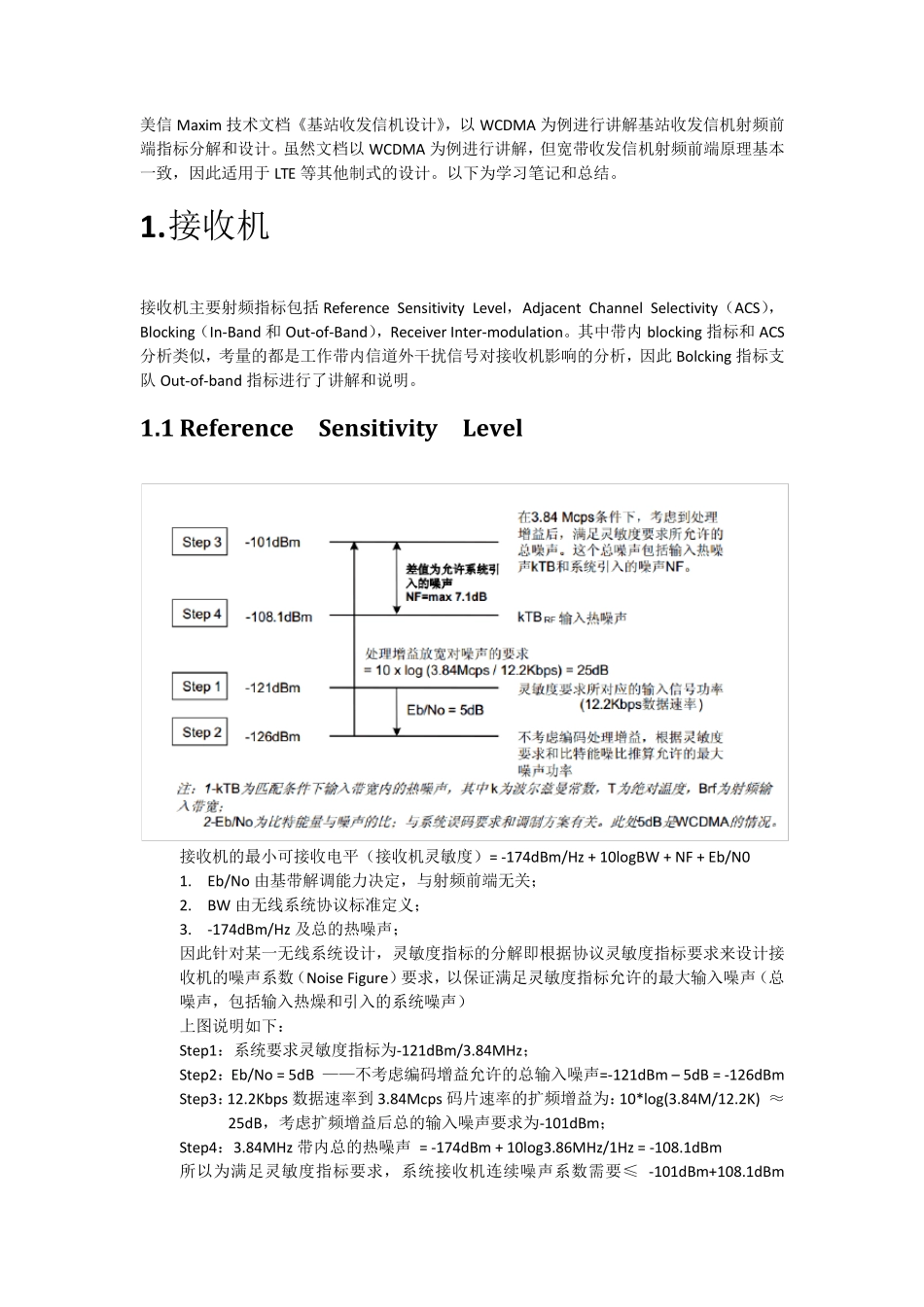

美信 Maxim 技术文档《基站收发信机设计》，以 WCDMA 为例进行讲解基站收发信机射频前端指标分解和设计。虽然文档以 WCDMA 为例进行讲解，但宽带收发信机射频前端原理基本一致，因此适用于 LTE 等其他制式的设计。以下为学习笔记和总结。 1 . 接收机 接收机主要射频指标包括 Reference Sensitivity Level，Adjacent Channel Selectivity（ACS），Blocking（In-Band 和 Out-of-Band），Receiver Inter-modulation。其中带内 blocking 指标和 ACS分析类似，考量的都是工作带内信道外干扰信号对接收机影响的分析，因此 Bolcking 指标支队 Out-of-band 指标进行了讲解和说明。 1.1 Reference Sensitivity Level 接收机的最小可接收电平（接收机灵敏度）= -174dBm/Hz + 10logBW + NF + Eb/N0 1. Eb/No 由基带解调能力决定，与射频前端无关； 2. BW 由无线系统协议标准定义； 3. -174dBm/Hz 及总的热噪声； 因此针对某一无线系统设计，灵敏度指标的分解即根据协议灵敏度指标要求来设计接收机的噪声系数（Noise Figure）要求，以保证满足灵敏度指标允许的最大输入噪声（总噪声，包括输入热燥和引入的系统噪声） 上图说明如下： Step1：系统要求灵敏度指标为-121dBm/3.84MHz； Step2：Eb/No = 5dB ——不考虑编码增益允许的总输入噪声=-121dBm – 5dB = -126dBm Step3：12.2Kbps 数据速率到 3.84Mcps 码片速率的扩频增益为：10*log(3.84M/12.2K) ≈25dB，考虑扩频增益后总的输入噪声要求为-101dBm； Step4：3.84MHz 带内总的热噪声 = -174dBm + 10log3.86MHz/1Hz = -108.1dBm 所以为满足灵敏度指标要求，系统接收机连续噪声系数需要≤ -101dBm+108.1dBm =7.1dB 接 收 机 的 其 他 指 标 都 是 基 于 灵 敏 度 指 标 满 足 设 计 要 求 为 前 提 。 因 此 设 计 首 先 要 满 足 灵敏 度 指 标 要 求 ， 再 在 此 基 础 上 进 行 其 他 指 标 的 分 解 和 设 计 。 而 对 于 接 收 机 灵 敏 度 指 标的 射 频 前 端 设 计 就 是 系 统 分 解 下 来 NF 指 标 的 设 计 。 Note： Noise Figu re SNR = Ps/Pi F = SNRin/SNRout (1~正 无 穷 ) — — Noise Factor 噪 声 因 子 NF(dB) = 10logF （ 0~正 无 穷 ） — — Noise Figure 噪 声 ...
