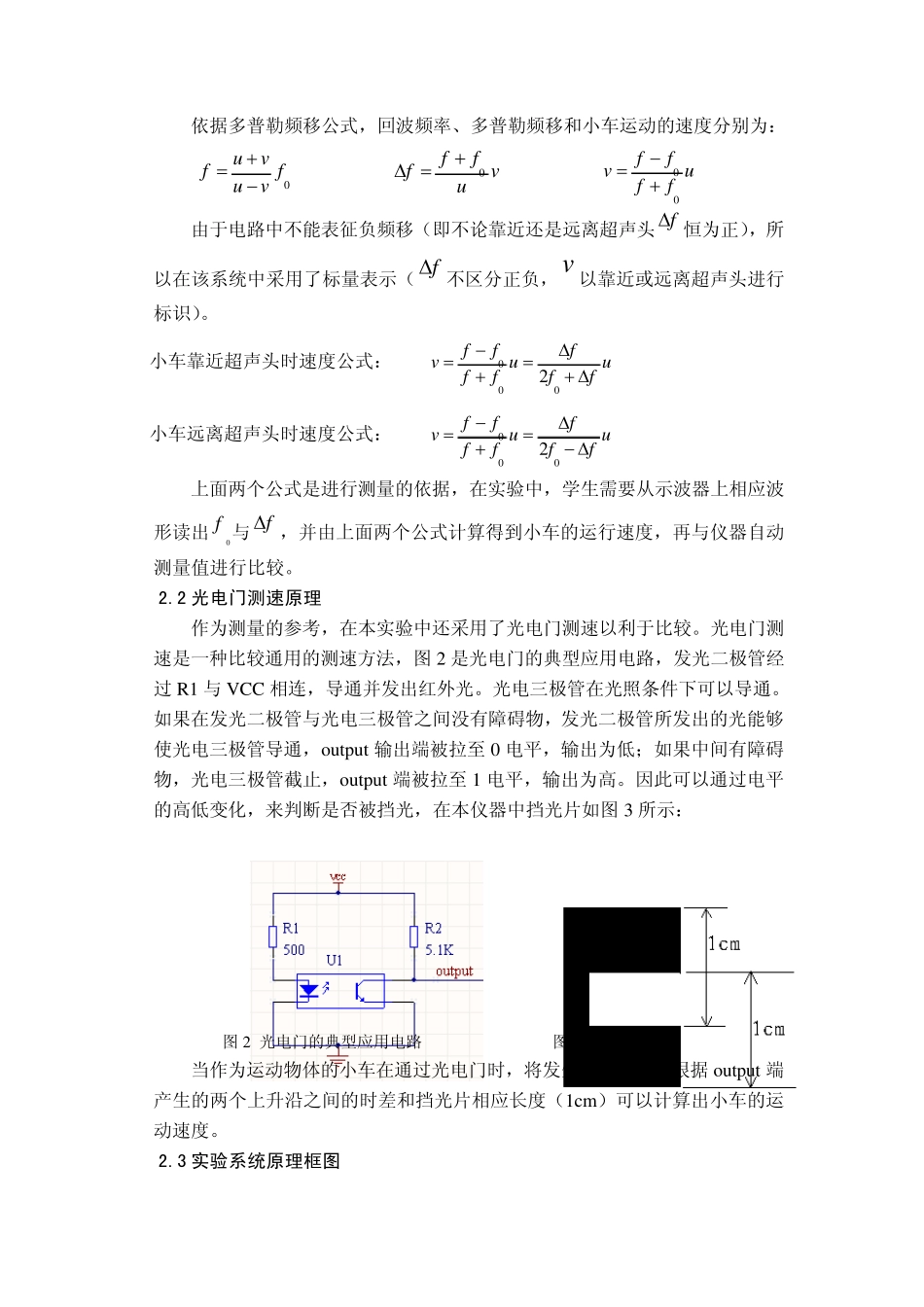

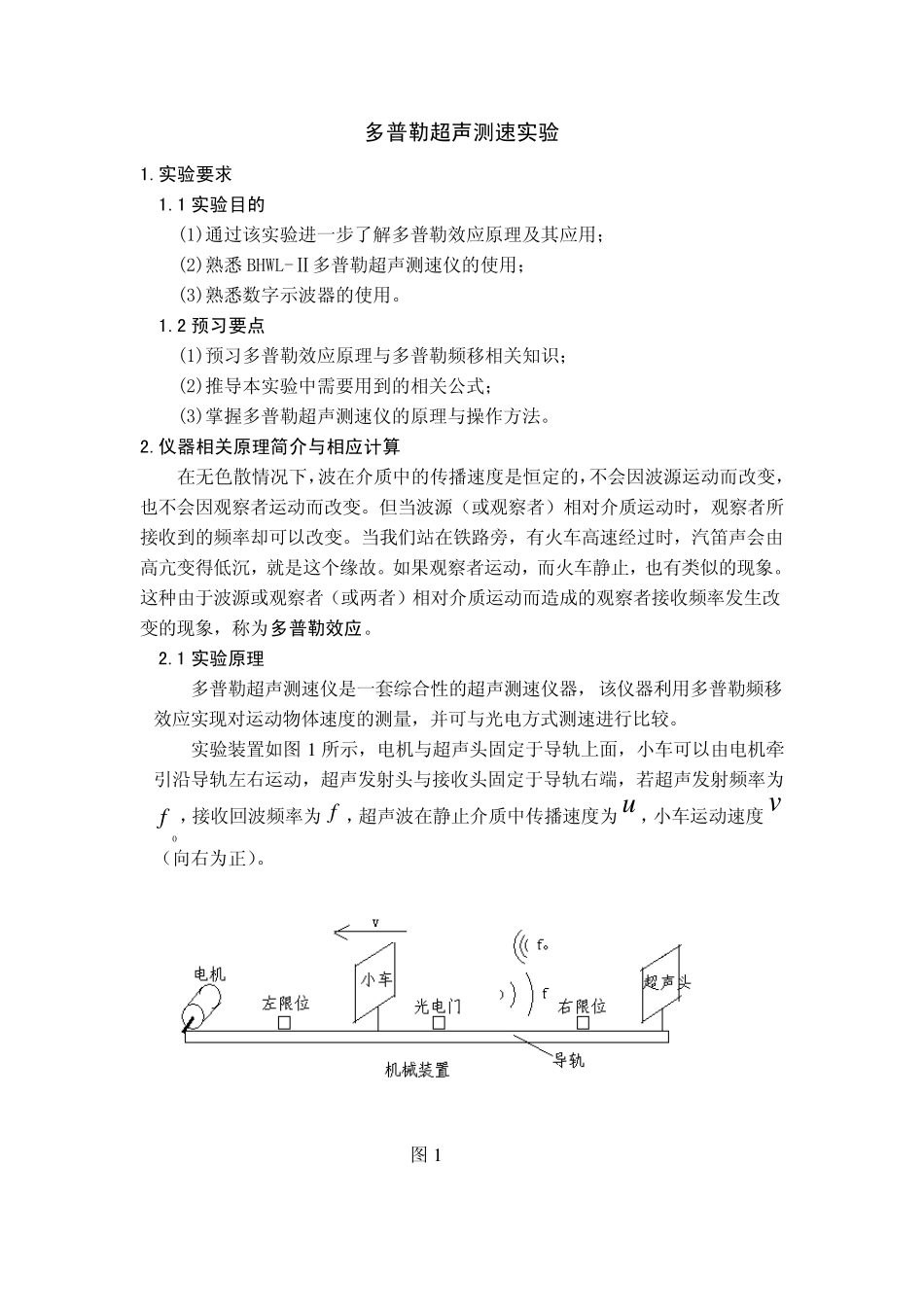

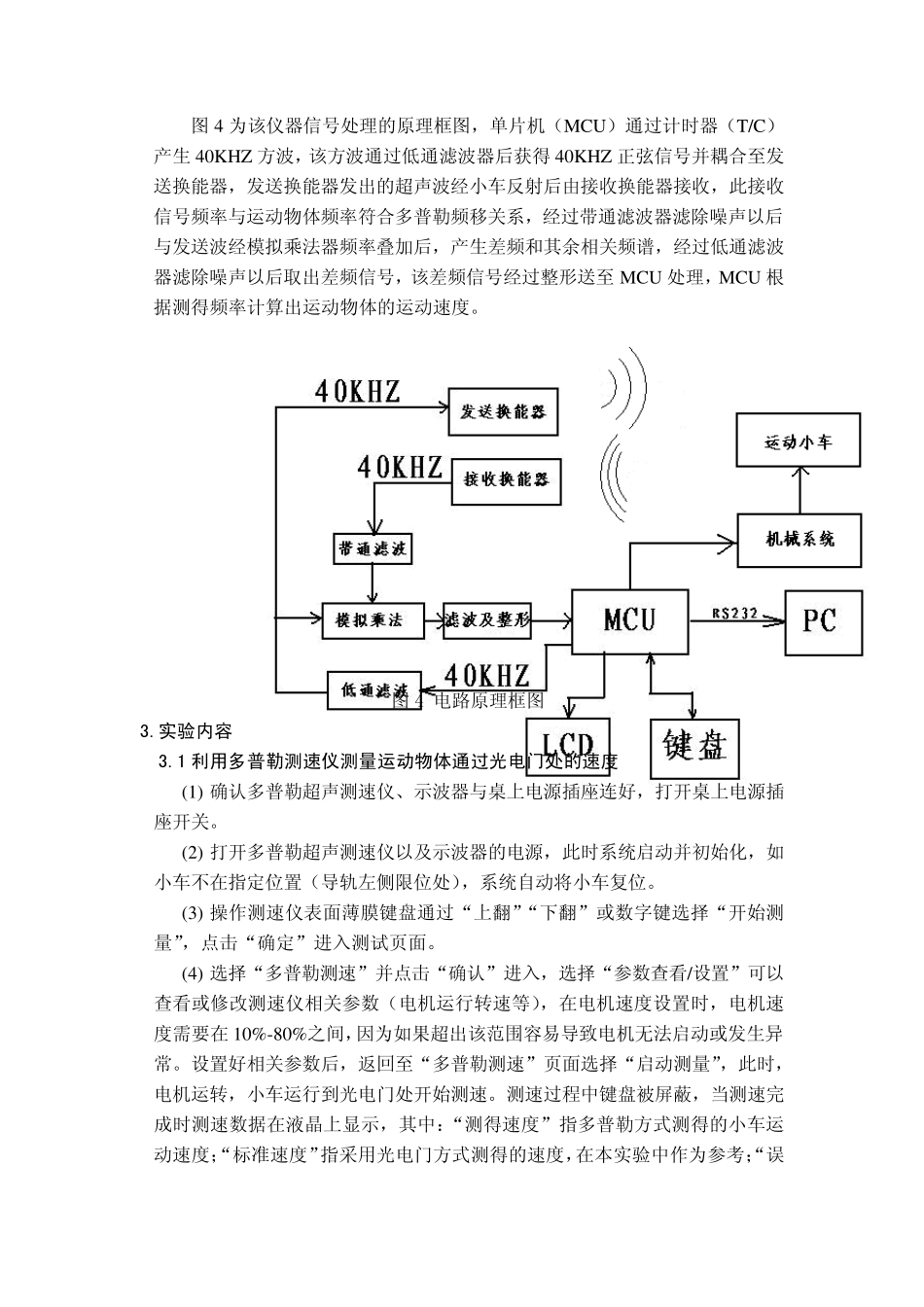

多普勒超声测速实验 1.实验要求 1.1 实验目的 (1)通过该实验进一步了解多普勒效应原理及其应用; (2)熟悉BHWL-Ⅱ多普勒超声测速仪的使用; (3)熟悉数字示波器的使用。 1.2 预习要点 (1)预习多普勒效应原理与多普勒频移相关知识; (2)推导本实验中需要用到的相关公式; (3)掌握多普勒超声测速仪的原理与操作方法。 2.仪器相关原理简介与相应计算 在无色散情况下,波在介质中的传播速度是恒定的,不会因波源运动而改变,也不会因观察者运动而改变。但当波源(或观察者)相对介质运动时,观察者所接收到的频率却可以改变。当我们站在铁路旁,有火车高速经过时,汽笛声会由高亢变得低沉,就是这个缘故。如果观察者运动,而火车静止,也有类似的现象。这种由于波源或观察者(或两者)相对介质运动而造成的观察者接收频率发生改变的现象,称为多普勒效应。 2.1 实验原理 多普勒超声测速仪是一套综合性的超声测速仪器,该仪器利用多普勒频移效应实现对运动物体速度的测量,并可与光电方式测速进行比较。 实验装置如图1 所示,电机 与超声头 固 定于导轨 上 面 ,小 车可以由电机 牵引 沿 导轨 左 右 运动,超声发射 头 与接收头 固 定于导轨 右 端 ,若 超声发射 频率为0f ,接收回 波频率为f ,超声波在静止介质中传播速度为,小 车运动速度(向 右 为正 )。 uv 图 1 依据多普勒频移公式,回波频率、多普勒频移和小车运动的速度分别为: 0fffvu+Δ =00ffvuff−=+0fvuvuf−+= 由于电路中不能表征负频移(即不论靠近还是远离超声头 fΔ 恒为正),所以在该系统中采用了标量表示( fΔ 不区分正负,以靠近或远离超声头进行标识)。 v小车靠近超声头时速度公式: 0002fffvuuffff−Δ==++ Δ 小车远离超声头时速度公式: 0002fffvu−Δuffff==+−Δ 上面两个公式是进行测量的依据,在实验中,学生需要从示波器上相应波形读出0f 与 fΔ ,并由上面两个公式计算得到小车的运行速度,再与仪器自动测量值进行比较。 2.2 光电门测速原理 作为测量的参考,在本实验中还采用了光电门测速以利于比较。光电门测速是一种比较通用的测速方法,图 2 是光电门的典型应用电路,发光二极管经过 R1 与 VCC 相连,导通并发出红外光。光电三极管在光照条件下可以导通。如果在发光二极管与光电三极管之间没有障碍物,发光二极管所发出的光能够使光电三极管导通,ou tpu t 输出端被拉至 0 电平...
