• 压铸件砂孔解决方案（现场教学） • 发布时间:2012-3-26 9:48:48 来源：中国压铸网-打造中国压铸行业网上贸易旗舰信息中心文字【大 中 小】 • 砂孔 砂孔是指在压铸件内部，在机械加工后机加工表面呈现出“空洞”类缺陷的一种俗称，主要表现为气孔、缩孔及渣孔三种类型
一，气孔 在压铸生产的过程中，由于各种原因都会产生气孔，气孔的主要特征由于其产生的原因不同而呈现出不同的规则
气孔根据其形成的原因不同分为三种形式： 析出性气孔
㈠析出性气孔 缺陷特征： 合金凝固时，合金液内部所溶气体，随着合金液温度的下降而不断析出，而未能逸出合金液之气体，就会随着合金的凝固而留在产品内部形成孔穴
其具有光滑的表面，有时表面也发亮，有分散存在，也有集中存在，最易产生于铸件的厚大部位，越是靠近中心，气孔越多，所以，铸件加工余量越大，越容易发现此缺陷
发现方法： 机械加工后的外观检查或做x -ray 检查
上图 就是铝 合金液中［ H］ 的溶解度曲 线 原因分析： ⑴ 原材 料 合金锭 中，H 含 量太 高 （多）
⑵ 合金材 料 受 污 染 ，同时受 潮 ，致 使 有H2O 进 入炉 料

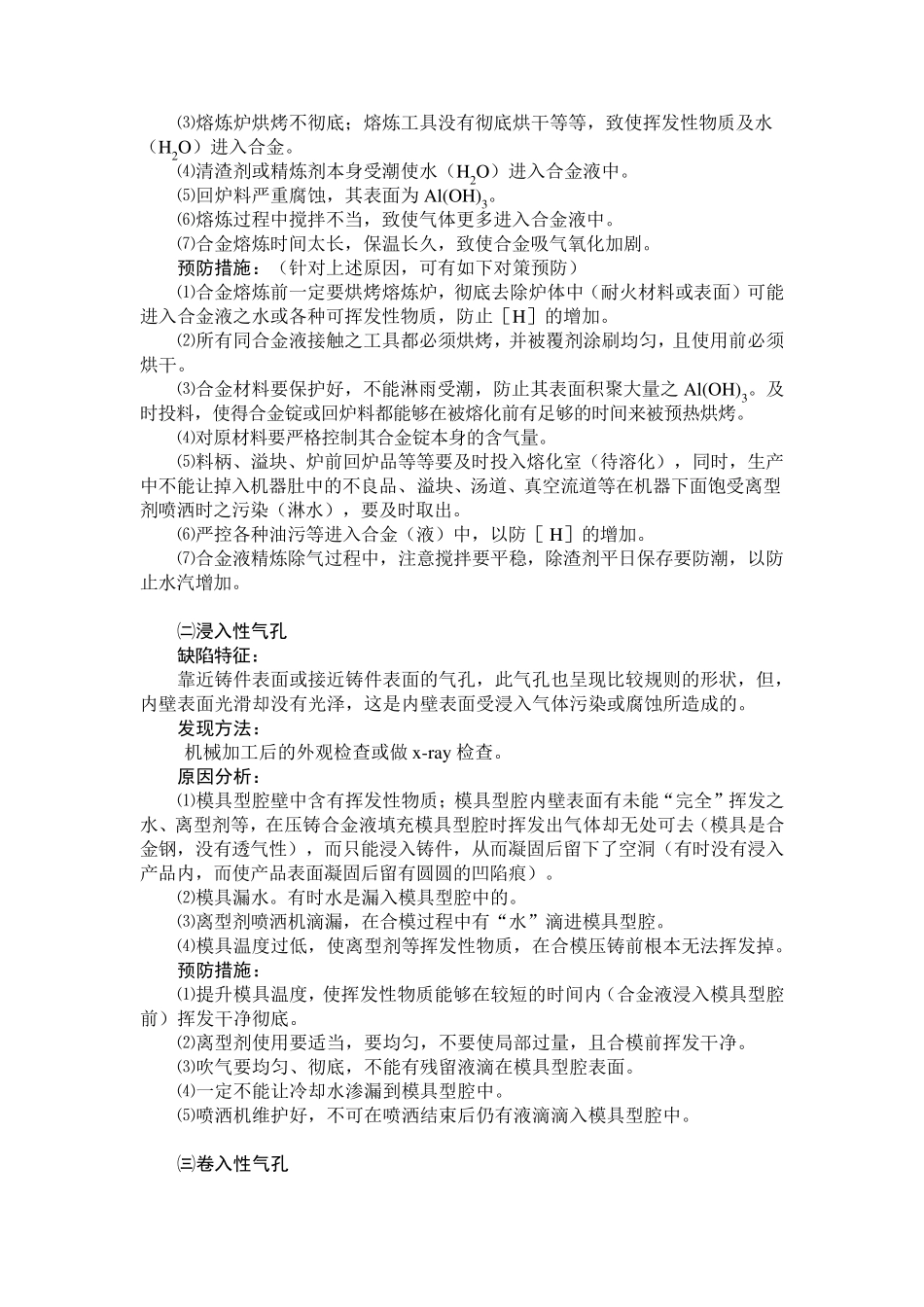

⑶ 熔 炼 炉 烘 烤 不 彻 底 ； 熔 炼 工 具 没 有 彻 底 烘 干 等 等 ， 致 使 挥 发 性 物 质 及 水（ H2O） 进 入 合 金
⑷ 清 渣 剂 或 精 炼 剂 本 身 受 潮 使 水 （ H2O） 进 入 合 金 液 中
⑸ 回 炉 料 严 重 腐 蚀 ， 其 表 面 为 Al(OH)3
⑹ 熔 炼 过 程 中 搅 拌 不 当 ， 致 使 气 体 更 多 进 入 合 金 液 中
⑺ 合 金 熔 炼 时 间 太 长 ， 保 温 长 久 ， 致 使 合 金 吸 气 氧 化 加 剧
预防措施：（ 针 对 上 述 原
