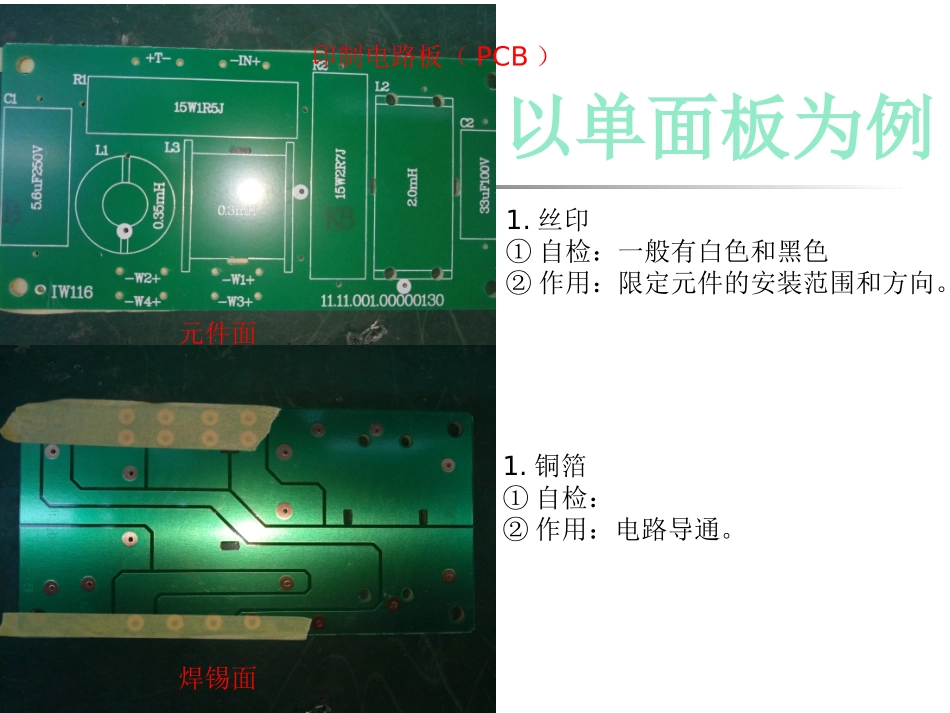

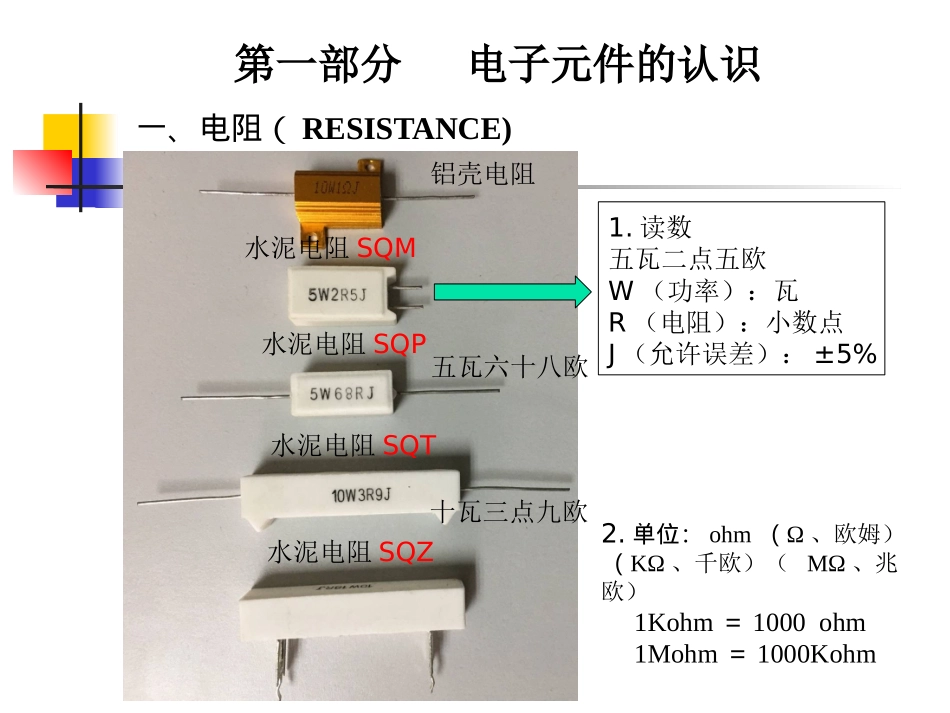

插件知识入门培训制定:审核:印制电路板（PCB）元件面焊锡面以单面板为例1.丝印①自检：一般有白色和黑色②作用：限定元件的安装范围和方向。1.铜箔①自检：②作用：电路导通。第一部分电子元件的认识2.单位：ohm（Ω、欧姆）（KΩ、千欧）（MΩ、兆欧）1Kohm＝1000ohm1Mohm＝1000Kohm一﹑电阻（RESISTANCE)铝壳电阻水泥电阻SQM水泥电阻SQP水泥电阻SQT水泥电阻SQZ1.读数五瓦二点五欧W（功率）：瓦R（电阻）：小数点J（允许误差）：±5%五瓦六十八欧十瓦三点九欧插件：插件方向和丝印一致手工成型组装方式一：治具成型：弯脚有圆弧组装方式二：不同颜色代表不同数字二﹑电容(CAPACITANCE)1﹑电容简介在电路中的符合是C﹒2﹑电容的单位电容的单位是法拉(F).1F=103mF=106uF=109nF=1012pF3﹑电容的分类我们公司常见的有电解电容、聚酯MKT、聚丙烯MKP电容等﹒电解电容弯脚有圆弧公司商标电容类型耐压容量最大误差插件元件方向和丝印一致字面朝上1﹑电感简介在电路中用L表示﹒2﹑单位﹕亨利(H)1H=1000mH1mH=1000uH三﹑电感(INDUCTANCE)3.电感方向的判断电感有进线端和出线端出线端：由最外层抽出进线端：由最底层抽出插件进线端四﹑二极管整流二极管、发光二极管（LED）、光电二极管1﹑二极管简介﹒a.二极管有正﹑负极性之分.2﹑一般的二极管二极管的作用是整流﹑检波﹑保护等﹒在电路上代码﹕D+4﹑发光二极管在电路上代码LED插件图﹢+圆形焊盘为负极（方形焊盘为正极）1.LED产品在加工生产的过程中要采取防静电措施2.要保证生产车间的湿度在65%左右.3.LED打开包装后要在最快的时间内焊接完成，不能超过24小时.LED注意事项塑封小功率管片状三极管五﹑三极管三极管3﹑三极管的符号及线路代码bcebceNPN形PNP形六、其它元件铜柱（接线柱）拨动开关卡侬（nong）旋转开关六﹑有方向性元件一﹑排插座、二极管、电解电容、三极管、IC等元件是有方向性﹒如下图﹒1、排插座V缺口丝印缺口缺口丝印缺口七﹑有方向性元件2、二极管一﹑排插座、二极管、电解电容、三极管、IC等元件是有方向性﹒如下图﹒负极标记负极负极负极标记负极负极标记负极负极标记负极标记负极八﹑有方向性元件3、电解电容、三极管一﹑排插座、二极管、电解电容、三极管、是有方向性﹒三极管丝印标记元件标记九﹑插件的注意事项从低到高TheEnd
