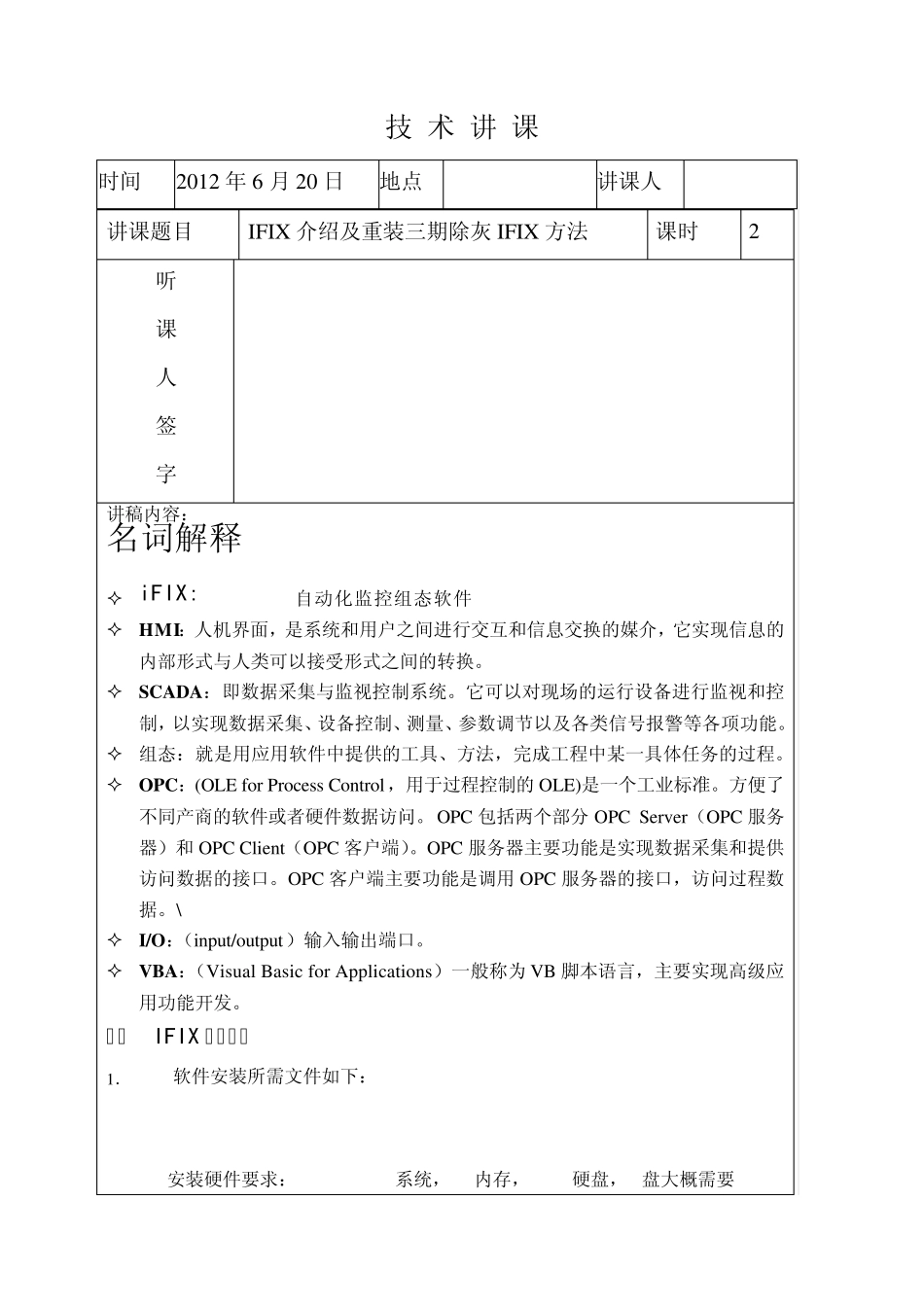

技 术 讲 课 时间 2012 年6 月20 日 地点 讲课人 讲课题目 IFIX 介绍及重装三期除灰IFIX 方法 课时 2 听 课 人 签 字 讲稿内容： 名词解释 iFIX:HMI/SCADA自动化监控组态软件 HMI：人机界面，是系统和用户之间进行交互和信息交换的媒介，它实现信息的内部形式与人类可以接受形式之间的转换。 SCADA：即数据采集与监视控制系统。它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。 组态：就是用应用软件中提供的工具、方法，完成工程中某一具体任务的过程。 OPC：(OLE for Process Control，用于过程控制的OLE)是一个工业标准。方便了不同产商的软件或者硬件数据访问。OPC 包括两个部分 OPC Serv er（OPC 服务器）和OPC Client（OPC 客户端）。OPC 服务器主要功能是实现数据采集和提供访问数据的接口。OPC 客户端主要功能是调用OPC 服务器的接口，访问过程数据。\ I/O：（inpu t/ou tpu t）输入输出端口。 V BA：（Visu al Basic for Applications）一般称为 VB 脚本语言，主要实现高级应用功能开发。 一、IFIX 软件安装 1．IFIX软件安装所需文件如下： 2.IFIX安装硬件要求：WINDOWS XP系统，1G内存，160G硬盘，C盘大概需要 30G 3.安装插件 HASP4_driver_setup。此插件的作用是允许IFIX在XP系统上安装，必须执行。 4.安装 office2003。要求按照默认的安装路径，推荐安装完整版，因为IFIX项目文件的关系数据库是用Microsoft Office Access 创建的，至少必须包含（Word、Excel、Access）。 5.将 IFIX安装光盘放入计算机光驱，根据提示安装IFIX。在安装过程中，弹出的设置窗口选择默认设置，以下列出需注意的地方： 【注意】使用系统默认安装路径，节点类型： SCADA服务器，互连：独立 6通讯驱动程序安装。这里，我们安装MBE驱动程序。将准备好的MBE安装程序解压，执行安装，选择默认设置。 7.IFIX的软授权。方法如下： 执行完后，授权成功。至此，IFIX软件安装完成。 二、iFix 软件基本知识 1、 iFix 软件层次 A、 目前一般PLC 程控系统分成两层：上位机监控系统和底层控制设备（PLC）两层。上位机监控系统主要功能是：实现底层控制设备数据采集，数据管理（过程监视，监控，报警，报表，数据存档等等）、人机界面（现场信息实时监控、人工干预现场运行）。 B、 上位机...
