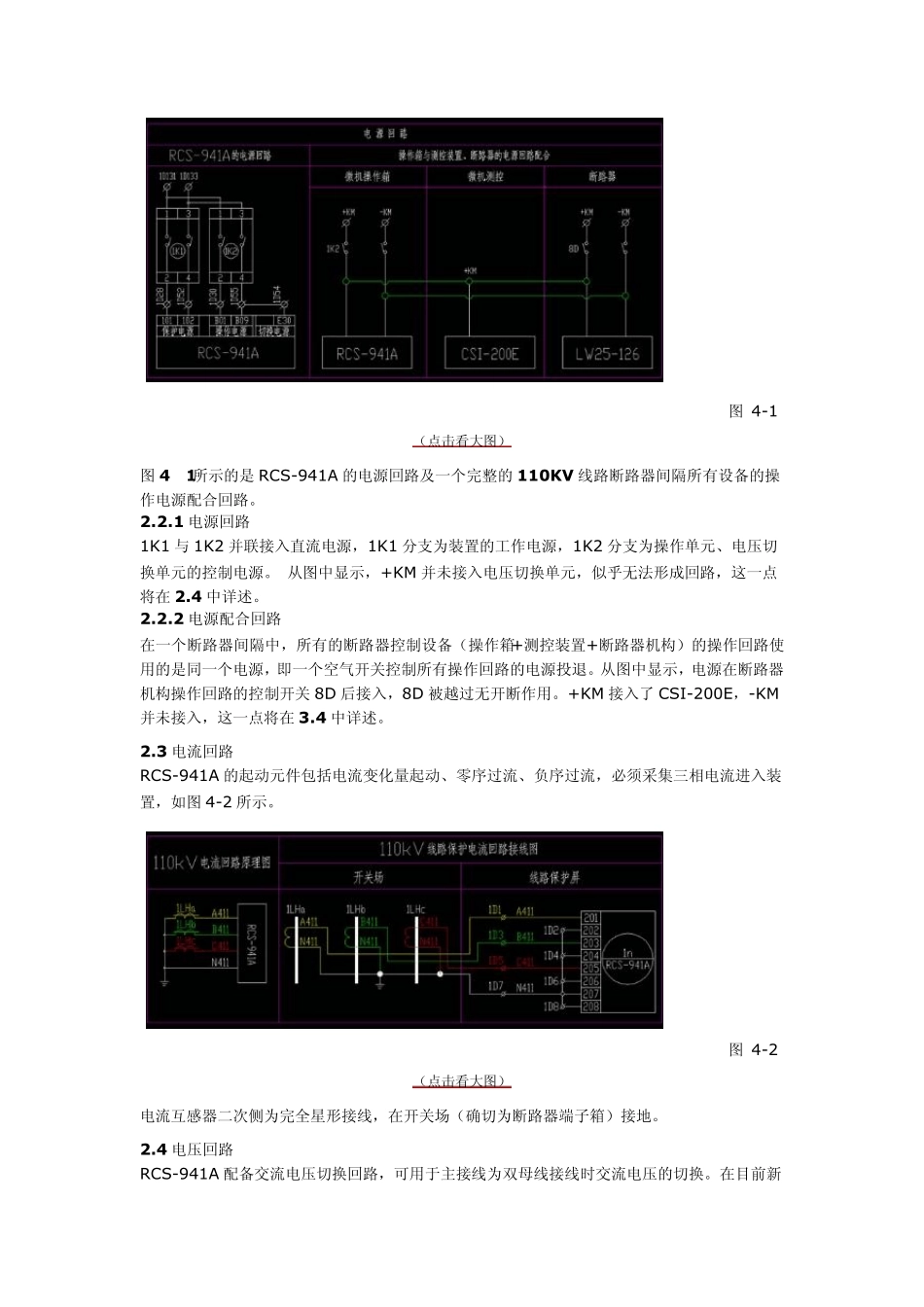

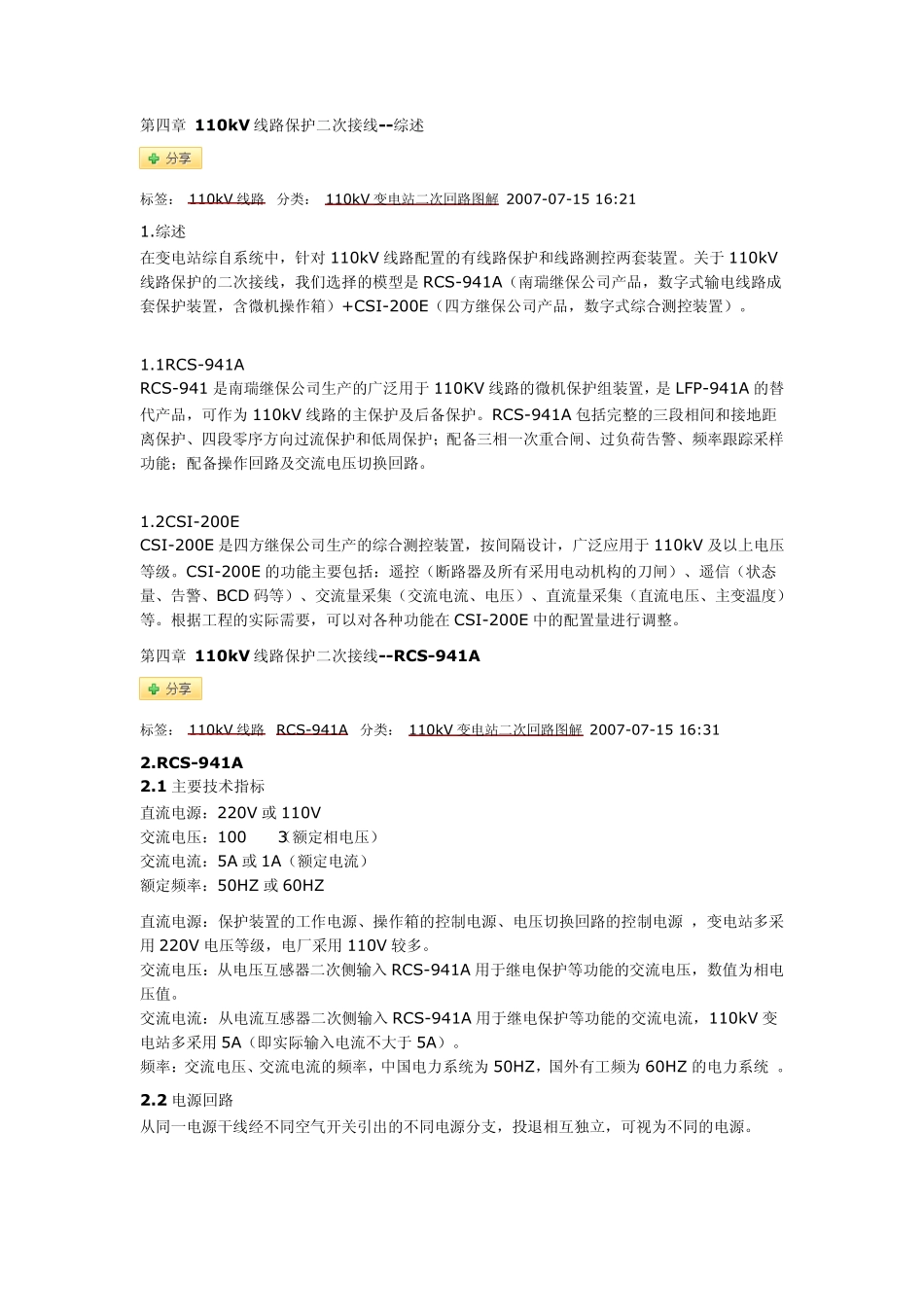

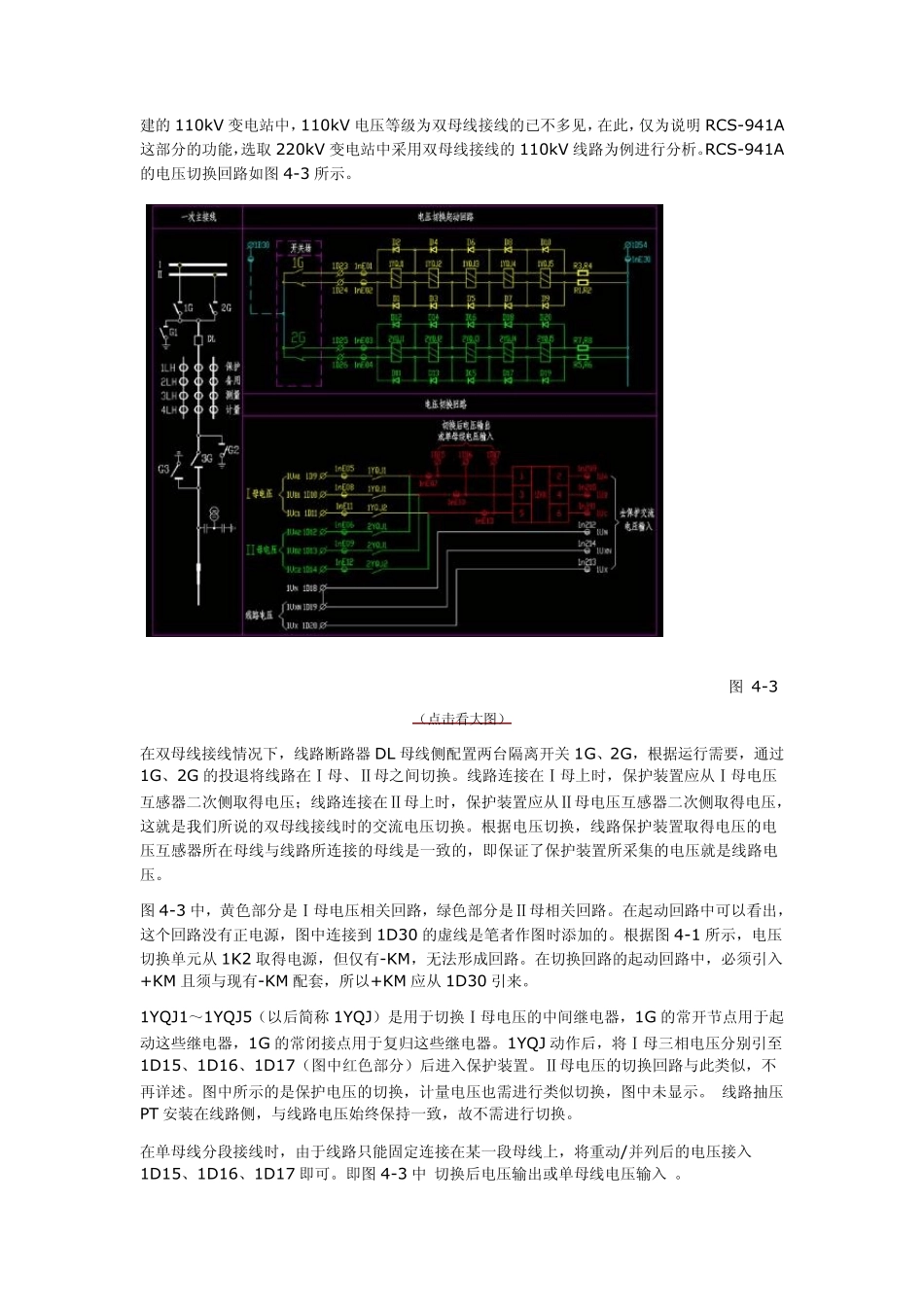

第四章 110kV 线路保护二次接线--综述 标签： 110kV 线路 分类： 110kV 变电站二次回路图解 2007-07-15 16:21 1.综述 在变电站综自系统中，针对110kV 线路配置的有线路保护和线路测控两套装置。关于110kV线路保护的二次接线，我们选择的模型是RCS-941A（南瑞继保公司产品，数字式输电线路成套保护装置，含微机操作箱）+CSI-200E（四方继保公司产品，数字式综合测控装置）。 1.1RCS-941A RCS-941 是南瑞继保公司生产的广泛用于110KV 线路的微机保护组装置，是LFP-941A 的替代产品，可作为110kV 线路的主保护及后备保护。RCS-941A 包括完整的三段相间和接地距离保护、四段零序方向过流保护和低周保护；配备三相一次重合闸、过负荷告警、频率跟踪采样功能；配备操作回路及交流电压切换回路。 1.2CSI-200E CSI-200E 是四方继保公司生产的综合测控装置，按间隔设计，广泛应用于110kV 及以上电压等级。CSI-200E 的功能主要包括：遥控（断路器及所有采用电动机构的刀闸）、遥信（状态量、告警、BCD 码等）、交流量采集（交流电流、电压）、直流量采集（直流电压、主变温度）等。根据工程的实际需要，可以对各种功能在CSI-200E 中的配置量进行调整。 第四章 110kV 线路保护二次接线--RCS-941A 标签： 110kV 线路 RCS-941A 分类： 110kV 变电站二次回路图解 2007-07-15 16:31 2.RCS-941A 2.1 主要技术指标 直流电源：220V 或 110V 交流电压：100/√3（额定相电压） 交流电流：5A 或 1A（额定电流） 额定频率：50HZ 或 60HZ 直流电源：保护装置的工作电源、操作箱的控制电源、电压切换回路的控制电源 ，变电站多采用220V 电压等级，电厂采用110V 较多。 交流电压：从电压互感器二次侧输入 RCS-941A 用于继电保护等功能的交流电压，数值为相电压值。 交流电流：从电流互感器二次侧输入 RCS-941A 用于继电保护等功能的交流电流，110kV 变电站多采用5A（即实际输入电流不大于5A）。 频率：交流电压、交流电流的频率，中国电力系统为50HZ，国外有工频为60HZ 的电力系统 。 2.2 电源回路 从同一电源干线经不同空气开关引出的不同电源分支，投退相互独立，可视为不同的电源。 图 4-1 （点击看大图） 图4-1所示的是RCS-941A 的电源回路及一个完整的110KV 线路断路器间隔所有设备的操作电源配合回路。 2.2.1 电源回路 1K1 与1K2 并联接入直流电源，1K1 分支为装置的工作电源，1K2...
