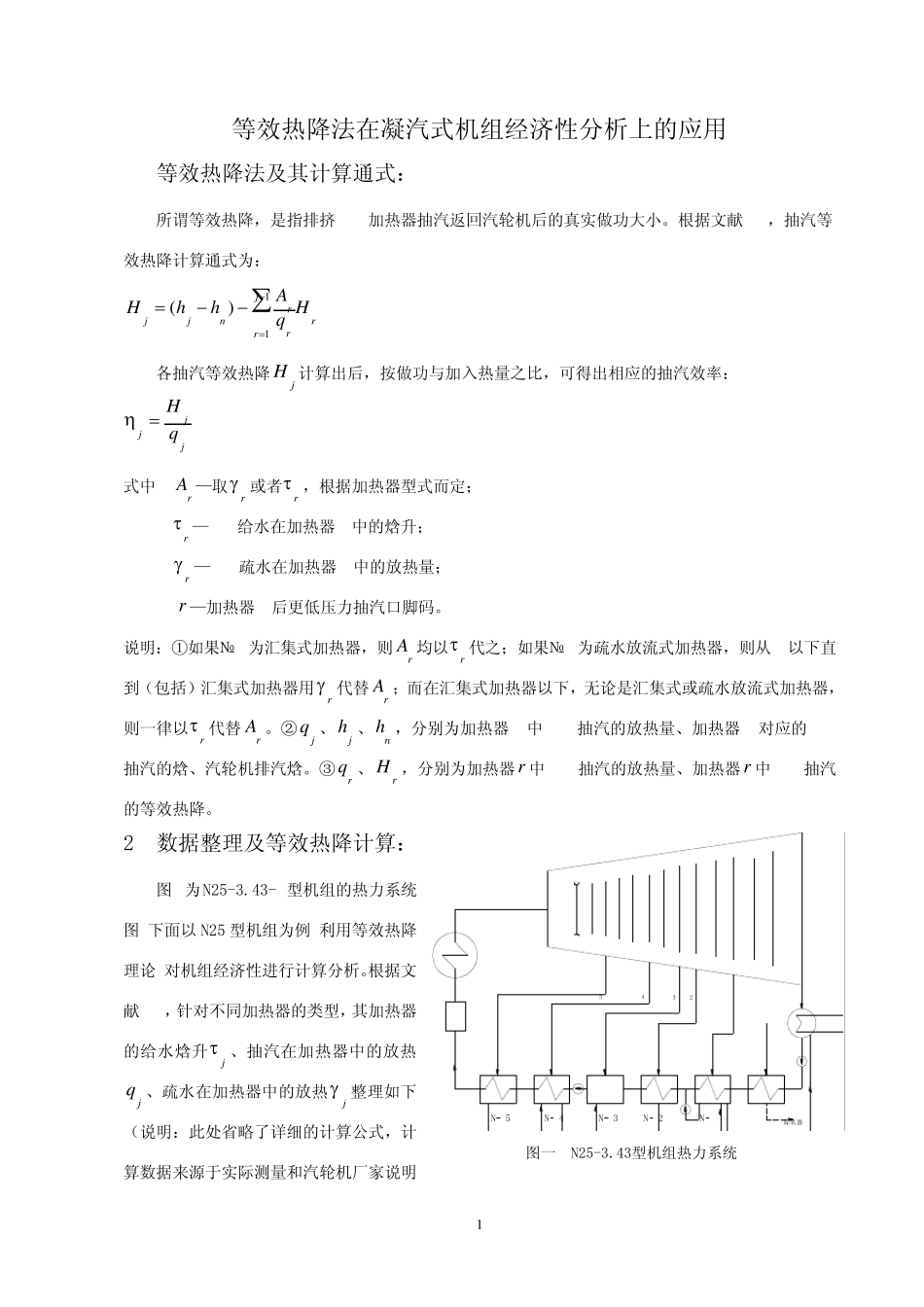

1 等效热降法在凝汽式机组经济性分析上的应用 1 等效热降法及其计算通式： 所谓等效热降，是指排挤1kg加热器抽汽返回汽轮机后的真实做功大小。根据文献[1]，抽汽等 效热降计算通式为： rjrrrnjjHqAhhH11)([kJ/kg] 各抽汽等效热降jH 计算出后，按做功与加入热量之比，可得出相应的抽汽效率： jjjqH 式中 rA —取r 或者r ，根据加热器型式而定； r —1kg给水在加热器j中的焓升； r —1kg疏水在加热器j中的放热量； r—加热器j后更低压力抽汽口脚码。 说明：①如果№j为汇集式加热器，则rA 均以r 代之；如果№j为疏水放流式加热器，则从 j以下直到（包括）汇集式加热器用r 代替rA ；而在汇集式加热器以下，无论是汇集式或疏水放流式加热器，则一律以r 代替rA 。②jq 、jh 、nh ，分别为加热器j中1kg抽汽的放热量、加热器j对应的1kg抽汽的焓、汽轮机排汽焓。③rq 、rH ，分别为加热器r中1kg抽汽的放热量、加热器r中1kg抽汽的等效热降。 2 数据整理及等效热降计算： 图1为N25-3.43-I型机组的热力系统图,下面以 N25 型机组为例,利用等效热降理论,对机组经济性进行计算分析。根据文献[1]，针对不同加热器的类型，其加热器的给水焓升j 、抽汽在加热器中的放热jq 、疏水在加热器中的放热j 整理如下（说明：此处省略了详细的计算公式，计算数据来源于实际测量和汽轮机厂家说明h05h4h3h2h1hh0No5No4No3No2No1除氧器hn图一 N25-3.43型机组热力系统 2 书）。 各加热器中给水焓升j （单位：kJ/kg，以下同）： 1 =119.2 2 =112.54 3 =59.16 4 =97.97 5 =135.32 各级抽汽在加热器中的放热量jq ： 1q =2204.85 2q =2239.23 3q =2266.27 4q =2275.57 5q =2302.82 疏水在相应加热器中的放热量j ： 1 =244.55 2 =0（无上级疏水） 3 =166.43 4 =137.08 5 =0（无上级疏水） 新蒸汽及各抽汽焓jh ： 0h =3304.22 1h =2482.65 2h =2629.48 3h =2703.29 4h =2832.24 5h =2996.58 nh =2297.93 2.1 抽汽系数计算（考虑加热器散热损失s ，取0.98） 根据文献[3]，各加热器抽汽系数j ： )(555sq  =0.0599 )()(44544sbq =0.0368 上式中 b —给水在泵内的焓升，bbpppbPVPV1 0 0 0)(''''''=7.6[kJ/kg]； ''pV —水在泵出口的比容, ''pP =6.0Mpa,温度...
