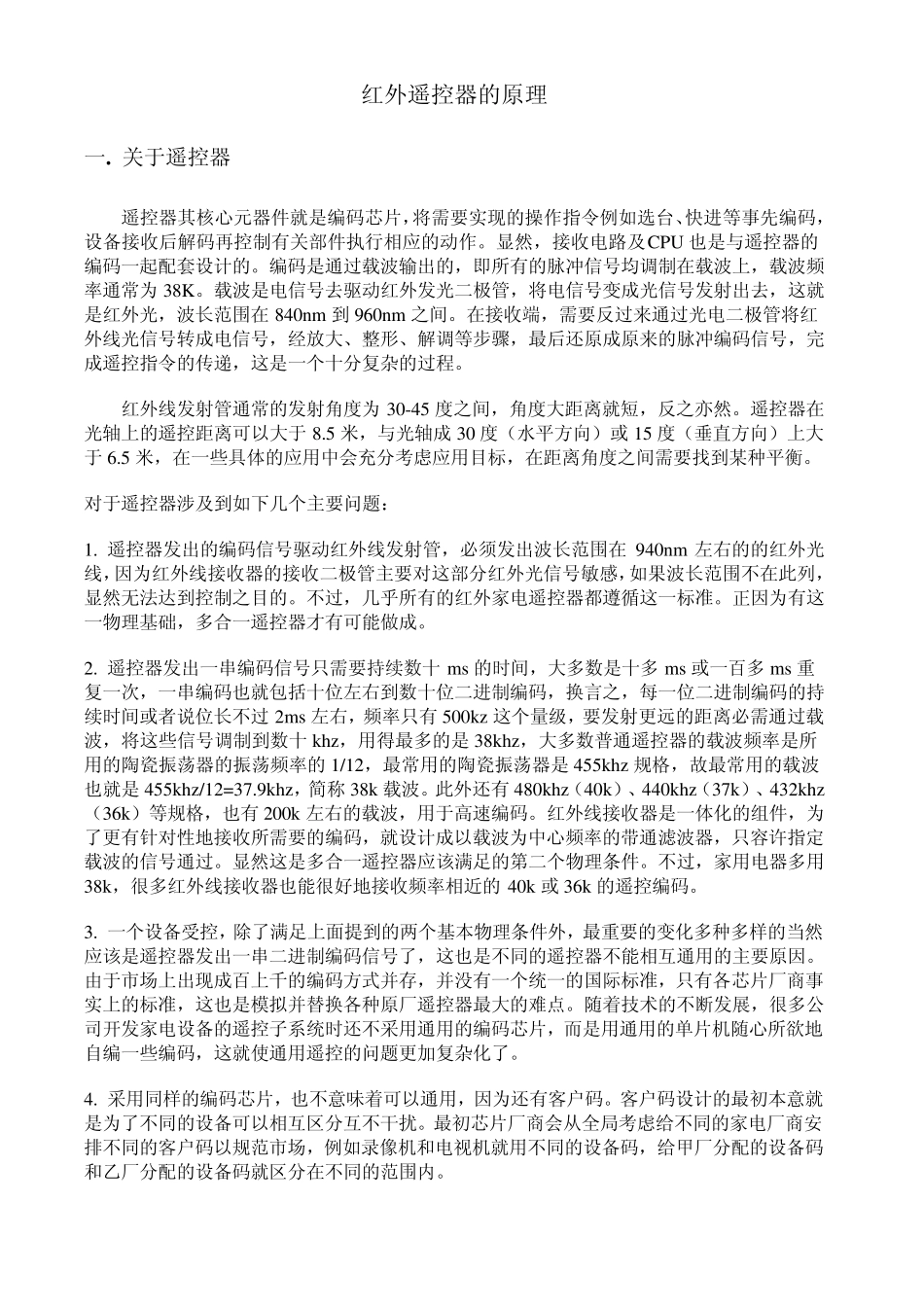

红外遥控器的原理 一. 关于遥控器 遥控器其核心元器件就是编码芯片，将需要实现的操作指令例如选台、快进等事先编码，设备接收后解码再控制有关部件执行相应的动作。显然，接收电路及CPU 也是与遥控器的编码一起配套设计的。编码是通过载波输出的，即所有的脉冲信号均调制在载波上，载波频率通常为 38K。载波是电信号去驱动红外发光二极管，将电信号变成光信号发射出去，这就是红外光，波长范围在 840nm 到 960nm 之间。在接收端，需要反过来通过光电二极管将红外线光信号转成电信号，经放大、整形、解调等步骤，最后还原成原来的脉冲编码信号，完成遥控指令的传递，这是一个十分复杂的过程。 红外线发射管通常的发射角度为 30-45 度之间，角度大距离就短，反之亦然。遥控器在光轴上的遥控距离可以大于8.5 米，与光轴成 30 度（水平方向）或 15 度（垂直方向）上大于6.5 米，在一些具体的应用中会充分考虑应用目标，在距离角度之间需要找到某种平衡。 对于遥控器涉及到如下几个主要问题： 1. 遥控器发出的编码信号驱动红外线发射管，必须发出波长范围在 940nm 左右的的红外光线，因为红外线接收器的接收二极管主要对这部分红外光信号敏感，如果波长范围不在此列，显然无法达到控制之目的。不过，几乎所有的红外家电遥控器都遵循这一标准。正因为有这一物理基础，多合一遥控器才有可能做成。 2. 遥控器发出一串编码信号只需要持续数十 ms 的时间，大多数是十多 ms 或一百多 ms 重复一次，一串编码也就包括十位左右到数十位二进制编码，换言之，每一位二进制编码的持续时间或者说位长不过 2ms 左右，频率只有 500kz 这个量级，要发射更远的距离必需通过载波，将这些信号调制到数十 khz，用得最多的是38khz，大多数普通遥控器的载波频率是所用的陶瓷振荡器的振荡频率的1/12，最常用的陶瓷振荡器是455khz 规格，故最常用的载波也就是455khz/12=37.9khz，简称 38k 载波。此外还有 480khz（40k）、440khz（37k）、432khz（36k）等规格，也有 200k 左右的载波，用于高速编码。红外线接收器是一体化的组件，为了更有针对性地接收所需要的编码，就设计成以载波为中心频率的带通滤波器，只容许指定载波的信号通过。显然这是多合一遥控器应该满足的第二个物理条件。不过，家用电器多用38k，很多红外线接收器也能很好地接收频率相近的40k 或 36k 的遥控编码。 3. 一个设备受控，除了满足上面提到的两个基本物理...
