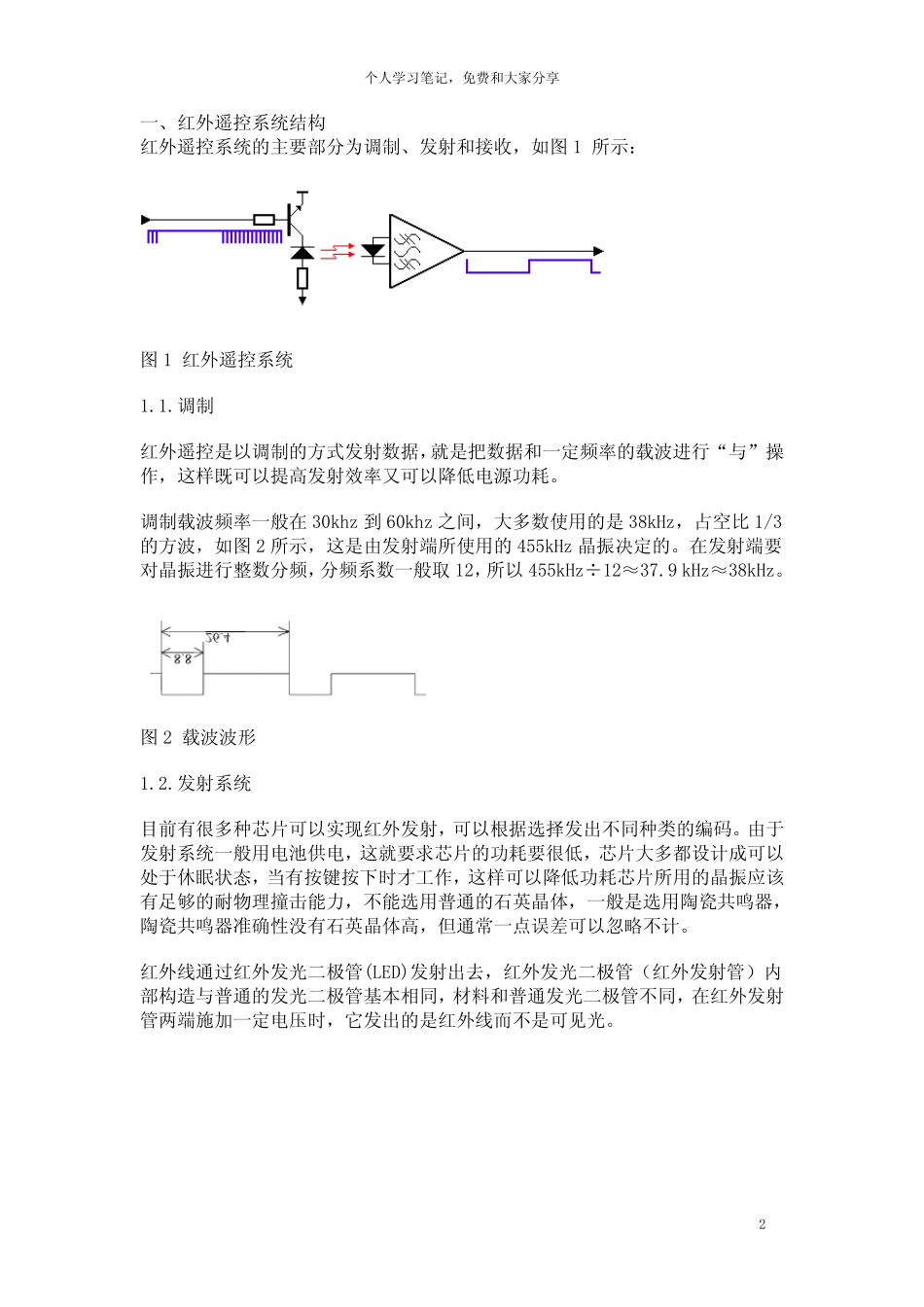

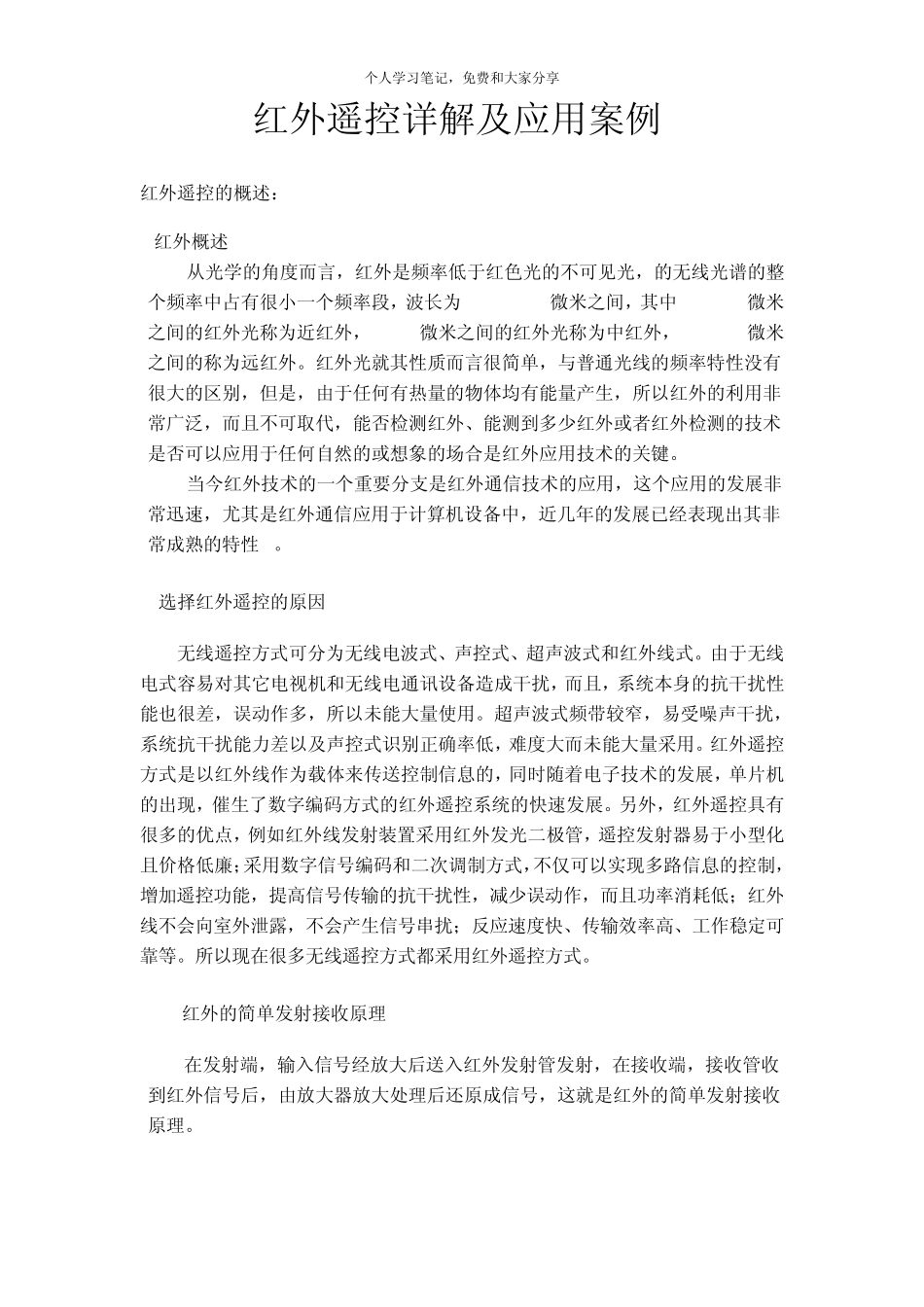

个人学习笔记,免费和大家分享1红外遥控详解及应用案例红外遥控的概述:1.红外概述从光学的角度而言,红外是频率低于红色光的不可见光,的无线光谱的整个频率中占有很小一个频率段,波长为0.75—100微米之间,其中0.75—3微米之间的红外光称为近红外,3—30微米之间的红外光称为中红外,30—100微米之间的称为远红外。红外光就其性质而言很简单,与普通光线的频率特性没有很大的区别,但是,由于任何有热量的物体均有能量产生,所以红外的利用非常广泛,而且不可取代,能否检测红外、能测到多少红外或者红外检测的技术是否可以应用于任何自然的或想象的场合是红外应用技术的关键。[2]当今红外技术的一个重要分支是红外通信技术的应用,这个应用的发展非常迅速,尤其是红外通信应用于计算机设备中,近几年的发展已经表现出其非常成熟的特性[3]。2选择红外遥控的原因无线遥控方式可分为无线电波式、声控式、超声波式和红外线式。由于无线电式容易对其它电视机和无线电通讯设备造成干扰,而且,系统本身的抗干扰性能也很差,误动作多,所以未能大量使用。超声波式频带较窄,易受噪声干扰,系统抗干扰能力差以及声控式识别正确率低,难度大而未能大量采用。红外遥控方式是以红外线作为载体来传送控制信息的,同时随着电子技术的发展,单片机的出现,催生了数字编码方式的红外遥控系统的快速发展。另外,红外遥控具有很多的优点,例如红外线发射装置采用红外发光二极管,遥控发射器易于小型化且价格低廉;采用数字信号编码和二次调制方式,不仅可以实现多路信息的控制,增加遥控功能,提高信号传输的抗干扰性,减少误动作,而且功率消耗低;红外线不会向室外泄露,不会产生信号串扰;反应速度快、传输效率高、工作稳定可靠等。所以现在很多无线遥控方式都采用红外遥控方式。[4]1.2.3红外的简单发射接收原理在发射端,输入信号经放大后送入红外发射管发射,在接收端,接收管收到红外信号后,由放大器放大处理后还原成信号,这就是红外的简单发射接收原理。[5]个人学习笔记,免费和大家分享2一、红外遥控系统结构红外遥控系统的主要部分为调制、发射和接收,如图1 所示:图1 红外遥控系统1.1.调制红外遥控是以调制的方式发射数据,就是把数据和一定频率的载波进行“与”操作,这样既可以提高发射效率又可以降低电源功耗。调制载波频率一般在30khz 到60khz 之间,大多数使用的是38kHz,占空比1/3的方波,如图2 所示,这是由发射端所使用的455kHz 晶振...
