组态王实验案例——三层电梯VIP免费

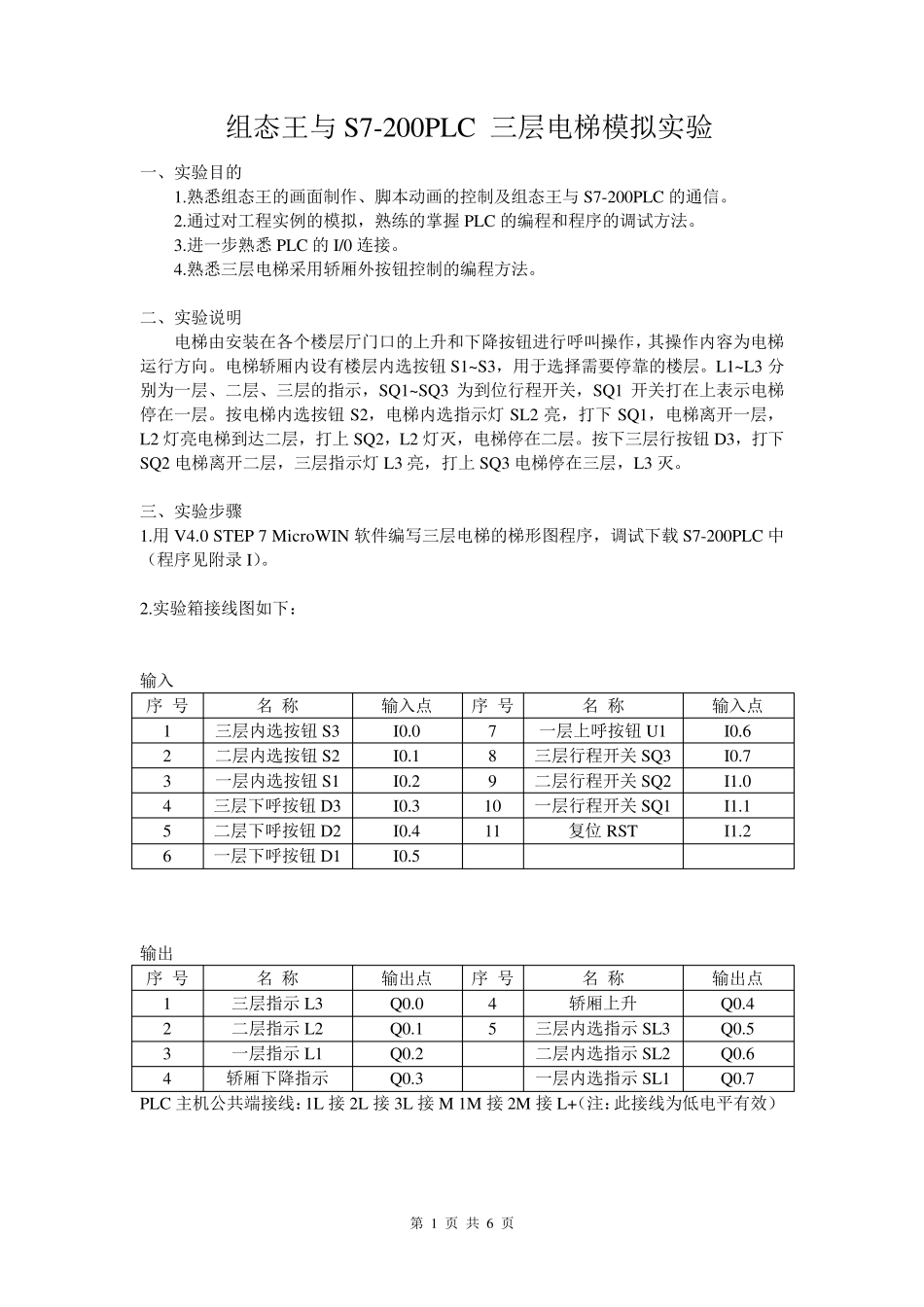

组态王实验案例——三层电梯_第1页
1/6

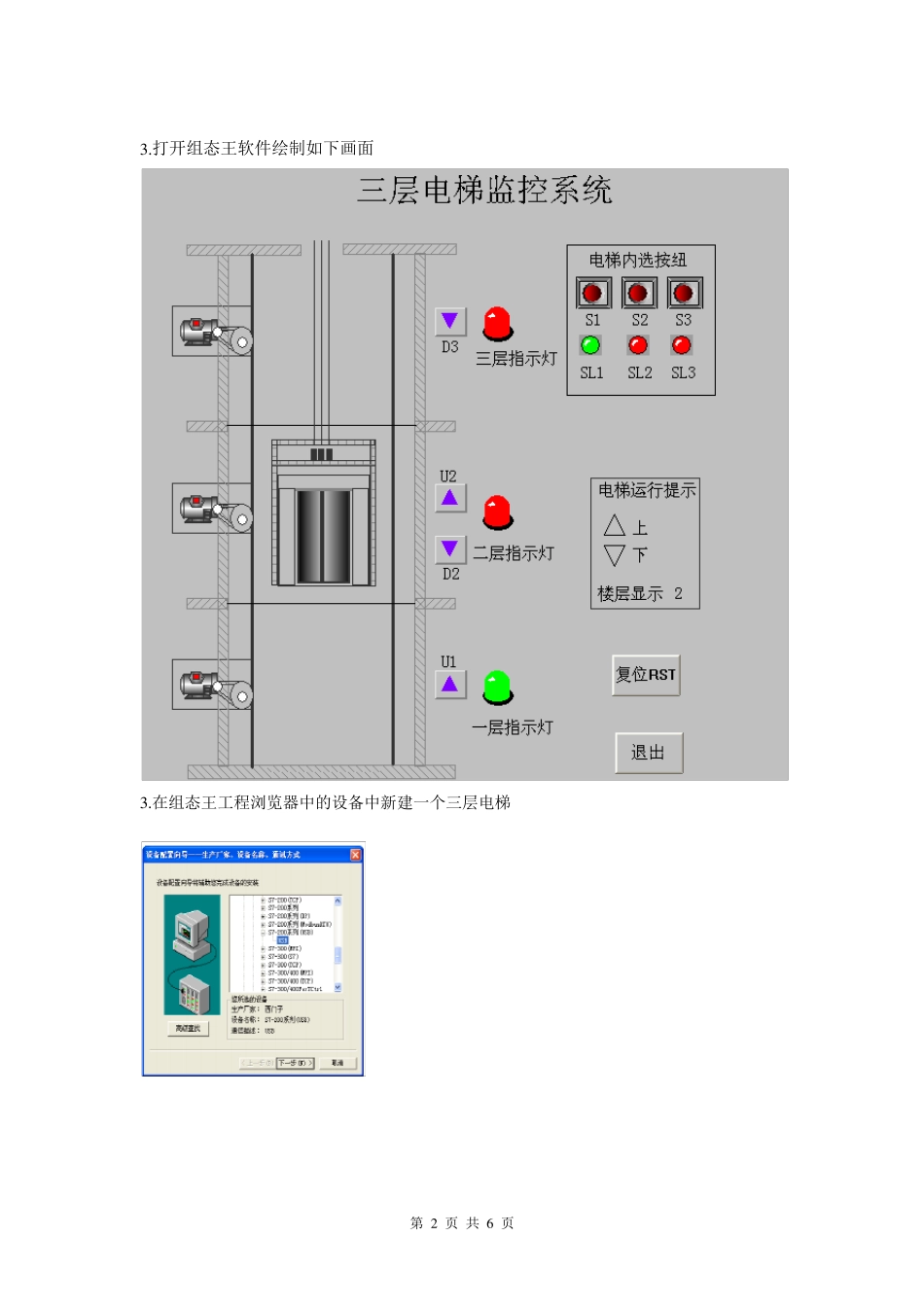

组态王实验案例——三层电梯_第2页
2/6

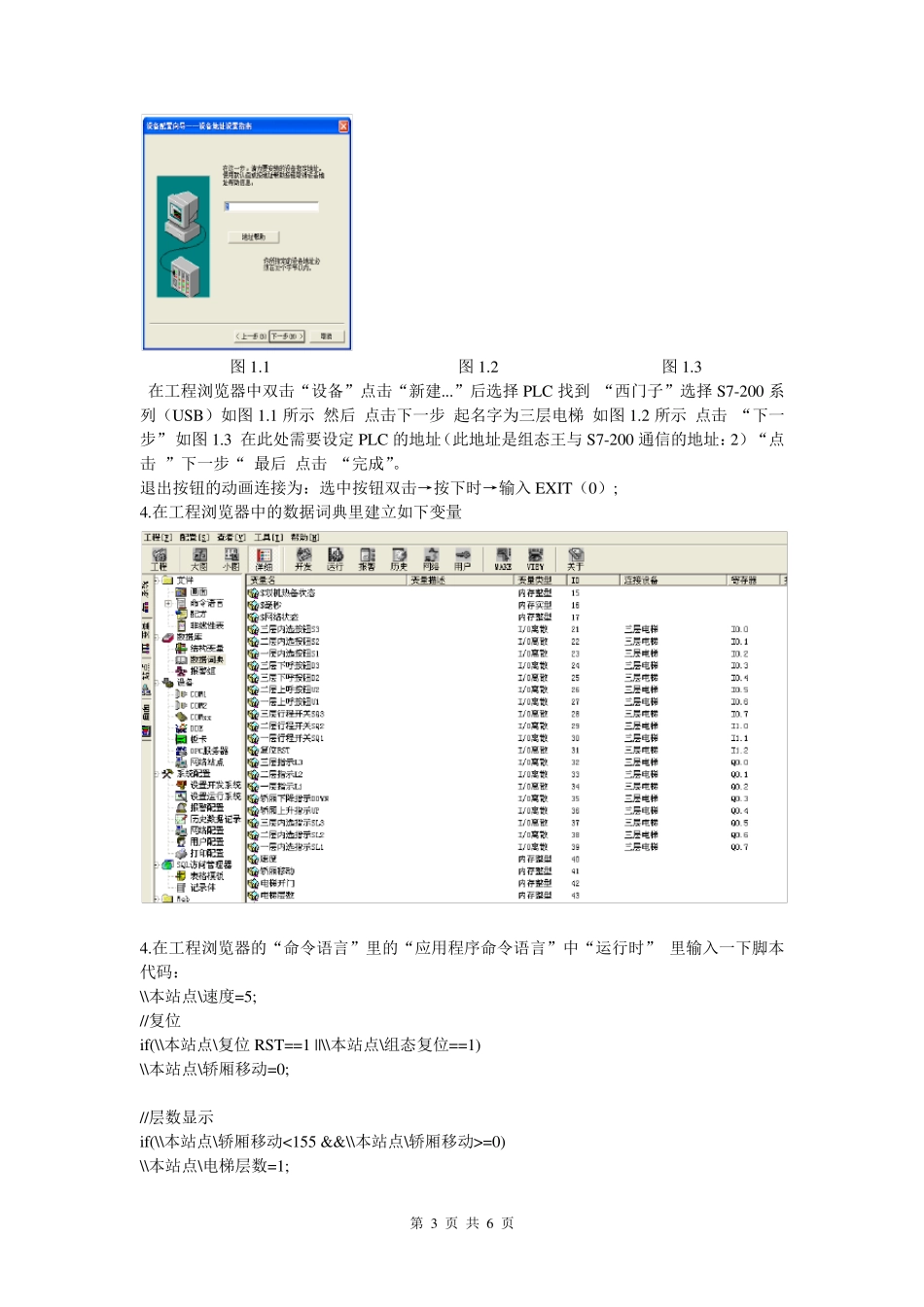

组态王实验案例——三层电梯_第3页
3/6
第 1 页 共 6 页 组态王与S7-200PLC 三层电梯模拟实验 一、实验目的 1.熟悉组态王的画面制作、脚本动画的控制及组态王与S7-200PLC 的通信。 2.通过对工程实例的模拟,熟练的掌握 PLC 的编程和程序的调试方法。 3.进一步熟悉 PLC 的 I/0 连接。 4.熟悉三层电梯采用轿厢外按钮控制的编程方法。 二、实验说明 电梯由安装在各个楼层厅门口的上升和下降按钮进行呼叫操作,其操作内容为电梯运行方向。电梯轿厢内设有楼层内选按钮 S1~ S3,用于选择需要停靠的楼层。L1~ L3 分别为一层、二层、三层的指示,SQ1~ SQ3 为到位行程开关,SQ1 开关打在上表示电梯停在一层。按电梯内选按钮 S2,电梯内选指示灯 SL2 亮,打下 SQ1,电梯离开一层,L2 灯亮电梯到达二层,打上 SQ2,L2 灯灭,电梯停在二层。按下三层行按钮 D3,打下SQ2 电梯离开二层,三层指示灯 L3 亮,打上 SQ3 电梯停在三层,L3 灭。 三、实验步骤 1.用 V4.0 STEP 7 MicroWIN 软件编写三层电梯的梯形图程序,调试下载 S7-200PLC 中(程序见附录 I)。 2.实验箱接线图如下: 输入 序 号 名 称 输入点 序 号 名 称 输入点 1 三层内选按钮 S3 I0.0 7 一层上呼按钮 U1 I0.6 2 二层内选按钮 S2 I0.1 8 三层行程开关 SQ3 I0.7 3 一层内选按钮 S1 I0.2 9 二层行程开关 SQ2 I1.0 4 三层下呼按钮 D3 I0.3 10 一层行程开关 SQ1 I1.1 5 二层下呼按钮 D2 I0.4 11 复位 RST I1.2 6 一层下呼按钮 D1 I0.5 输出 序 号 名 称 输出点 序 号 名 称 输出点 1 三层指示 L3 Q0.0 4 轿厢上升 Q0.4 2 二层指示 L2 Q0.1 5 三层内选指示 SL3 Q0.5 3 一层指示 L1 Q0.2 二层内选指示 SL2 Q0.6 4 轿厢下降指示 Q0.3 一层内选指示 SL1 Q0.7 PLC 主机公共端接线:1L 接 2L 接 3L 接 M 1M 接 2M 接 L+(注:此接线为低电平有效) 第 2 页 共 6 页 3 .打开组态王软件绘制如下画面 3 .在组态王工程浏览器中的设备中新建一个三层电梯 第 3 页 共 6 页 图1.1 图1.2 图1.3 在工程浏览器中双击“设备”点击“新建...”后选择 PLC 找到 “西门子”选择 S7-200 系列(USB)如图1.1 所示 然后 点击下一步 起名字为三层电梯 如图1.2 所示 点击 “下一步” 如图1.3 在此处需要设定 PLC 的地址(此地址是组态王与 S7-200 通信的地...
