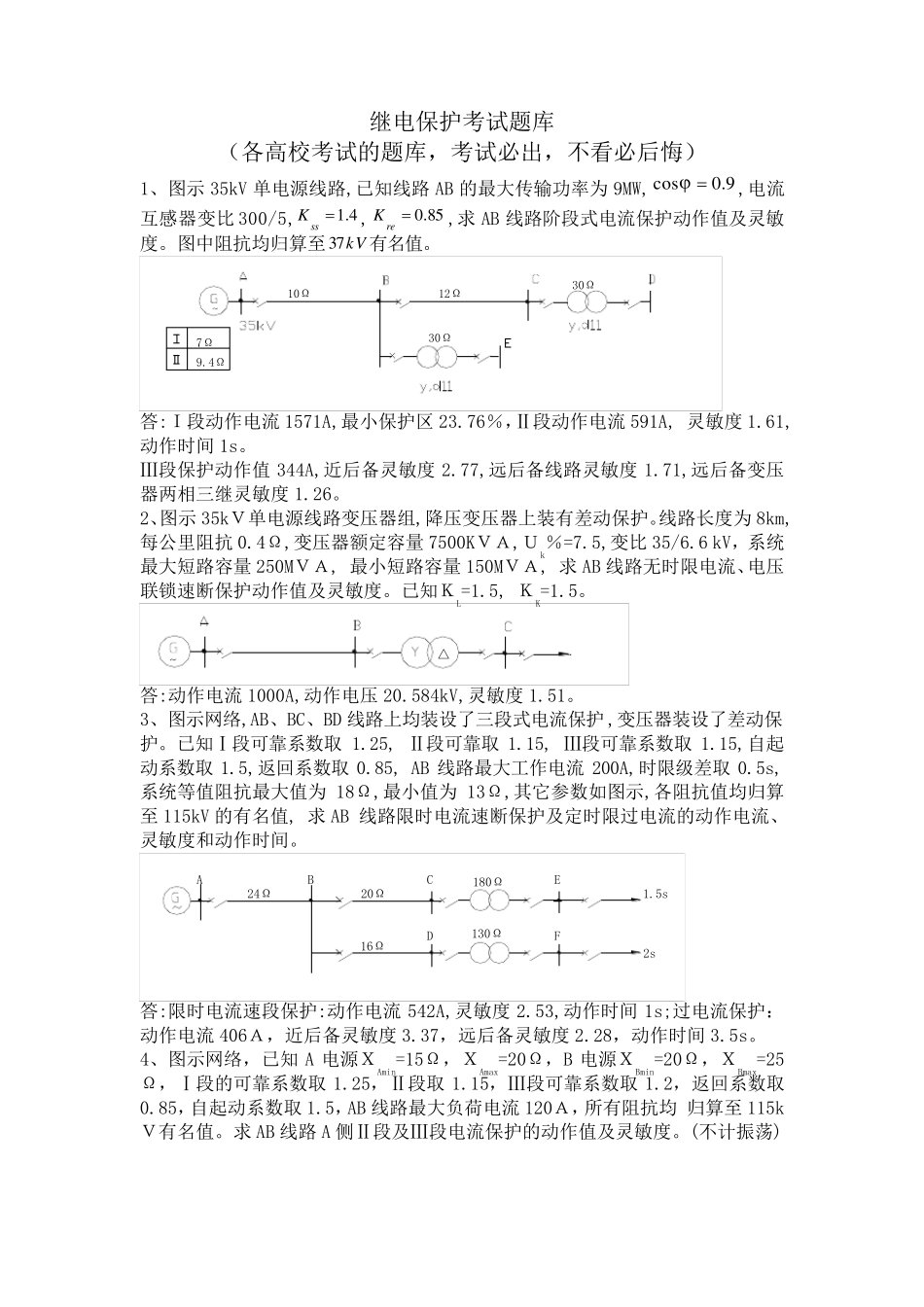

继电保护考试题库(考试必出)_第1页
1/9

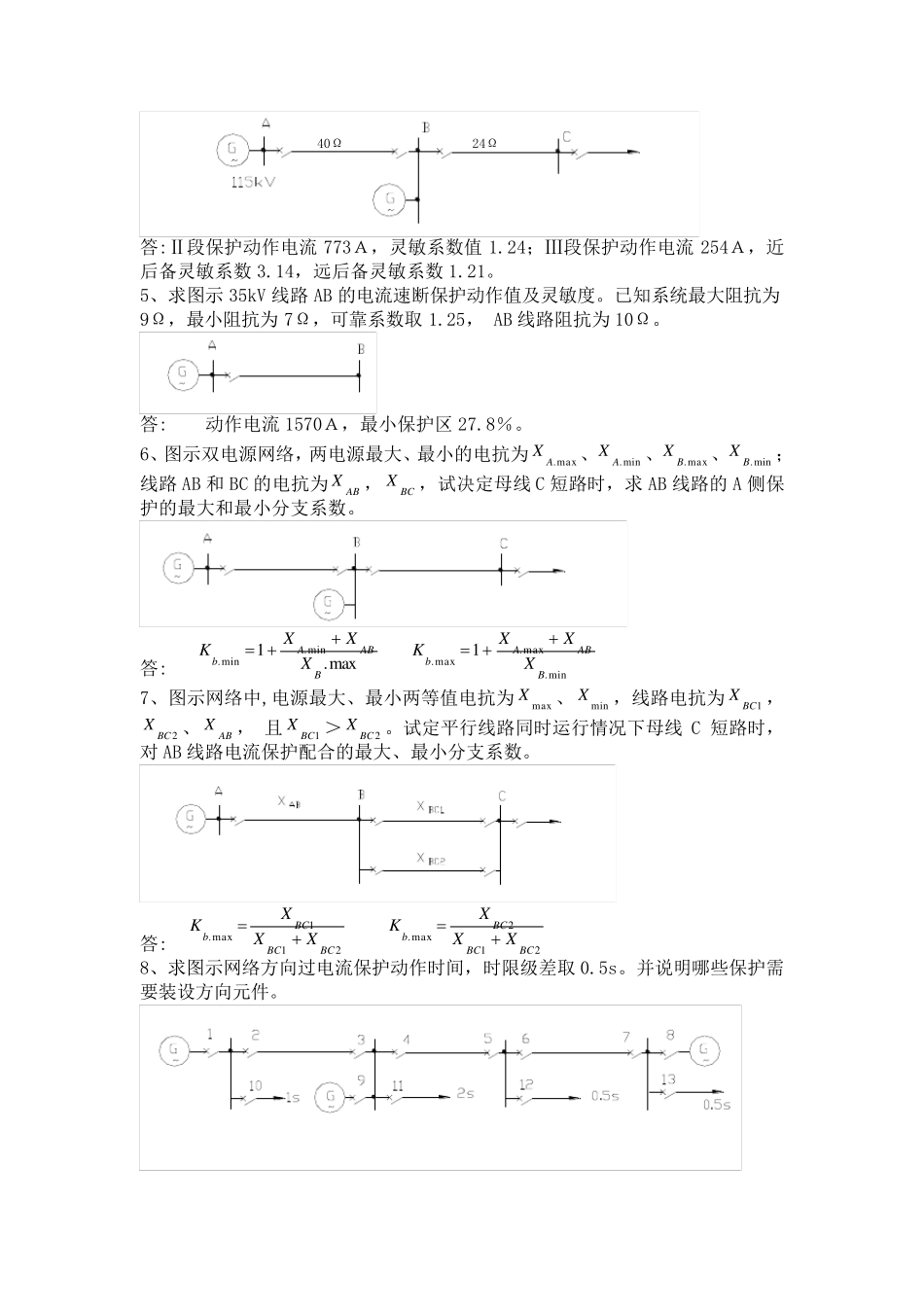

继电保护考试题库(考试必出)_第2页
2/9

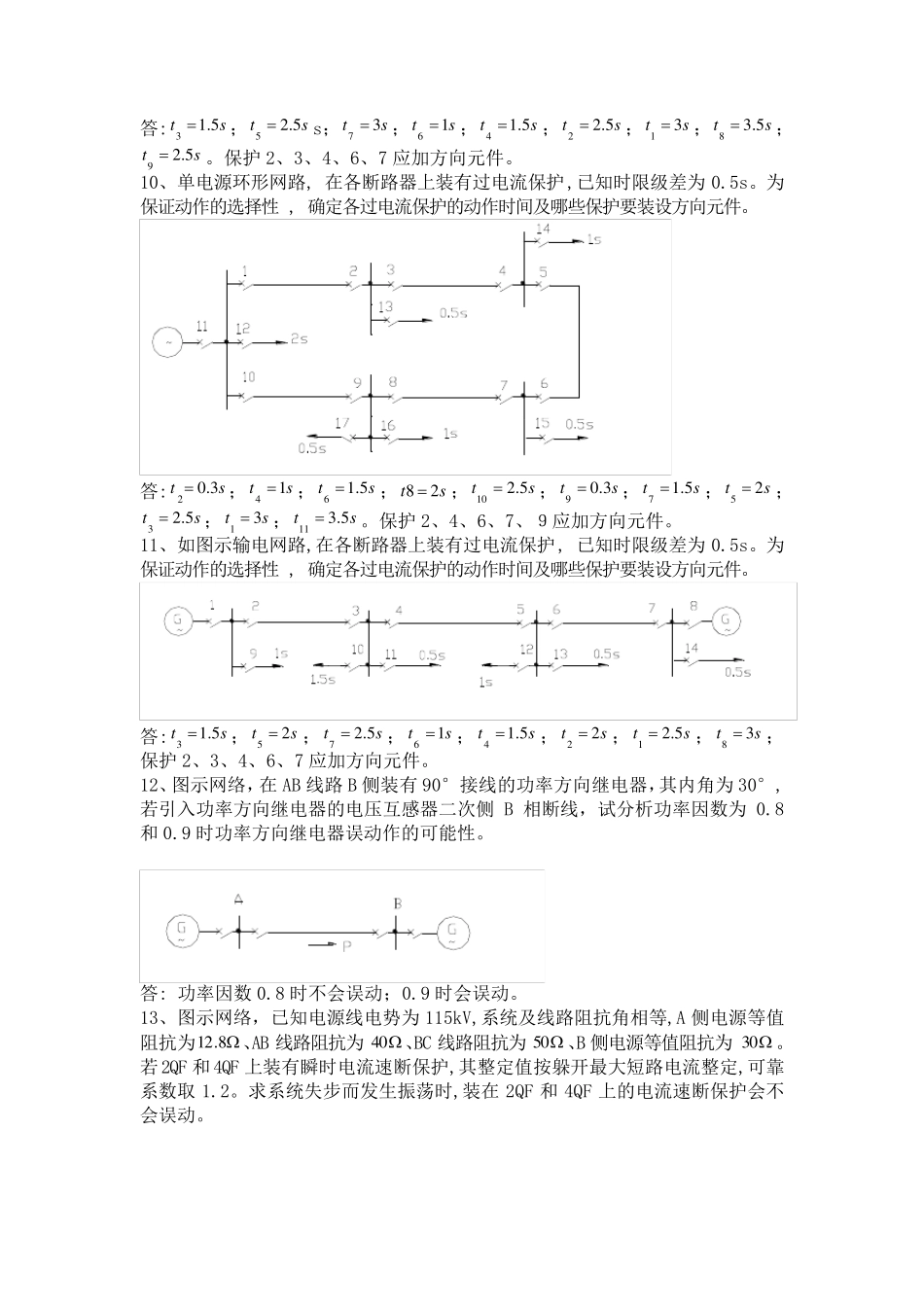

继电保护考试题库(考试必出)_第3页
3/9
继电保护考试题库 (各高校考试的题库,考试必出,不看必后悔) 1、图示35kV 单电源线路,已知线路AB 的最大传输功率为9MW,9.0cos,电流互感器变比300/5,4.1ssK,85.0reK,求AB 线路阶段式电流保护动作值及灵敏度。图中阻抗均归算至kV37有名值。 10Ω12Ω30Ω30Ω7Ω9.4Ω 答:I段动作电流1571A,最小保护区23.76%,Ⅱ段动作电流591A, 灵敏度1.61,动作时间1s。 Ⅲ段保护动作值344A,近后备灵敏度2.77,远后备线路灵敏度1.71,远后备变压器两相三继灵敏度1.26。 2、图示35kV单电源线路变压器组,降压变压器上装有差动保护。线路长度为8km,每公里阻抗0.4Ω,变压器额定容量 7500KVA,Uk%=7.5,变比35/6.6 kV,系统最大短路容量 250MVA, 最小短路容量 150MVA, 求AB 线路无时限电流、电压联锁速断保护动作值及灵敏度。已知KL=1.5, KK=1.5。 △ 答:动作电流1000A,动作电压20.584kV,灵敏度1.51。 3、图示网络,AB、BC、BD 线路上均装设了三段式电流保护,变压器装设了差动保护。已知Ⅰ段可靠系数取 1.25, Ⅱ段可靠取 1.15, Ⅲ段可靠系数取 1.15,自起动系数取 1.5,返回系数取 0.85, AB 线路最大工作电流200A,时限级差取 0.5s,系统等值阻抗最大值为18Ω,最小值为13Ω,其它参数如图示,各阻抗值均归算至115kV 的有名值, 求AB 线路限时电流速断保护及定时限过电流的动作电流、灵敏度和动作时间。 24Ω20Ω16Ω180Ω130ΩABCDEF1.5s2s 答:限时电流速段保护:动作电流542A,灵敏度2.53,动作时间1s;过电流保护:动作电流406A,近后备灵敏度3.37,远后备灵敏度2.28,动作时间3.5s。 4、图示网络,已知A 电源XAmin=15Ω,XAmax=20Ω,B 电源XBmin=20Ω,XBmax=25Ω,Ⅰ段的可靠系数取 1.25,Ⅱ段取 1.15,Ⅲ段可靠系数取 1.2,返回系数取0.85,自起动系数取 1.5,AB 线路最大负荷电流120A,所有阻抗均 归算至115kV有名值。求AB 线路A 侧Ⅱ段及Ⅲ段电流保护的动作值及灵敏度。(不计振荡) 40Ω24Ω 答:Ⅱ段保护动作电流773A,灵敏系数值1.24;Ⅲ段保护动作电流254A,近后备灵敏系数3.14,远后备灵敏系数1.21。 5、求图示35kV 线路AB 的电流速断保护动作值及灵敏度。已知系统最大阻抗为9Ω,最小阻抗为7Ω,可靠系数取 1.25, AB 线路阻抗为10Ω。 答: 动作电流1570A,最小保护区 27.8%。 6、图示双电源网络,两电源最大、最小的电抗为max.AX、min.AX、max.BX、min.BX;线路AB 和 BC ...
