4.09喷射井点降水施工工艺标准VIP免费

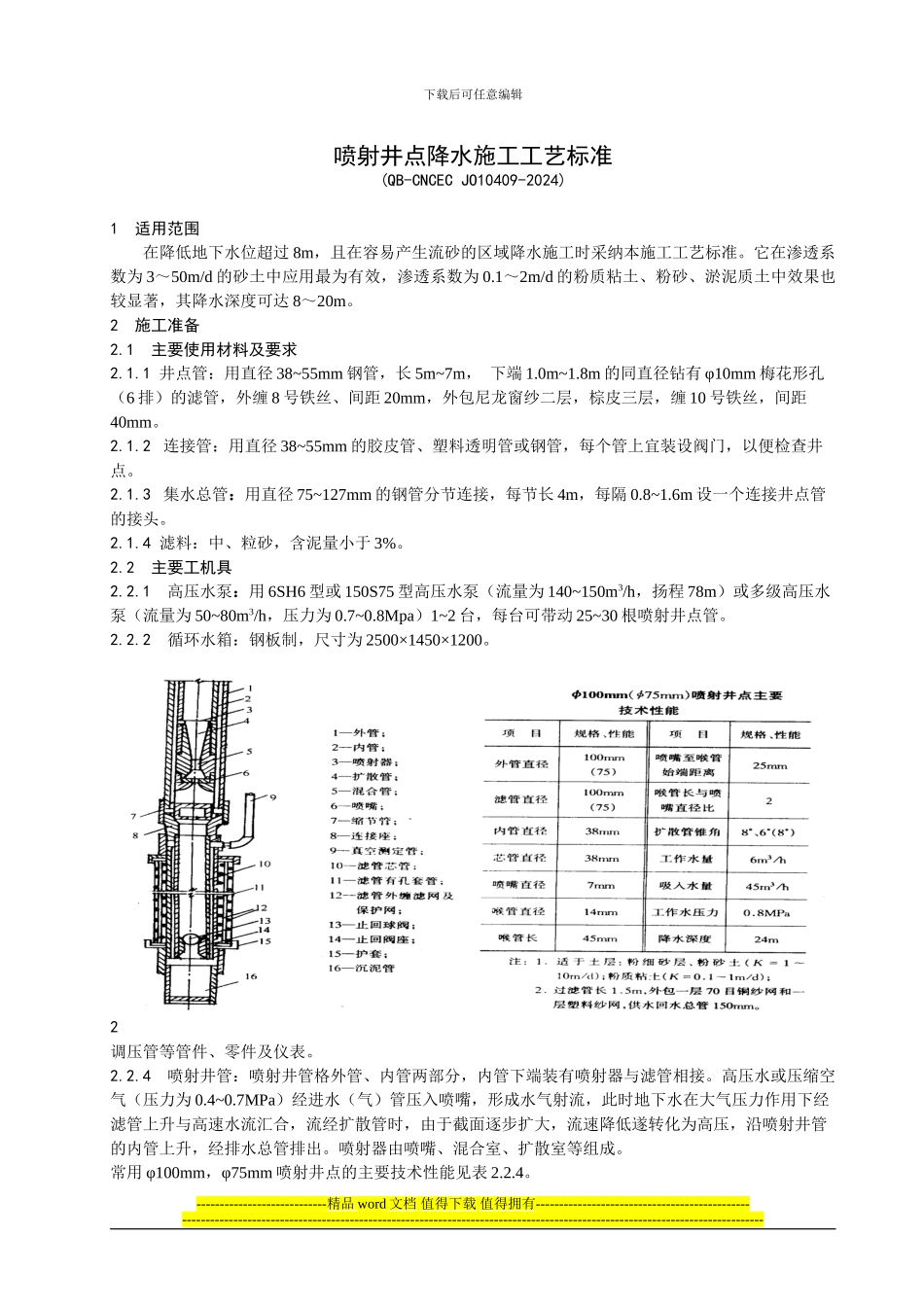

4.09喷射井点降水施工工艺标准_第1页
1/4

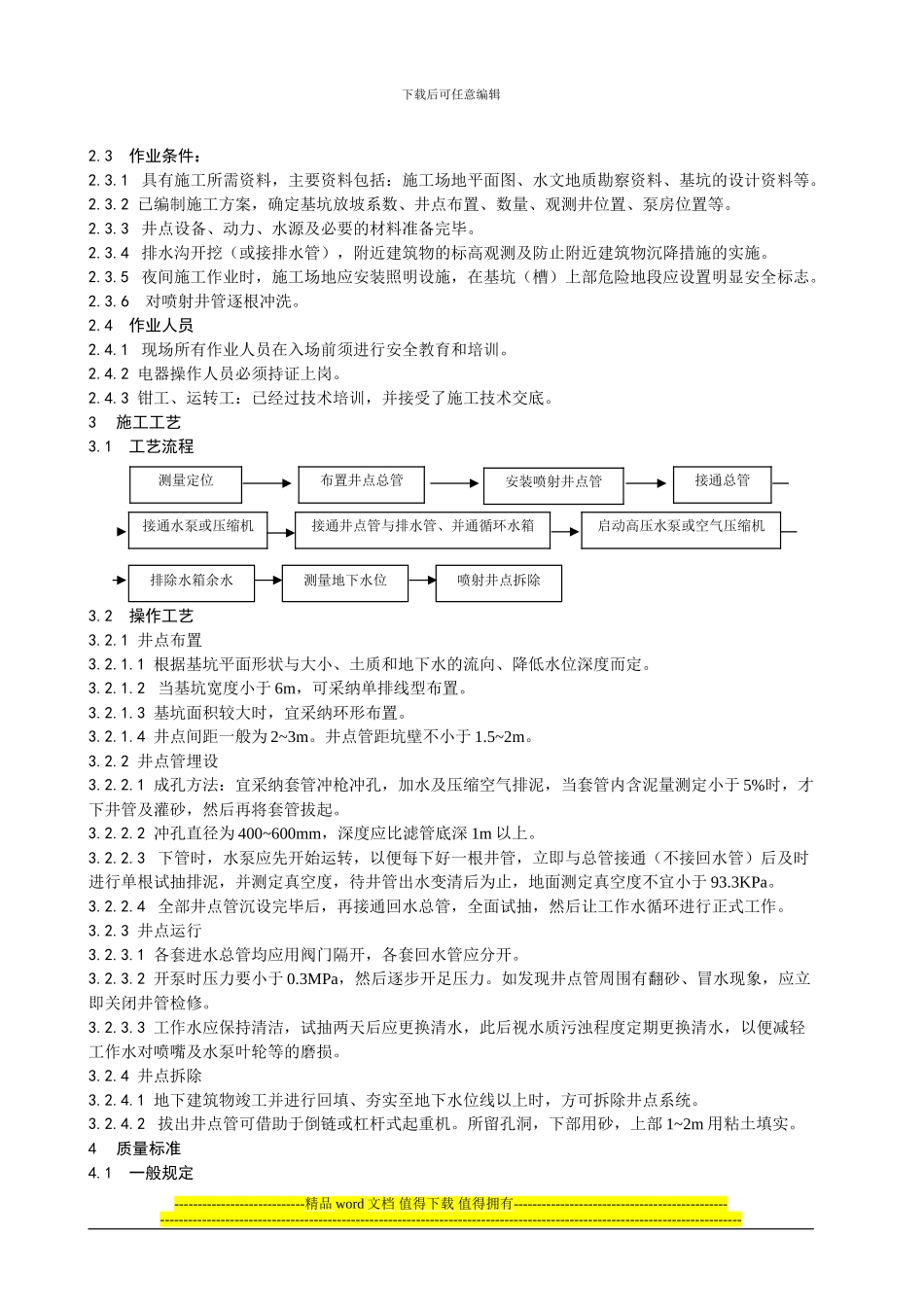

4.09喷射井点降水施工工艺标准_第2页
2/4

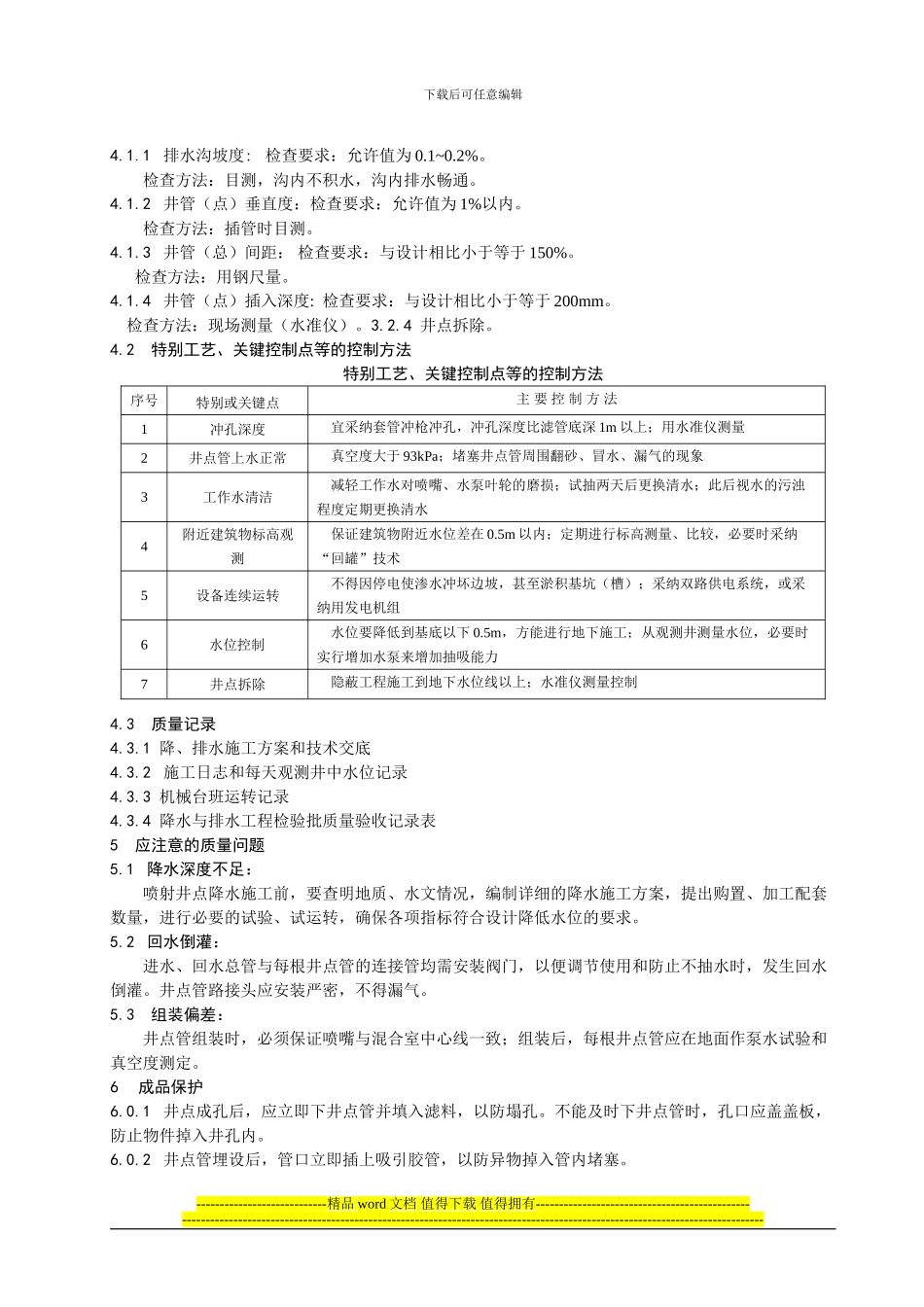

4.09喷射井点降水施工工艺标准_第3页
3/4
下载后可任意编辑喷射井点降水施工工艺标准(QB-CNCEC JO10409-2024)1 适用范围在降低地下水位超过 8m,且在容易产生流砂的区域降水施工时采纳本施工工艺标准。它在渗透系数为 3~50m/d 的砂土中应用最为有效,渗透系数为 0.1~2m/d 的粉质粘土、粉砂、淤泥质土中效果也较显著,其降水深度可达 8~20m。2 施工准备2.1 主要使用材料及要求2.1.1 井点管:用直径 38~55mm 钢管,长 5m~7m, 下端 1.0m~1.8m 的同直径钻有 φ10mm 梅花形孔(6 排)的滤管,外缠 8 号铁丝、间距 20mm,外包尼龙窗纱二层,棕皮三层,缠 10 号铁丝,间距40mm。2.1.2 连接管:用直径 38~55mm 的胶皮管、塑料透明管或钢管,每个管上宜装设阀门,以便检查井点。2.1.3 集水总管:用直径 75~127mm 的钢管分节连接,每节长 4m,每隔 0.8~1.6m 设一个连接井点管的接头。2.1.4 滤料:中、粒砂,含泥量小于 3%。2.2 主要工机具2.2.1 高压水泵:用 6SH6 型或 150S75 型高压水泵(流量为 140~150m3/h,扬程 78m)或多级高压水泵(流量为 50~80m3/h,压力为 0.7~0.8Mpa)1~2 台,每台可带动 25~30 根喷射井点管。2.2.2 循环水箱:钢板制,尺寸为 2500×1450×1200。表 2.2.4 φ100mm,φ75mm 喷射井点的主要技术性能2.2.3 管路系统:包括进水、排水总管(直径 150mm,每套长 60m)、接头、阀门、水表、溢流管、调压管等管件、零件及仪表。2.2.4 喷射井管:喷射井管格外管、内管两部分,内管下端装有喷射器与滤管相接。高压水或压缩空气(压力为 0.4~0.7MPa)经进水(气)管压入喷嘴,形成水气射流,此时地下水在大气压力作用下经滤管上升与高速水流汇合,流经扩散管时,由于截面逐步扩大,流速降低遂转化为高压,沿喷射井管的内管上升,经排水总管排出。喷射器由喷嘴、混合室、扩散室等组成。常用 φ100mm,φ75mm 喷射井点的主要技术性能见表 2.2.4。 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2.3 作业条件:2.3.1 具有施工所需资料,主要资料包括:施工场地平面图、水文地质勘察资料、基坑的设计资料等。2.3.2 已编制施工方案,确定基坑放坡系数、井点布置、数量、观测井位置、泵房位置...
